Colorduino Matrix Driver (ATMega328P) для Arduino Скидка

Colorduino Matrix Driver (ATMega328P) для Arduino

Артикул:  380rd
490 грн. 460 грн.
Наличие: Есть в наличии
Модель: IM120410004
+

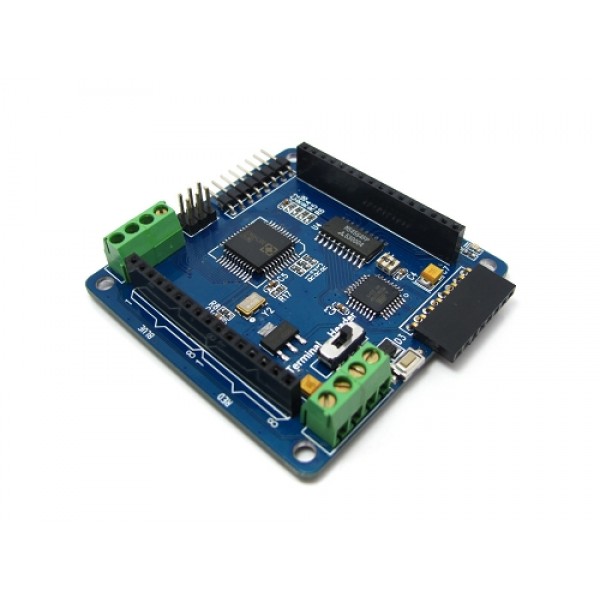

 Colorduino v1.3 RGB LED Matrix Driver (на основе ATMega328P) для Arduino


Легко изменяется прошивка Colorduino (по Arduino IDE).

Схема основана на 3 MBI5168 постоянного тока драйвера и источнике M54564 дарлингтона,  Colorduino пары M54564 с одним DM163 постоянного тока. Используется профессиональный светодиодный чип драйверов DM163 (на борту). С помощью DM163, Colorduino использует три 8  битных канала аппаратного ШИМ-управления светодиодами (освобождая ATmega328P от загрузки). DM163 включает регистр сдвига, данные задвижки, 8 × 3 канала постоянного тока и 64 х 256 уровней серого PWM для каждого цвета! Каждый канал обеспечивает максимальный ток 60 мА. Таким образом, каждая точка имеет RGB 256×256x256 = 16777216 цветов (16 миллионов) и проста в использовании 6bit коррекции.

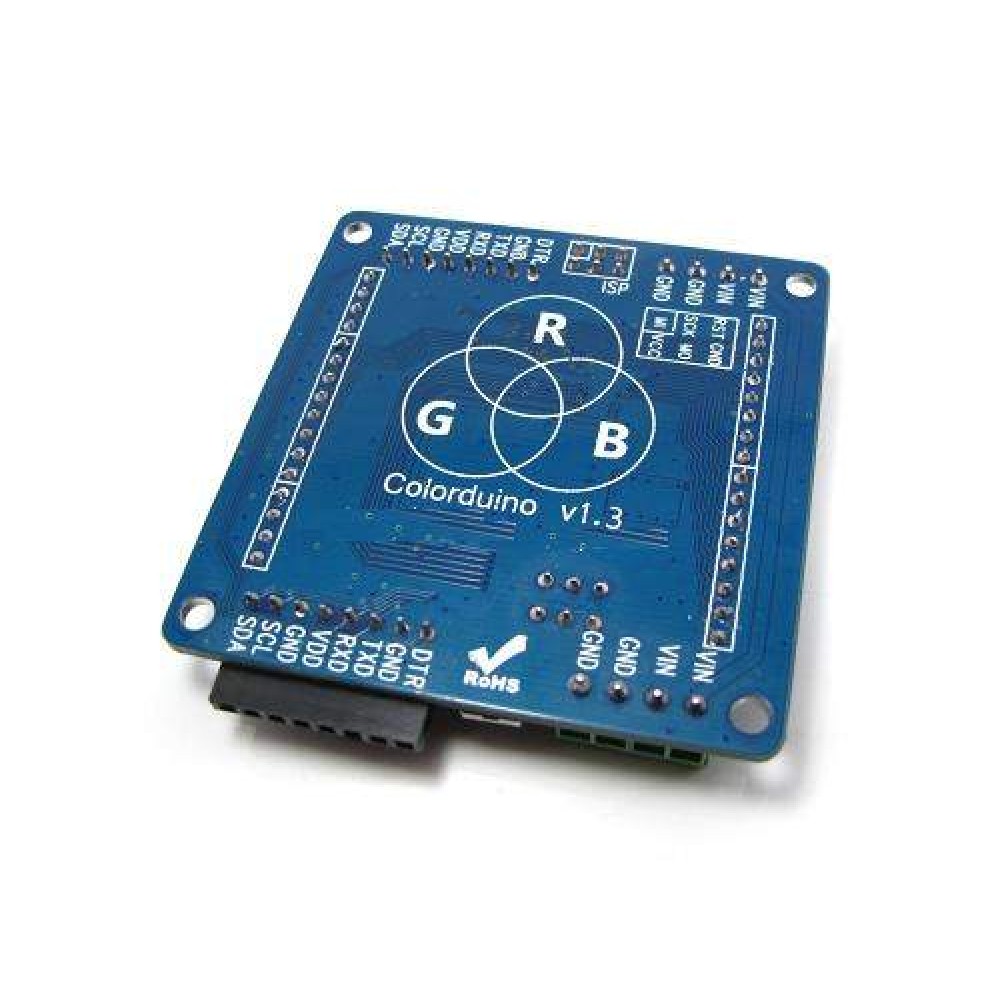

Питание осуществляется либо контактными разъемами или через 2 комплекта мини клемм, переключателем выбора между ними. Можно использовать питания 5V, и в терминале стороны теперь поддерживается 6.2-7.5В питания, более 7В приведет DM163 к нестабильной работе, а более 9В питания может сжечь плату. Плата включает RX, TX и DTS, которые могут быть использованы для перепрограммирования бортового чип ATmega и SCA и SCL для I2C связи. Зеленый светодиод на передней панели платы показывает питание.

Техническое состояние : новый
Гарантия:  2 месяца
