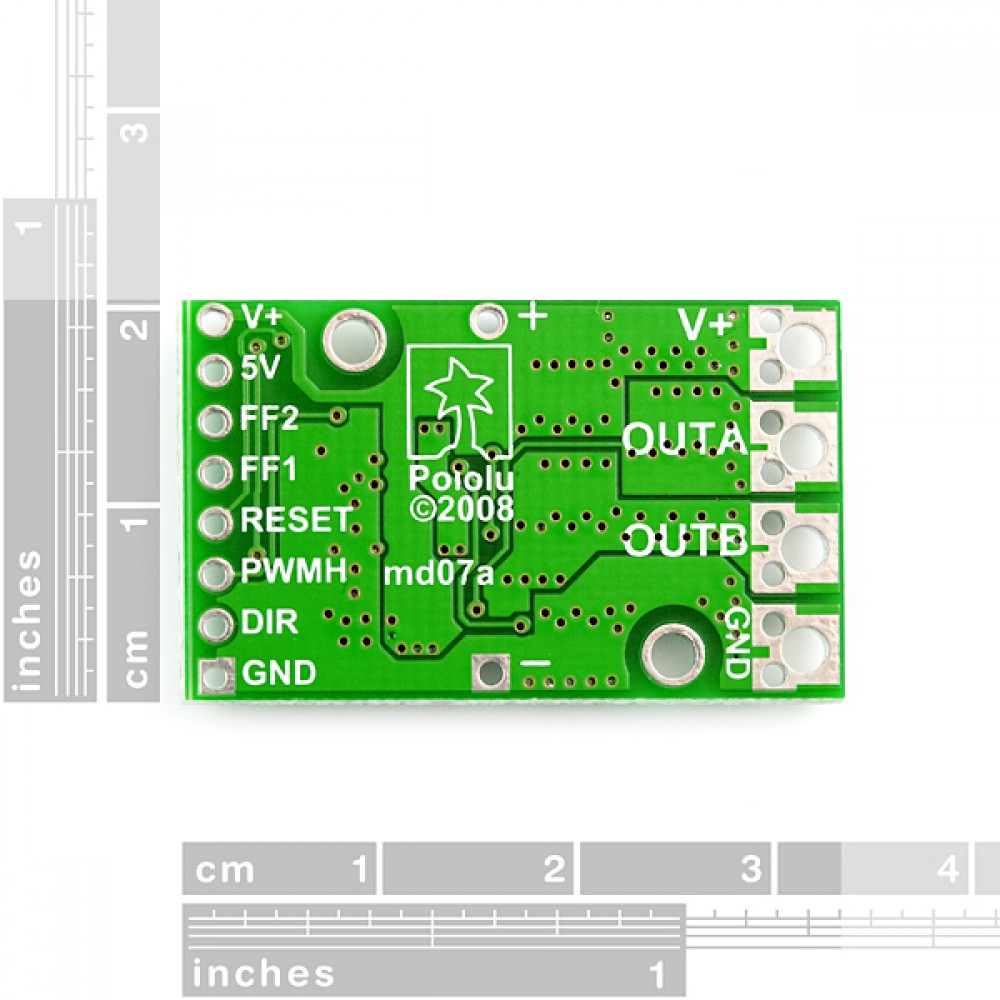

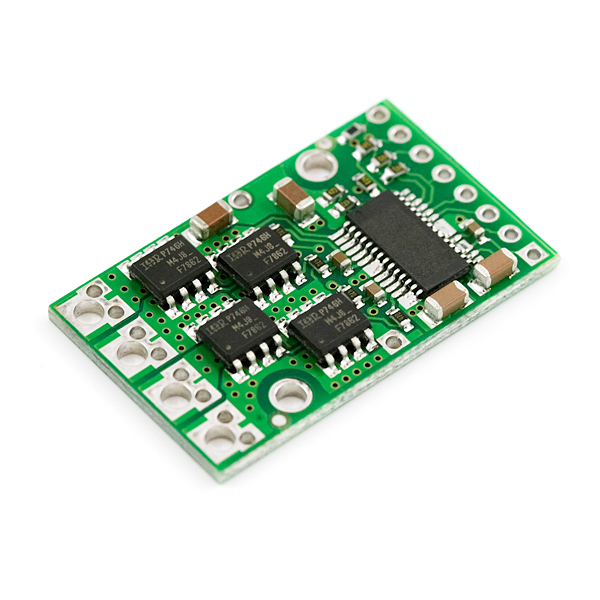

Драйвер мотора 15A IRF7862PBF

Драйвер мотора 15A IRF7862PBF

Артикул:  3347rd
390 грн.
Наличие: нет в наличии
Модель: ROB-09107
+
Драйвер мотора Pololu на 15 А - дискретный на основе моста MOSFET H, для одного DC-мотора с щеткой. В H-Bridge - один N-канал MOSFET на одну "ножку", производительность платы определяется этими MOSFET, остальная часть платы содержит электронику для обработки ввода пользователя и управления MOSFET. Плата принимает 5,5-24V питания, выдает до 15А постоянного тока без радиатора, или 21А с радиатором.

Если на PWM-пине низкое значение, на обоих выходах мотора будет низкое напряжение (операция торможения). Если PWM-пин получает высокое значение, мотор управляется с DIR-входа. Эта дает два режима работы - sign-magnitude, в котором PWM контролирует скорость мотора и DIR контролирует направление, и locked-antiphase, в котором PWM-сигнал подается на DIR-пин, а PWM-сигнал высокий.

Встроенный аксиальный конденсатор должен быть смонтирован в середине платы к проемам + и -. Перед началом пайки следует убедиться, что соблюдена правильная полярность.

Примечание: Аккумуляторы на 24V могут иметь намного большее напряжение при полной зарядке. Поэтому данный продукт не рекомендован к использованию с аккумуляторами на 24V, если нет резисторов или других мер понижения напряжения.

Функции:

Драйвер мотора IRF7862PBF MOSFET
1 канал мотора
Рабочее напряжение: 5.5 - 24V
Постоянный выходной ток: 15 А
Пиковый выходной ток: 170 А
Макс. частота PWM: 40 кГц
Сопротивление MOSFET: 3,7 МОм
Размер: 3х2 см

Техническое состояние : новые
Гарантия:  2 месяца
