FTDI Basic Breakout - 3.3V - Разветвитель

FTDI Basic Breakout - 3.3V - Разветвитель

Артикул:  2567rd
350 грн.
Наличие: нет в наличии
Модель: DEV-09873
+

FTDI Basic Breakout - 3.3V - Разветвитель

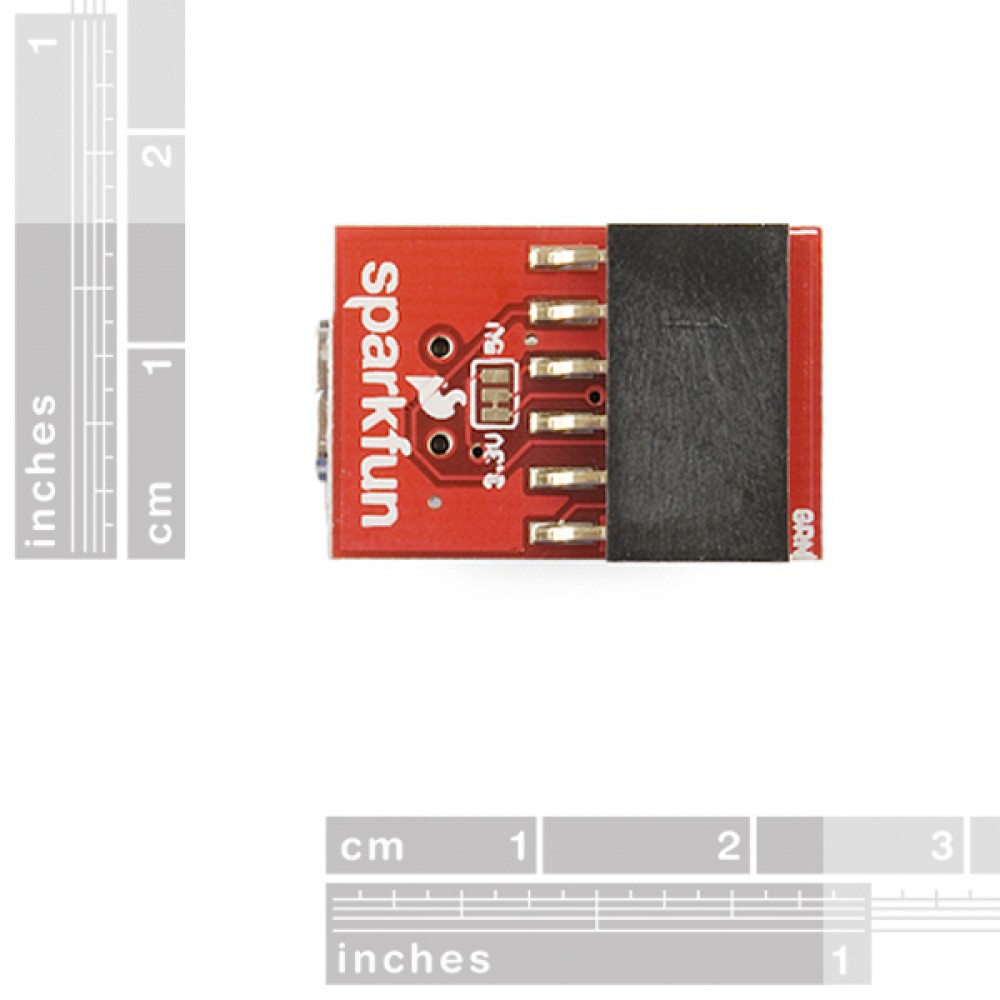

Новая версия FTDI Basic. Теперь 6-пиновый SMD-переходник внизу, что делает плату более компактной. Функциональность осталась той же.

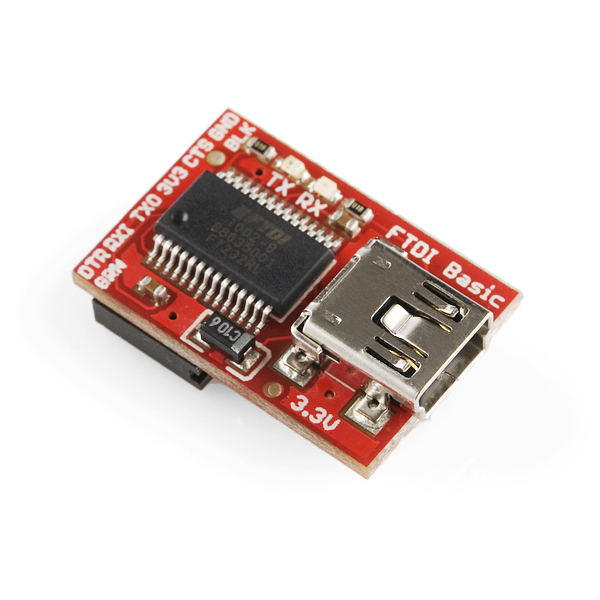

Базовая плата разветвителя FTDI FT232RL USB to serial. Распиновка этой платы соответствует FTDI-кабелю, что позволяет работать с официальными Arduino и клонированными платами Arduino на 3,3В. Также может применяться для серийного подключения. Разница состоит в DTR-пине вместо RTS-пина на FTDI-кабеле. DTR-пин позволяет автоматически сбрасывать Arduino при получении нового сценария-sketch'а. Это очень полезная функция, поскольку не нужно нажимать кнопку сброса. Эта плата автоматически сбрасывает любую Arduino-плату с reset-пином, вынесенным на 6-пиновый переходник.

Пины с метками BLK и GRN соответствуют цветным проводам на FTDI-кабеле. Черный провод на FTDI-кабеле - GND, зеленый - это DTR. Используйте эти пины BLK и GRN для подключения FTDI Basic к Arduino.

Как FTDI Cable, так и FTDI Basic имеют свои плюсы и минусы. Плата имеет LED-индикаторы TX и RX, позволяющие визуализировать прохождение серийных данных, понадобится кабель USB типа mini-B. Кабель FTDI Cable надежный, но не компактный и не может легко встраиваться в проект. FTDI Basic использует DTR-пин для хардварного сброса, а FTDI Cable использует RTS-пин.

Предлагаемая плата создана для снижения стоимости разработки Arduino и облегчения использования - функция автоматического сброса действительно работает. Наши платы Arduino Pro и LilyPad используют именно такие коннекторы
