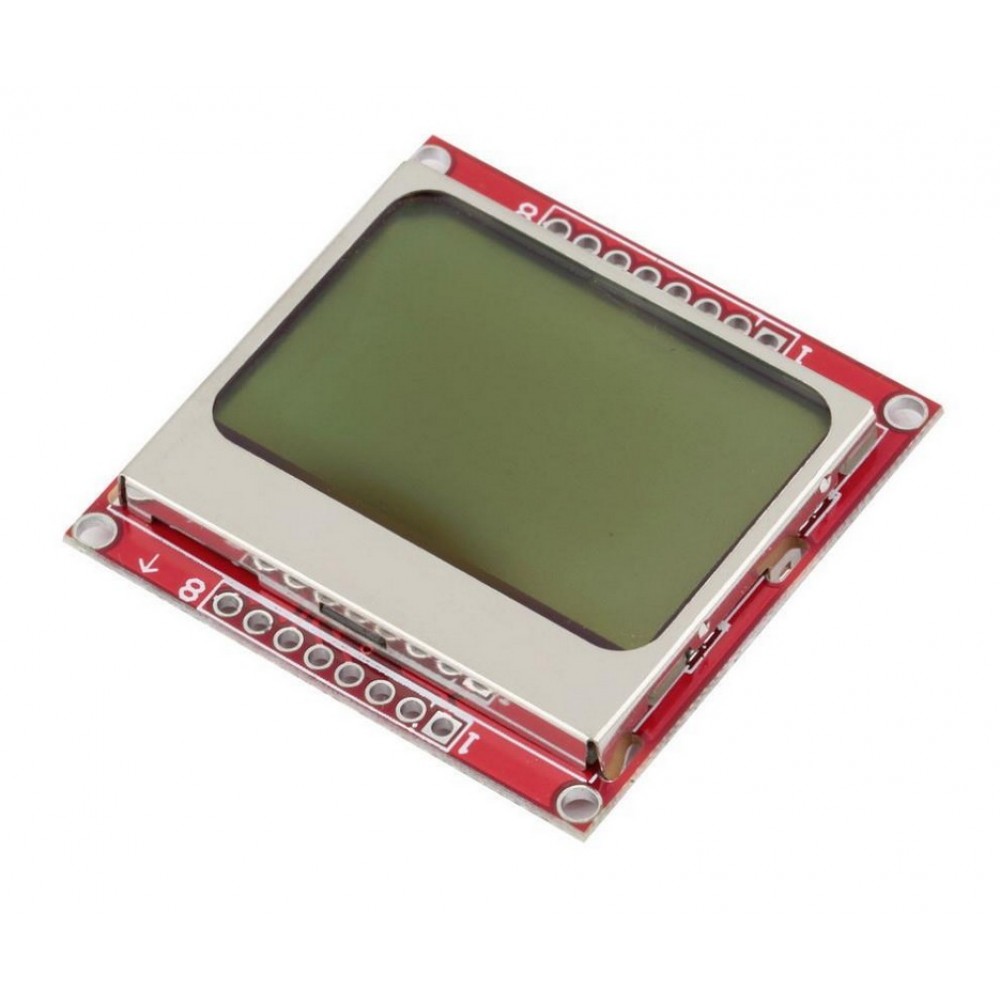

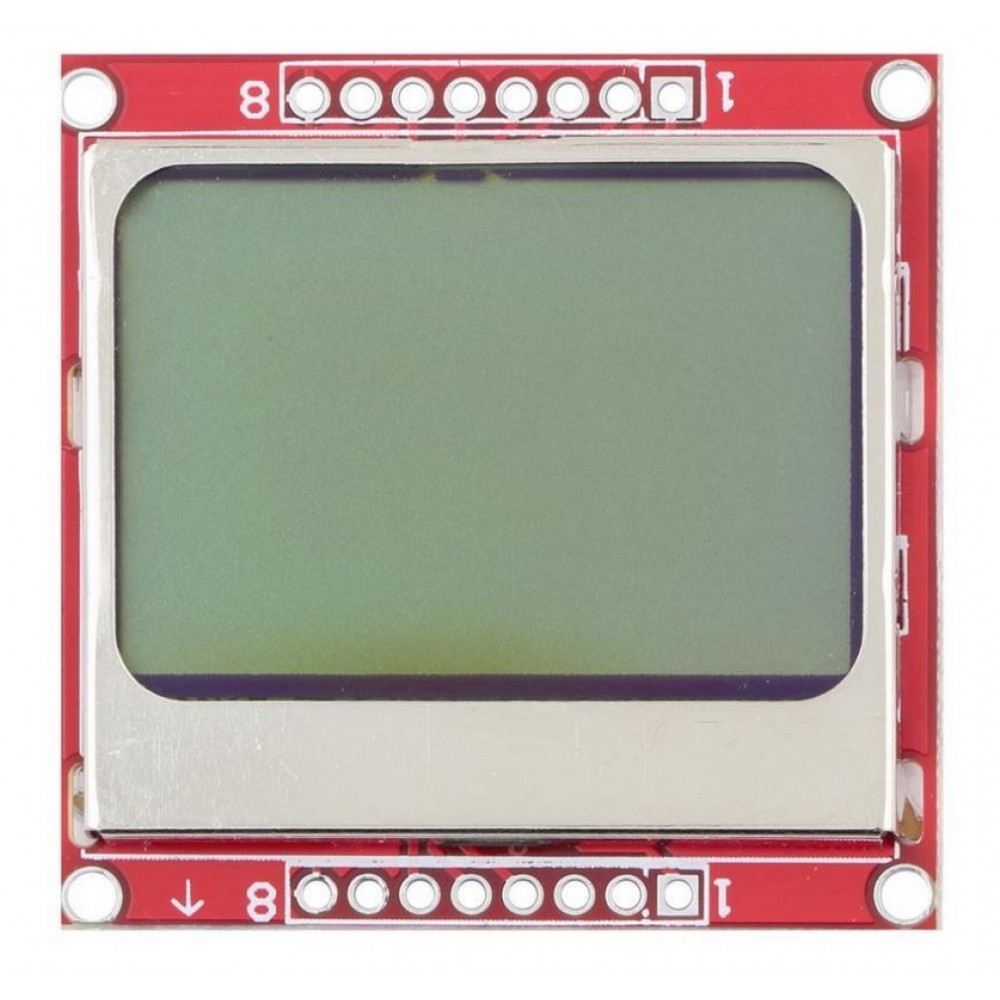

Графический дисплей 84x48  для Nokia 5110 LCD (Arduino совместимый)

Графический дисплей 84x48 для Nokia 5110 LCD (Arduino совместимый)

Артикул:  3904rd
120 грн.
Наличие: нет в наличии
Модель: E151
+

Графический дисплей 84x48  для Nokia 5110 LCD (Arduino совместимый)


Характеристики:
Примечание:
1. \"LIGHT\" должен быть подключен к GND, подсветка.
2. Нужно плотнее прижать экран к плате, они могут отойти при транспортировке.
3. Используйте контроллер на 3.3V, иначе экран будет барахлить.
Модуль LCD5110:
Напряжение питания: 2.7V-3.3V,5V это OK, но при проверке часть экрана может иметь черный цвет
Напряжение дата-интерфейса: 2.7-5V?
Напряжение питания подсветки: не более 3.3V
Размер модуля: 43,6мм х 43.1 мм
Диаметр отверстия для установки: 2 мм
Подсветка: белая
Документы: в Сети

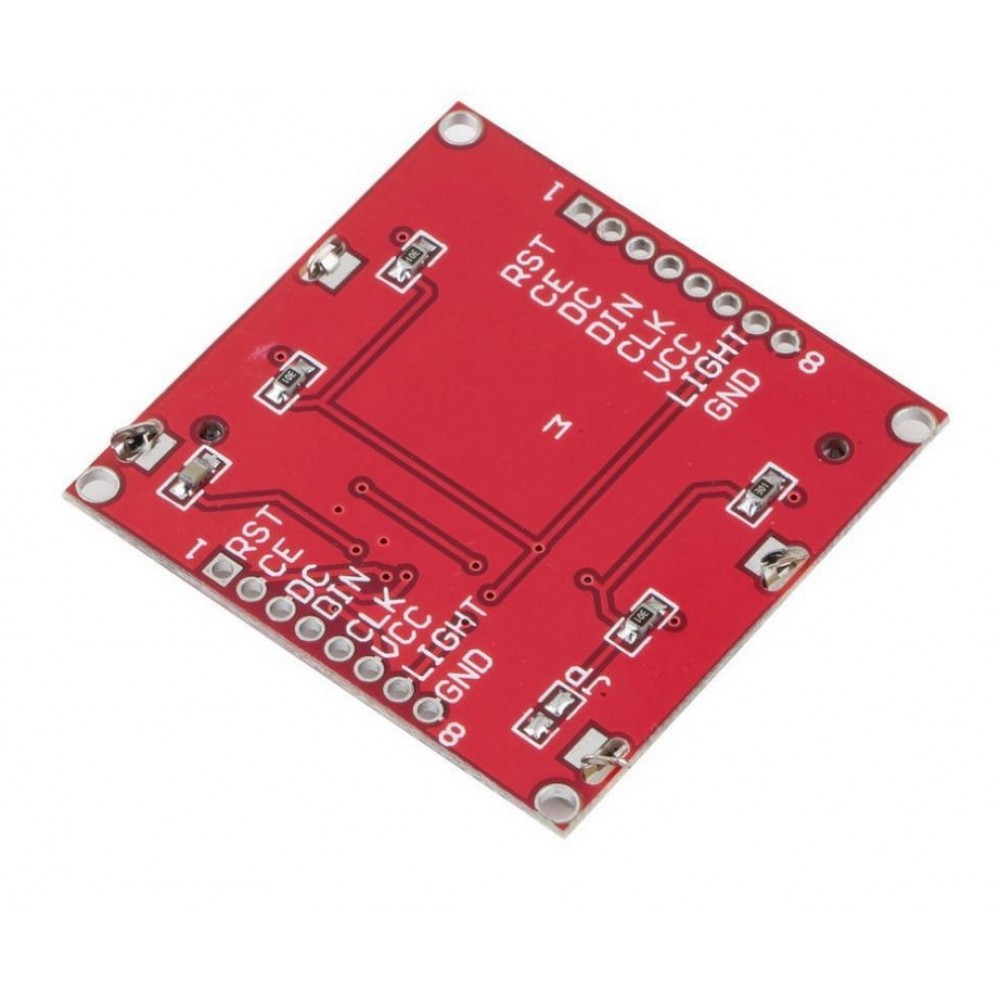

1.RST--------- сброс
2.CE------------выбор чипа
3.DC-----------выбор данные/команды
4.DIN-----------линия серийных данных
5.CLK------------скорость серийных данных
6.3.3V------------VCC
7.LIGHT--------- вывод управления подсветкой
8.GND-----------земля

Функции:
Матрица 84х84, 4 строки
Для связи с главным процессором используется серийный интерфейс, количество интерфейсных линий уменьшено, всего их 8, включая линию питания и землю. Поддерживает различные типы MCU, например, SPI, MCS51, серийный режим 0 в AVR. скорость передачи до 4 Мбит, нет задержек при выводе данных.
Можно использовать токопроводящий клей для приклеивания модуля к плате, без кабеля. Металлические крючки на модуле фиксируют модуль на плате, очень удобно для установки и замены.
Чип контроллера LCD-матрицы прикреплен к LCD-матрице, объем матрицы небольшой.
Низкое энергопотребление, рабочий ток в обычных условиях не превышает 200 мкА, есть режим экономии энергии

Китайская копия, оригинал смотрите тут


Техническое состояние : новая
Гарантия:  2 месяца
