IMU Breakout с переходником - MPU-9250

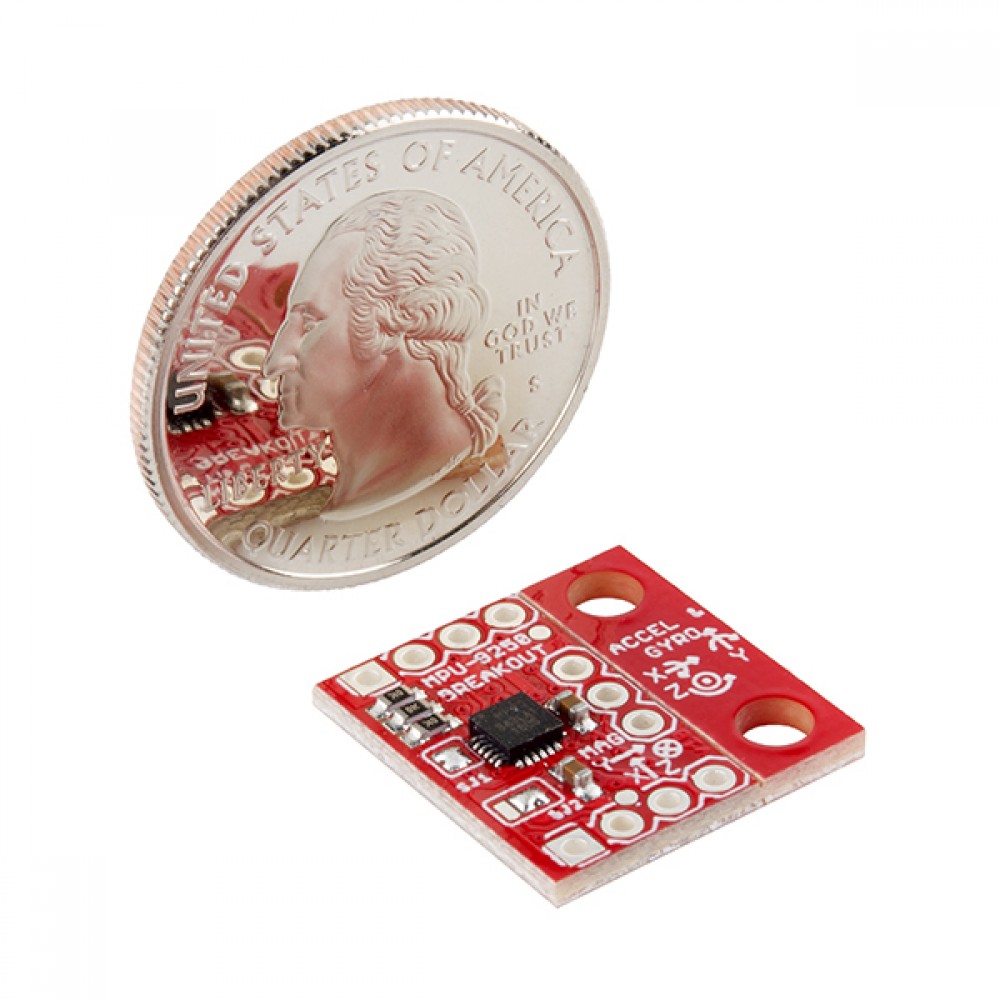

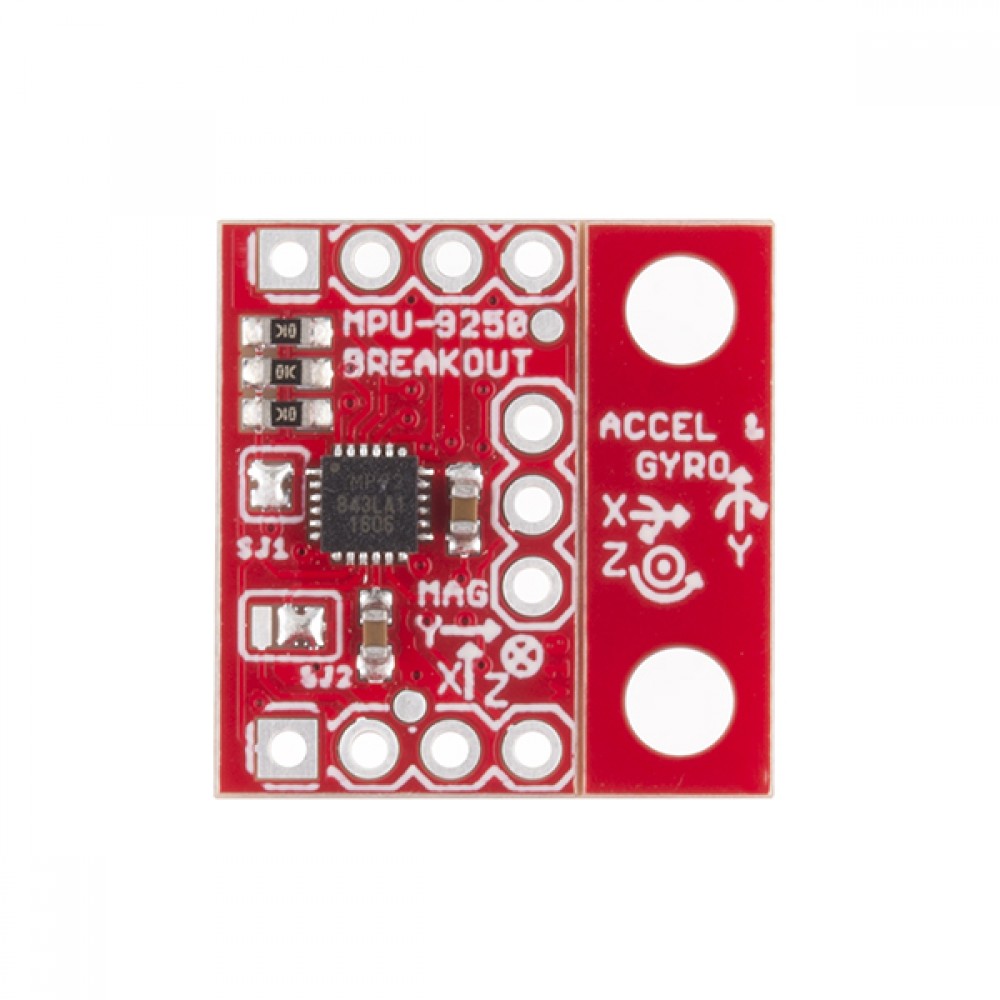

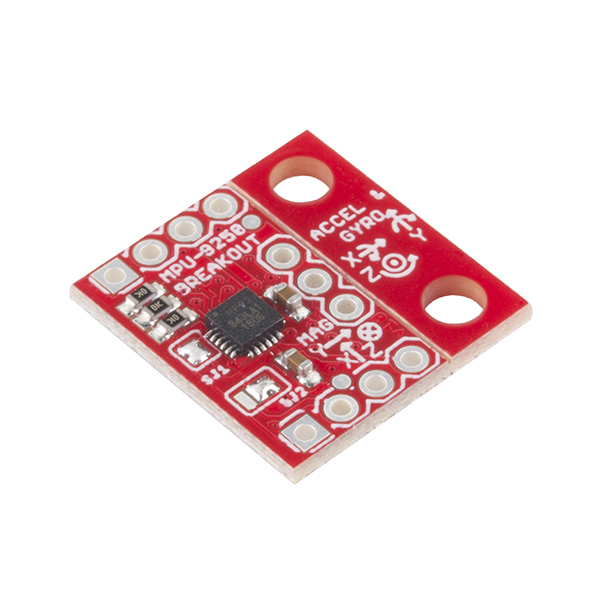

Описание: Переходник MPU-9250 IMU Breakout имеет 9-осевой MEMS-сенсор от фирмы InvenSense. Каждый из этих переходников имеет на борту MPU-9250 с интегрированной System in Package (SiP), состоящей из двух чипов - MPU-6500, которая имеет 3-осевой гироскоп и 3-осевой акселерометр, и АК8963 с 3-осевым магнитометром. Плата меньше, чем другие аналоги. Вместе с тем, есть монтажные проемы для монтажной платы или прикрепления IMU к другой плате эпоксидкой.

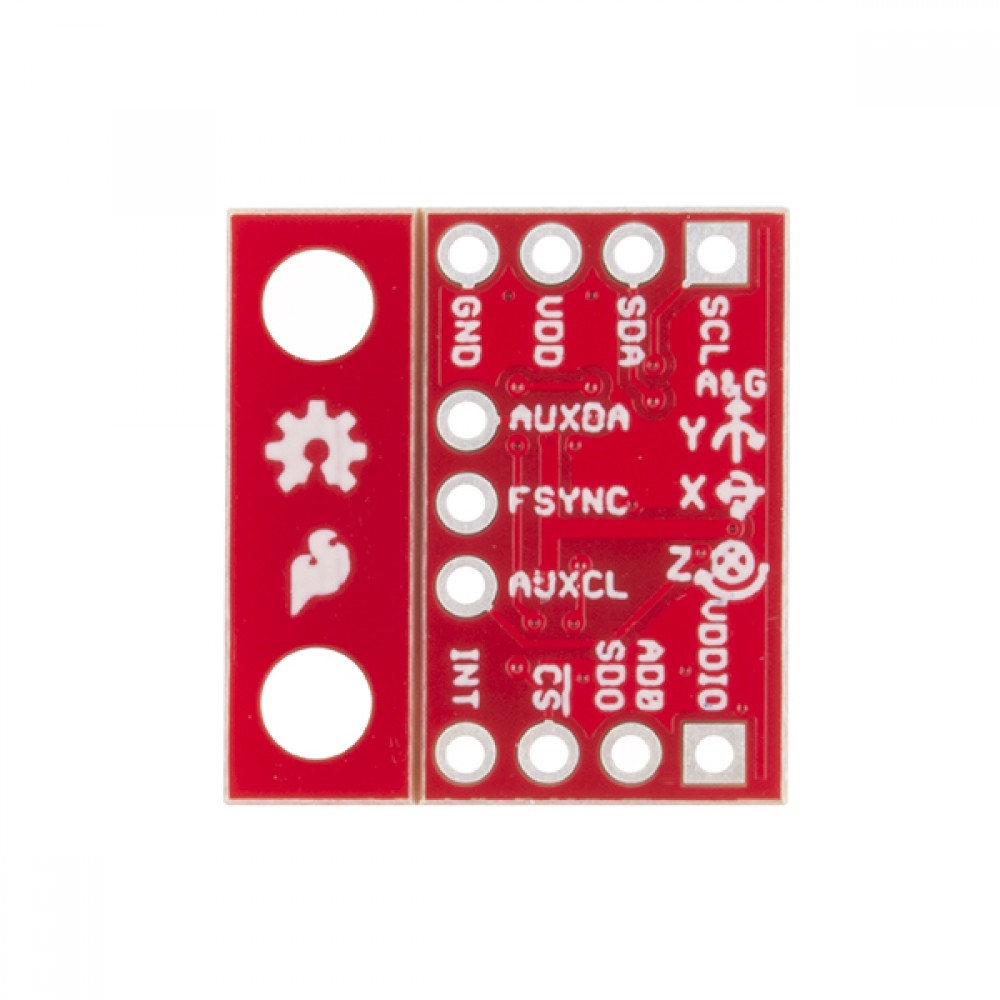

Для компактности MPU-9250 оснащена РТН-пинами по краям платы в три-четыре ряда. Верхний ряд (J1) - самый важный для функций IMU. В него входят I2C и питание. Второй ряд - набор РТН-пинов вдоль нижнего края (J3). Это пин адресации, пин прерывания, и пины I/O - интерфейс к процессору на 1.8V. Третий ряд J3, несовместимый с монтажными платами, используется для подключения других I2C-устройств к IMU в slave-режиме. Для прототипирования этих подключений подключайтесь к верхнему ряду пинов, как в Arduino Pro Mini и похожих продуктах.
MPU-9250 заменяет популярную EOL MPU-9150, в нем снижена энергоемкость на 44%. Как утверждают в InvenSense, производительность гироскопа в 3 раза лучше, диапазон компаса в 4 раза лучше, чем у конкурентов. В MPU-9250 используется 16-битный АЦП для оцифровки всех девяти осей.
Функции:
•    Цифровой вывод, X-, Y-, Z- угловые датчики (гироскопы) с программируемым диапазоном ±250, ±500, ±1,000, ±2,000°/сек и встроенными 16-битными АЦП
•    Трехосевой цифровой акселерометр с программируемым диапазоном ±2g, ±4g, ±8g и ±16g, и также встроенными 16-битными АЦП
•    3-осевой кремниемый монолитный магнетометр на эффекте Холла с магнитным концентратором
•    Программируемый фильтр низких частот в гироскопе
•    Рабочий ток гироскопа: 3,2mA
•    Рабочий ток акселерометра: 450 мА
•    Рабочий ток магнитометра: 280 мкА при тактовой частоте 8 Гц
•    Диапазон напряжения VDD 2,4 -...-3,6 В
•    Компактный дизайн
•    Переносимые монтажные проемы
