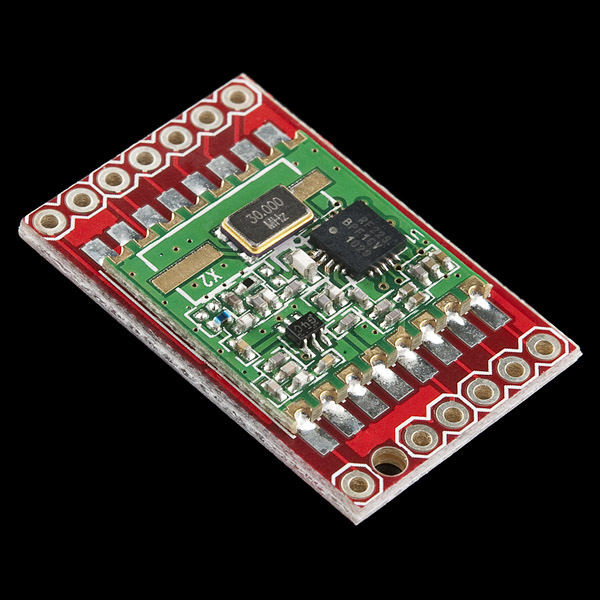

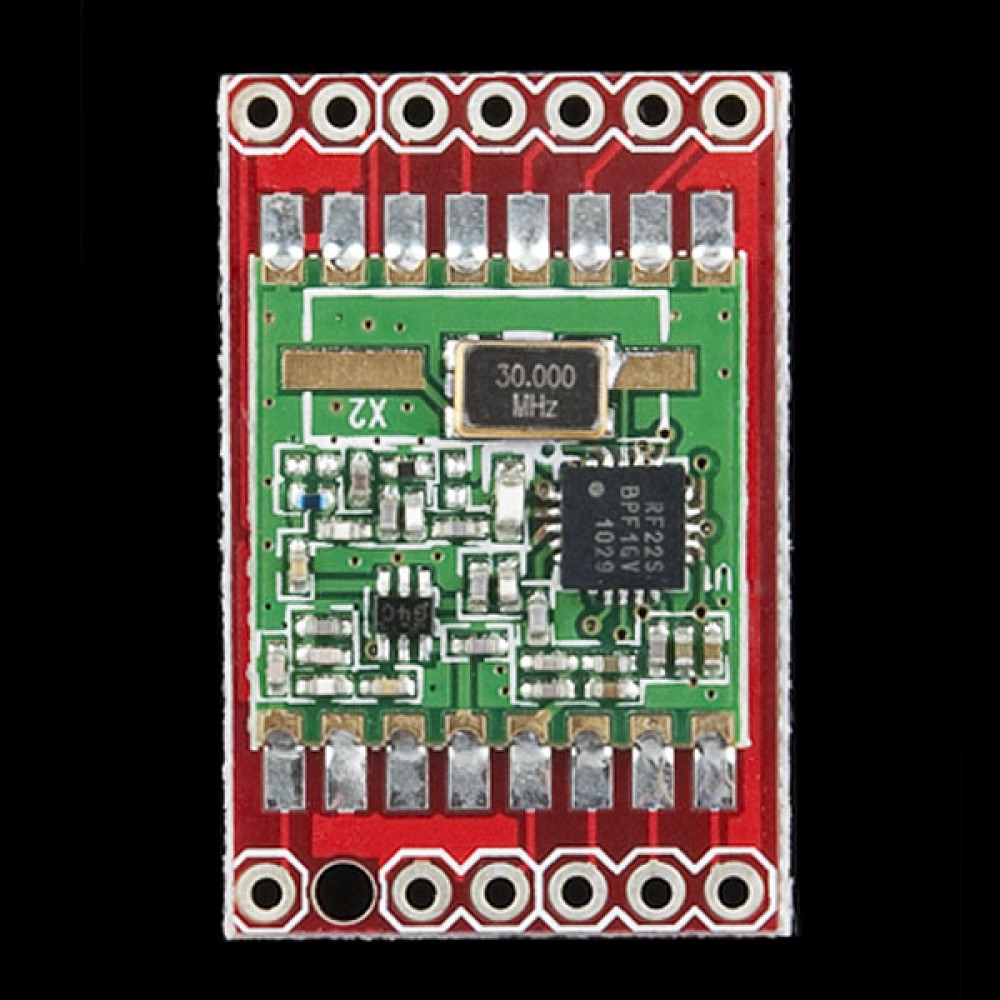

Интерфейсная плата для трансивера RFM22B-S2 RF

Интерфейсная плата для трансивера RFM22B-S2 RF

Артикул:  1150rd
399 грн.
Наличие: Есть в наличии
Модель: WRL-10154
+

Интерфейсная плата-разветвитель для трансивера RFM22B для более легкого доступа к его пинам. RFM22B представляет собой недорогой модуль типа ISM (промышленного, научного и медицинского применения) FSK-трансивера (ключ по частотному сдвигу) с коммуникацией на частоте 434 МГц и настраиваемым усилением до +17 дБ. Широкий рабочий диапазон 1,8-3,6 В и малое потребление тока делает RFM22 идеальным выбором в проектах с аккумуляторным питанием.



Коммуникация с RFM22В поддерживается посредством стандартного 4-проводного SPI-интерфейса. Доступны также три настраиваемых порта I/O. Есть также 8-битный АЦП-преобразователь, сенсор температуры, FIFO: RX и TX, также определение малого заряда аккумулятора. См. Технические данные далее, чтобы подробнее изучить регистры и команды.



В нашей тестировании 17-см провод, присоединенный к пину ANT, работал неплохо. Для удобства возле ANT-пина просверлено отверстие.



Функции:



Диапазон частот = 434 МГц

Чувствительность = -118 dBm

Усиление по мощности + 17 дБ (настраивается)

Низкое энергопотребление

Данные = 1 - 128 кБит/с

Питающее напряжение = 1,8 - 3,6 В

Режим максимальной экономии

Цифровой RSSI

Радио-будильник

Автоматическая калибровка частоты

Настраиваемая структура пакетов

Определение заголовков

FIFO TX и RX 64 байт

Детектор малого заряда аккумулятора

Температурный сенсор, АЦП-преобразователь

Диапазон рабочих температур от минус 40 до плюс 85 градусов

Встроенные стабилизаторы напряжения

Перескок частоты

Модуляция типа FSK, GFSK, и OOK

Малый показатель ВОМ

Сброс при выключении

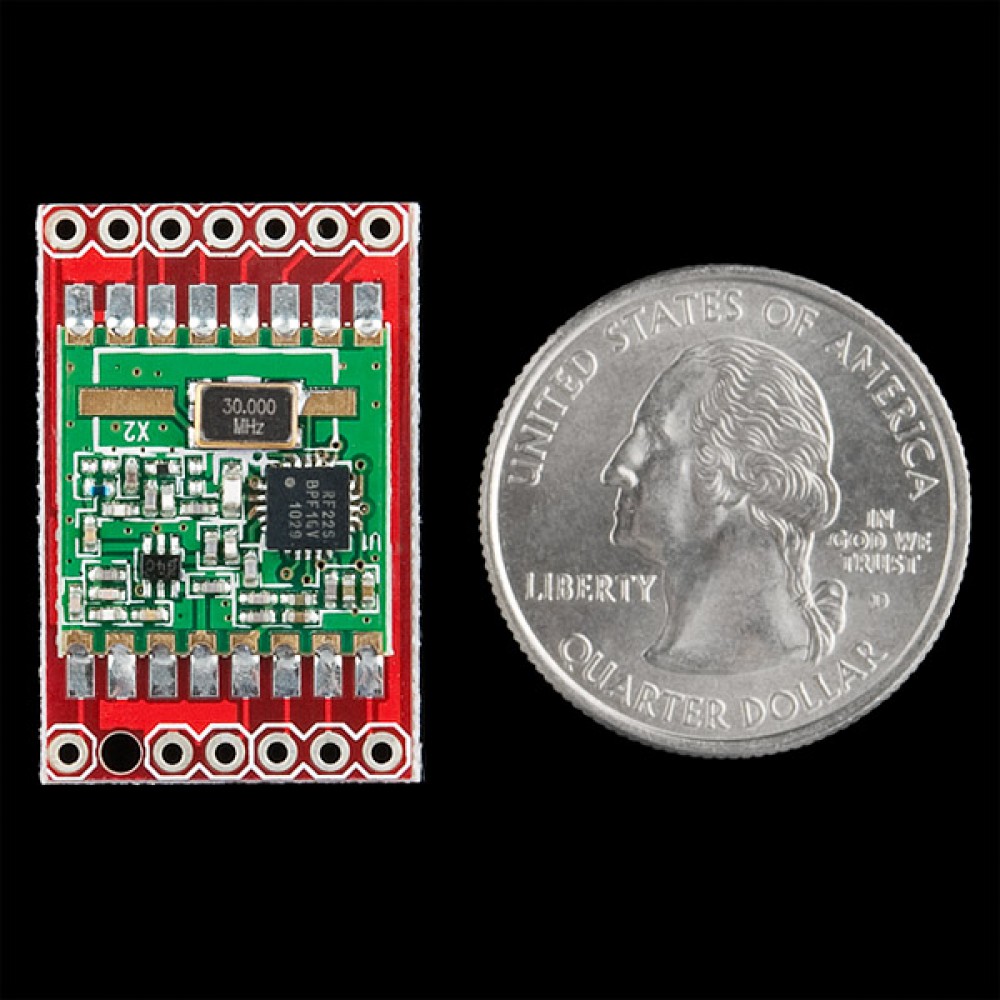

Размер: 16 х 16 мм



Техническое состояние: Новое

Гарантия 2 месяца
