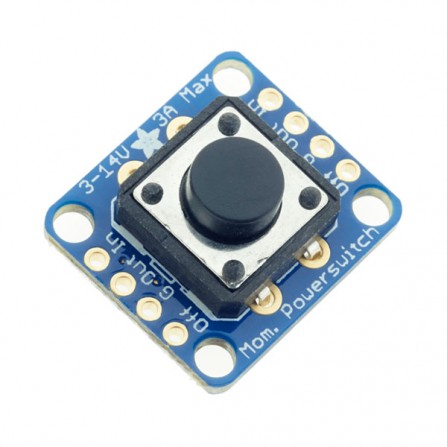

Кнопка питания - Adafruit Push-button Power Switch Breakout

Кнопка питания - Adafruit Push-button Power Switch Breakout

Артикул:  2657rd
90 грн.
Наличие: Есть в наличии
Модель: ID:1400
+

Кнопка для включения питания с жестким дизайном. Есть разветвитель с аналоговой цепью, замыкающейся при нажатии кнопки. Одно нажатие включает цепь, следующее - выключает. Используется P-FET на 3А для подключения и отключения IN-пина к OUT-пину. Работает от 3 до 14 V DC и имеет ток покоя всего 0,5 мкА.



Подключите питание к Земле и IN-пину, затем нагрузку к Земле и OUT-пину. В комплект включен 12-мм тактильный переключатель, можно припаять свой. Нажимайте на кнопку, чтобы запустить или отключить питание. LED-индикатор указывает, если цепь активна. Есть четвертый пин KILL, использующийся для отключения нагрузки, или для надежного отключения всего блока. Если на него подан 1В или больше, он отключает FET. Это позволяет проекту отключаться самостоятельно.



Кнопка идет вместе с собранным и протестированным разветвителем с четырьмя проемами для монтажа, 12-мм кнопкой, и переходником на 0,25 см, так что можно подключаться к макетной плате.



Это небольшое устройство и удобное, но следует помнить, что оно рассчитано только на 3-14 V DC. Переключатель не механический, так что здесь нет стандартной изоляции воздухом. Если на нагрузке будет напряжение выше, чем входное на FET, ток пойдет на вход. Пользуйтесь, учитывая это.



Размер: 20.51mm / 0.8" x 17.75mm / 0.69" x 2.66mm / 0.1"

Высота с переключателем: 8.69mm / 0.34"

Вес: 2,6 грамма



Техническое состояние: Новое

Гарантия 2 месяца
