Load Sensor Combinator

Load Sensor Combinator

Артикул:
80 грн.
Наличие: Есть в наличии
Модель: BOB-13878
+

Load Sensor Combinator

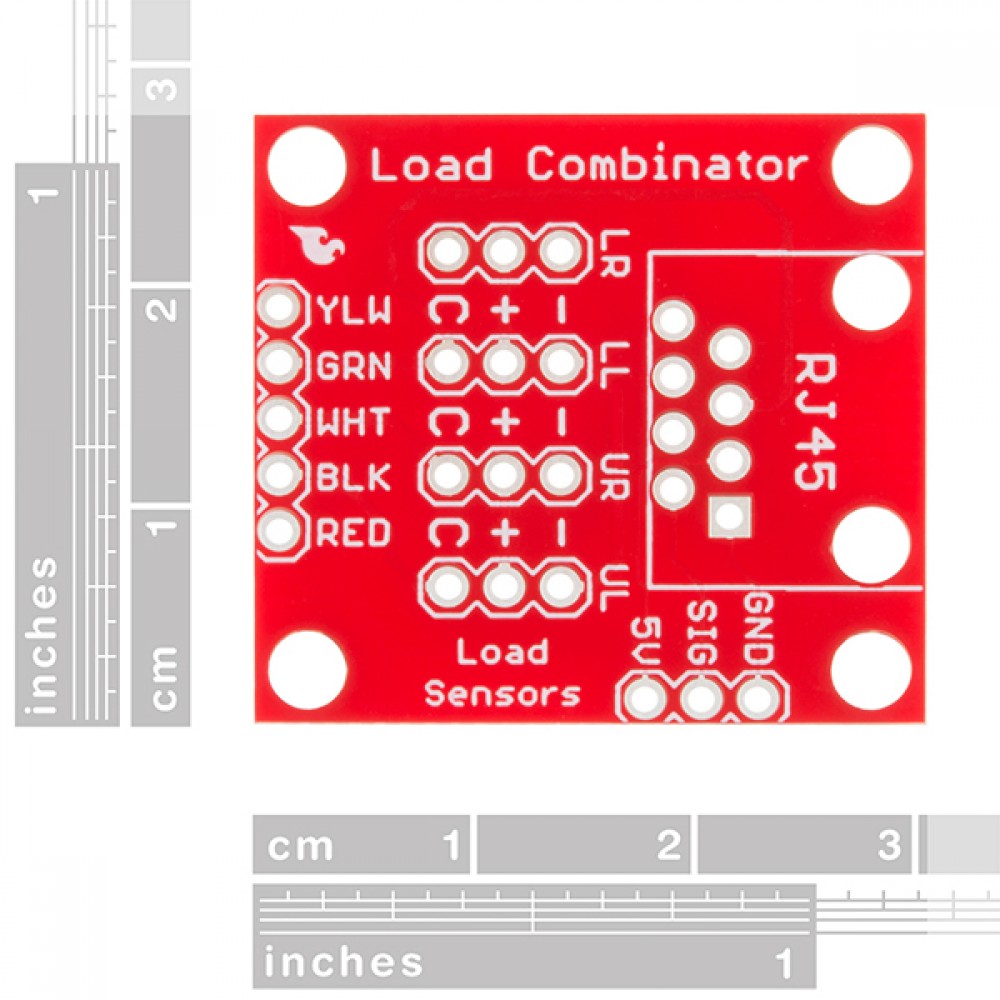

Описание: Плата с 4 датчиками в стандартной конфигурации  Wheatstone bridge. Если посмотреть на электронные весы в ванной, можно увидеть множество проводков. Эта плата создана для объединения 12 проводков внутри в стандартную конфигурацию Wheatstone bridge.

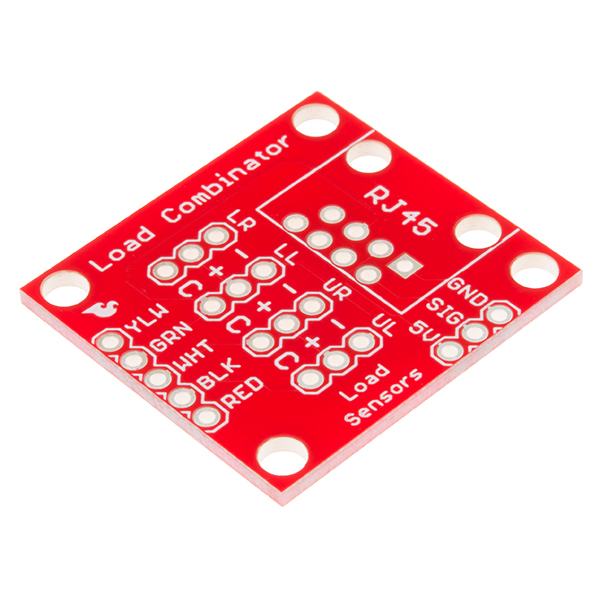

Данная версия имеет новые фукнции. Надписи на плате теперь гласят “C/+/-” вместо “R/W/B”, а коннектор температурного датчика передвинут от монтажного проема.

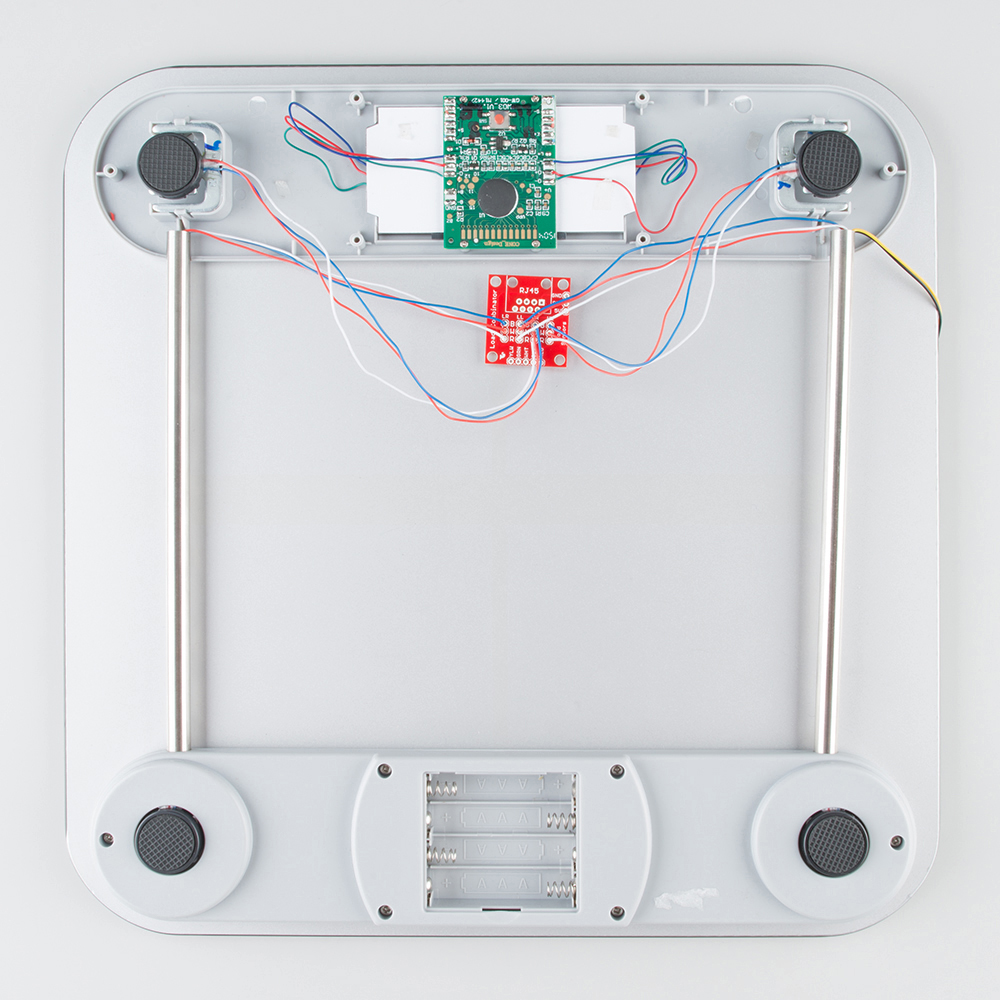

Можно использовать четыре отдельных датчика нагрузки, или просто купить отдельную шкалу и распаять комбинатор, чтобы он мог вмещать четыре разных датчика.

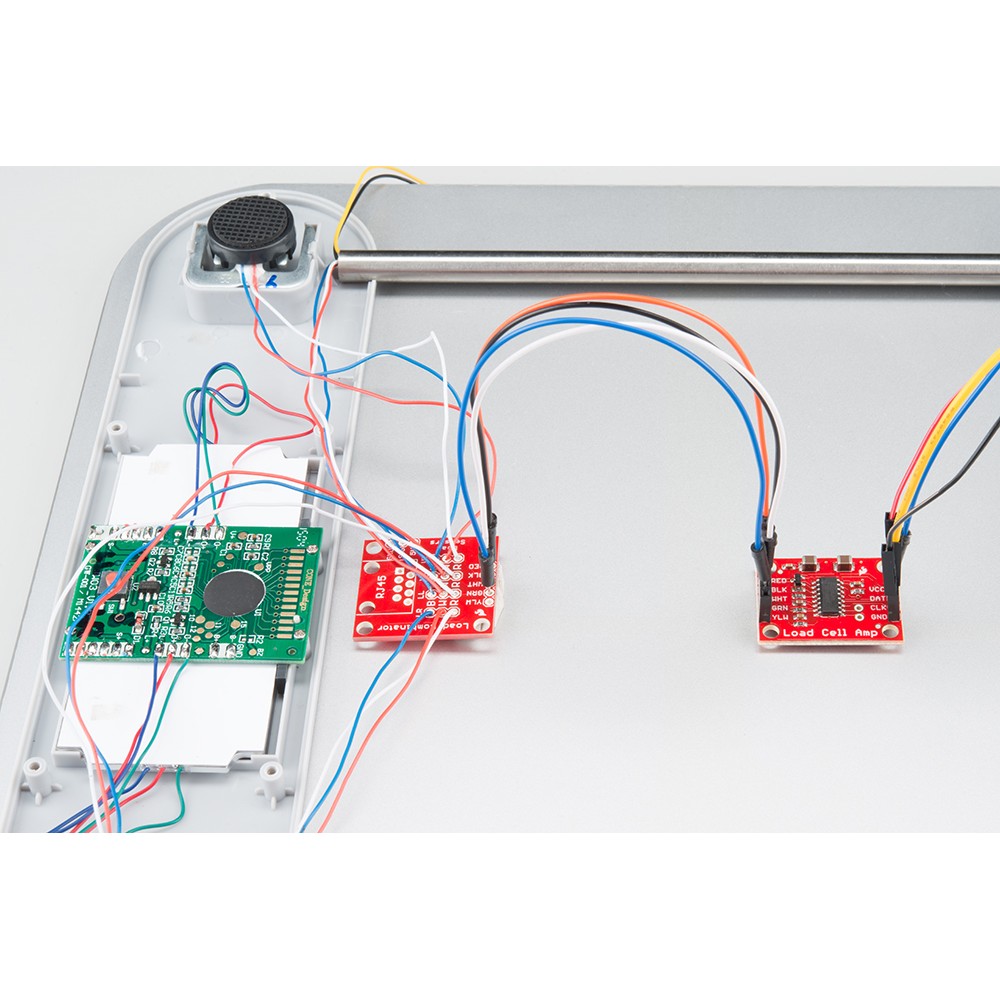

Данная плата хорошо работает с Load Cell Amplifier . Пять пинов на краешке комбинатора подключаются прямо к пяти пинам усилителя.
Если усилитель или другая электроника отстоят далее чем на несколько сантиметров от шкалы, применяется разъем RJ45. Четыре пина типа Wheatstone (E+/E-/S+/S-) и пин экрана подключены к спаренным проводам через стандартный кабель Ethernet. Это позволяет расположить усилитель на расстоянии метра и более от шкалы.

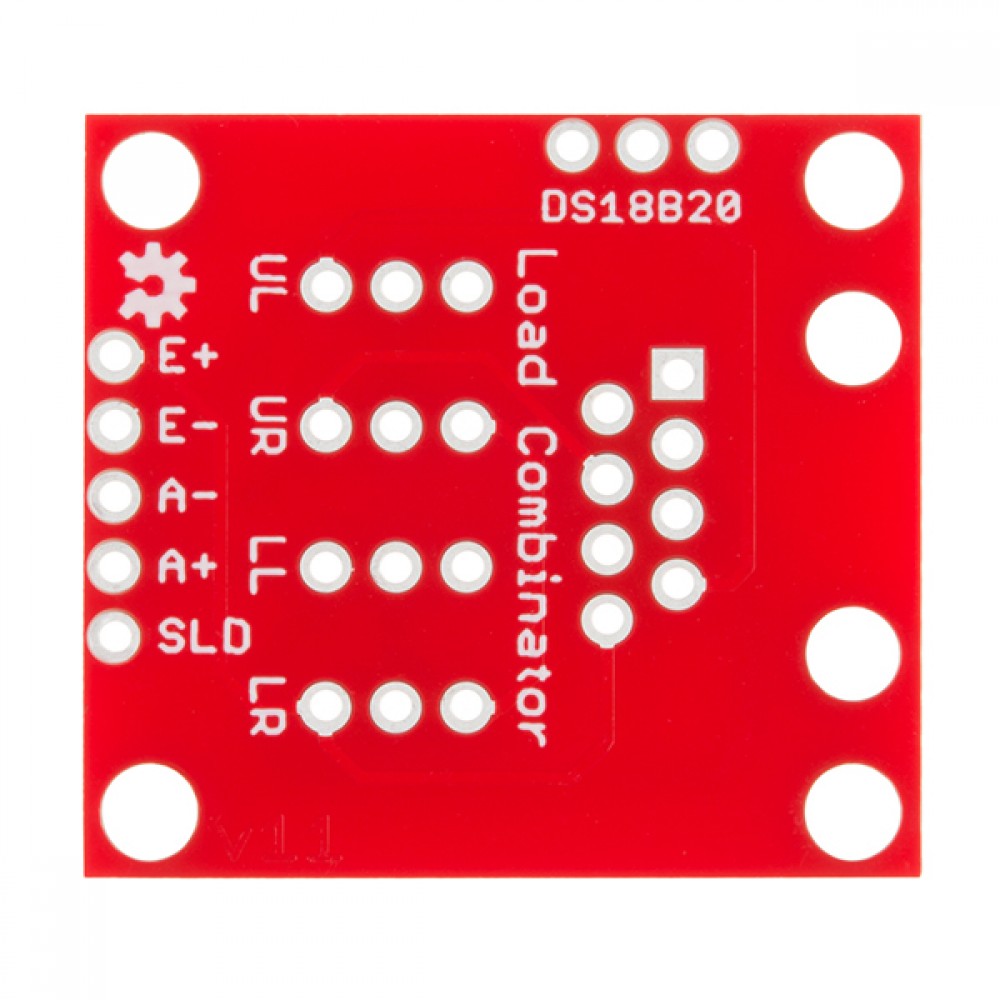

Комбинатор также имеет место для однопроводового датчика температуры DS18B20. Это позволяет снимать температуру возле шкалы, если есть большая разница в температуре возле шкалы и возле усилителя. Эти три пина также можно подключать через коннектор RJ45, далее передавать показания температуры через один спаренный кабель Ethernet.
