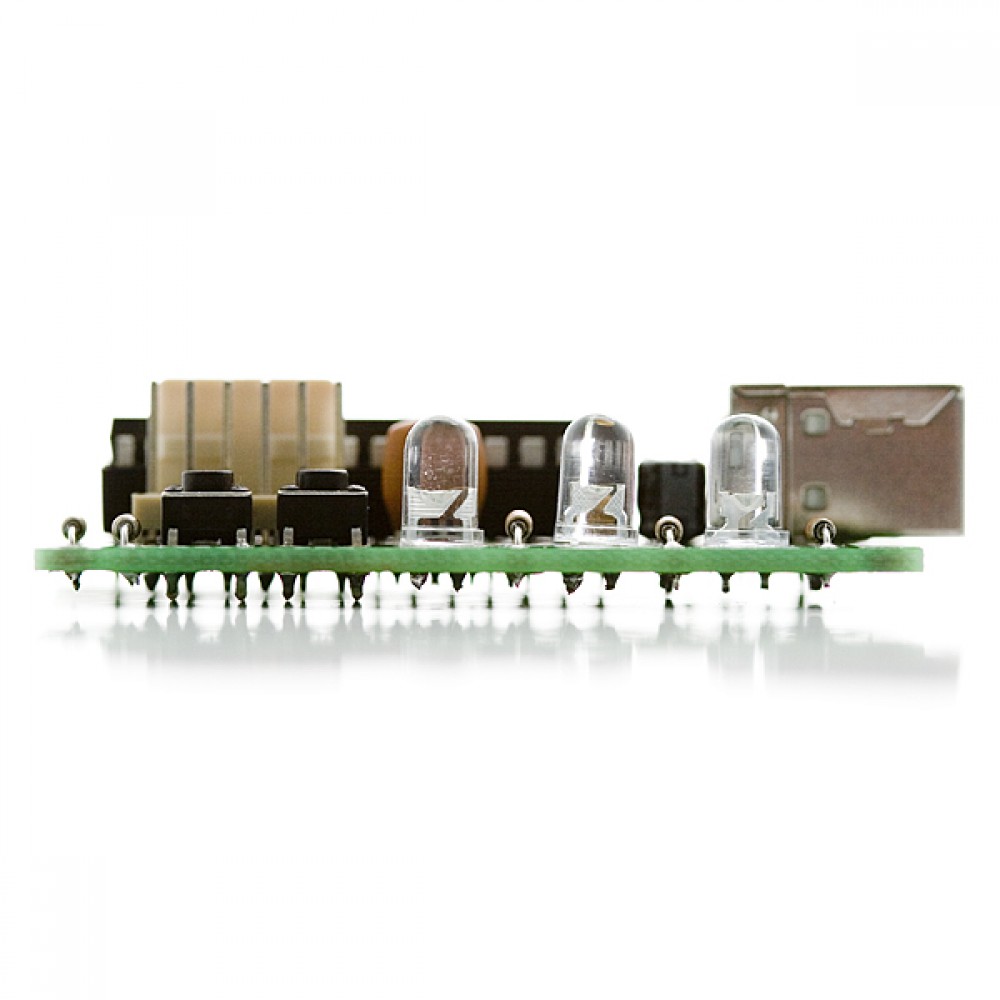

Макетная плата USB Bit Whacker - 18F2553 PTH Kit

Макетная плата USB Bit Whacker - 18F2553 PTH Kit

Артикул:  2793rd
270 грн.
Наличие: нет в наличии
Модель: DEV-08265
+
Простая в сборке плата со сквозным монтажом. На борту - PIC18F2553. Разработана Brian Schmalz. Есть интерпретатор команд базового ввода-вывода. При подключении к Windows/Max OS X/Linux UBW отображается в виде порта RS232 CОМ. Отдельные пины I/O управляются простыми серийными командами. Поставляется в виде набора с запрограммированным 18F2553 и переходниками.

18F2553 имеет USB-загрузчик. Можно создавать HEX-файлы, испльзуя любой компилятор или ассемблер (C18, CC8e, SDCC) и затем загружать HEX-файл на PIC без внешнего программатора, прямо через USB. Питание подается по USB.

Ищите в интернете наш Microchip USB Bootloader. Например, на домашней странице UBW.

Примечание: Продукт создан при содействии Brian Schmalz. Экземпляры из каждой проданной партии отправляются ему, чтобы обеспечить техподдержку и дальнейшее развитие.

Функции:

Кнопка сброса
Кнопка общего ввода (также используется для входа в режим программирования - во время загрузки устройства)
USB-коннектор
14 I/O-пинов общего назначения
TX/RX (можно использовать как преобразователь с USB на UART)
Кристалл на 20 Мгц
Два индикатора состояния
Есть Bootloader UBW_D firmware

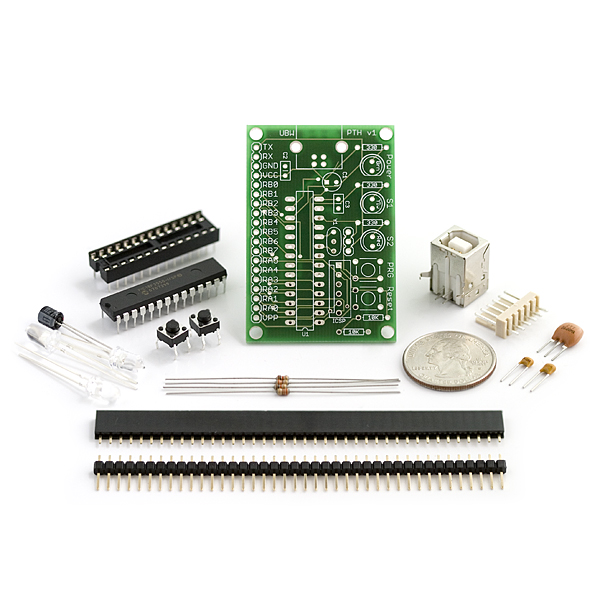

В набор входит:

1 x UBW PTH-плата
1 x PIC 18F2553
1 x разъем 28-пиновый DIP
1 x конденсатор 10 мкФ
3 x индикатора
2 х переключателя
1 x переходник "мама"
1 x переходник "папа"
2 x резистора по 10 кОм
3 x резистора 330 Ом
2 x конденсатора 0,1 мкФ
1 x резонатор 20MHz
1х коннектор ICSP
1х коннектор USB B
Размер: 3,5х6 см

Техническое состояние: Новое
Гарантия 2 месяца
