Multiplexer Breakout - 8-канальный переходник (74HC4051)

Описание: Переходник Multiplexer Breakout выводит все пины микросхемы 74HC4051, которая выполняет функции 8-канального аналогового мультиплексора. 74HC4051 выводит четыре пина ввода-вывода на восемь мультифункциональных выбираемых владельцем пинов, далее можно работать, например управляя восемью отдельными LED-лампочками, или мониторить восемь потенциометров.
74HC4051 может работать как мультиплексор или демультиплексор.  Маршрут общего сигнала на отдельный пин I/O задается цифровым управлением на трех выбираемых линиях, которые могут быть установлены как Высокий или Низкий сигнал в восемь двоичных комбинаций.

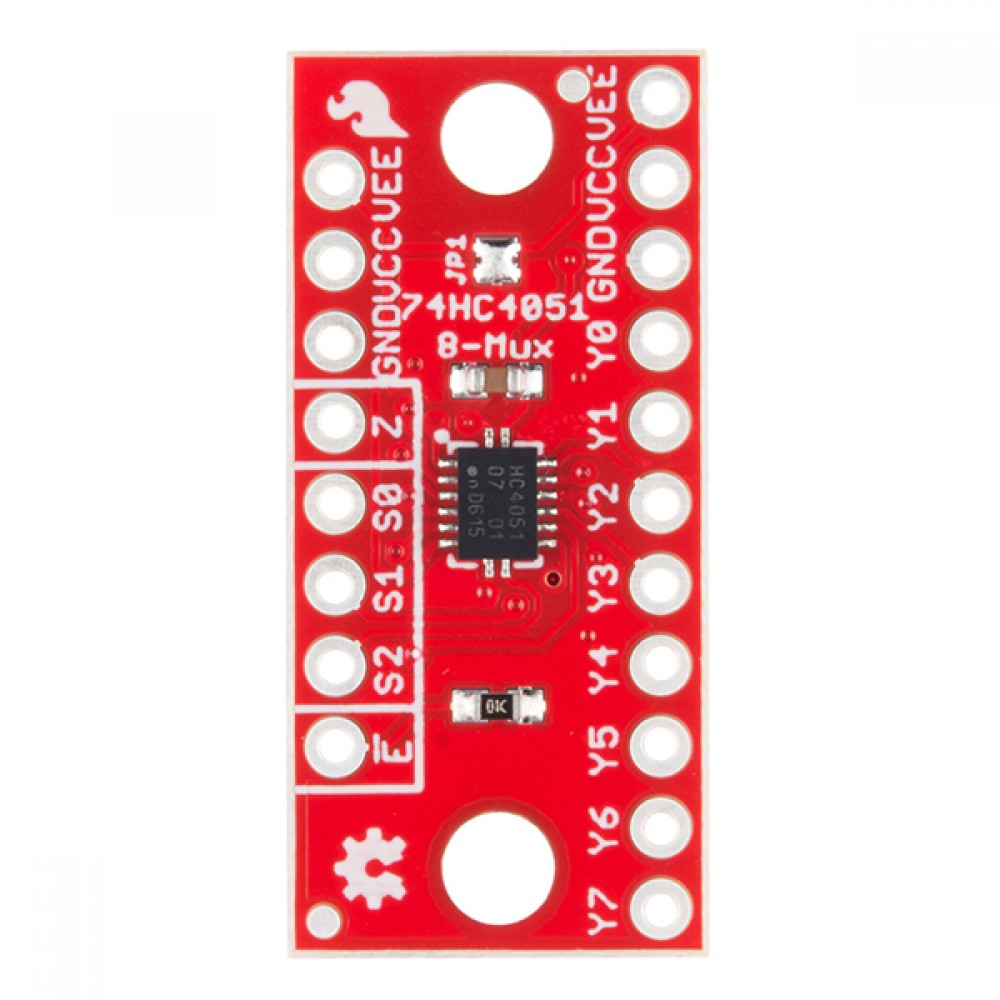

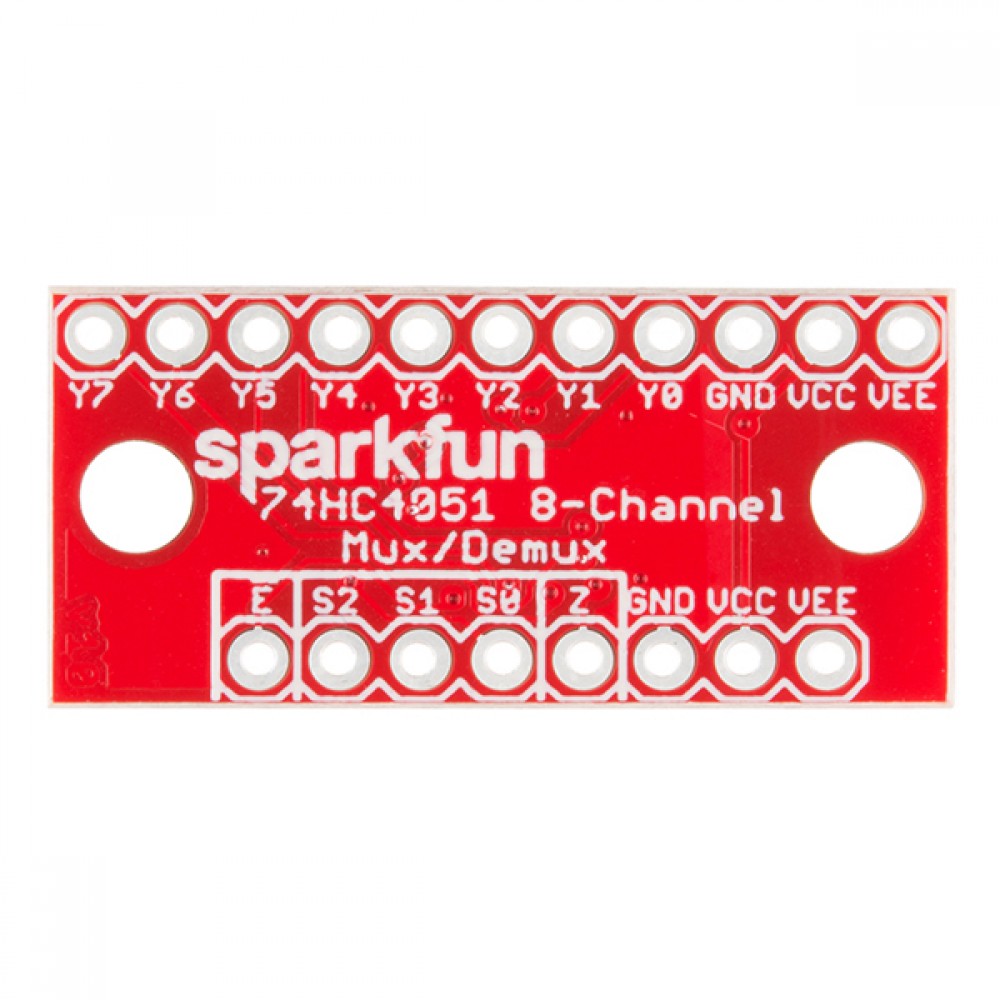

Половина пинов на плате выводит управляющие сигналы (E, S0-S2), или общий ввод-вывод (Z). Вторая половина предоставляет доступ к восьми отдельных пинов I/O (Y0-Y7). На обеих сторонах есть питание и земля (VCC, VEE, GND).
Функции:
•    Переключает аналоговые или цифровые сигналы
•    8 каналов, управляемых 3-мя пинами ввода
•    Широкий диапазон напряжения 2-10 V
•    Биполярность питания (±5V)
•    Опциональный ввод
•    Совместимость с монтажными платами
