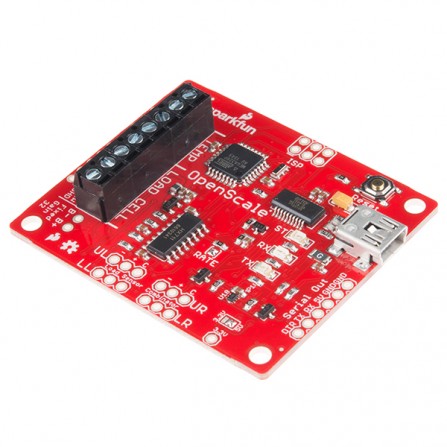

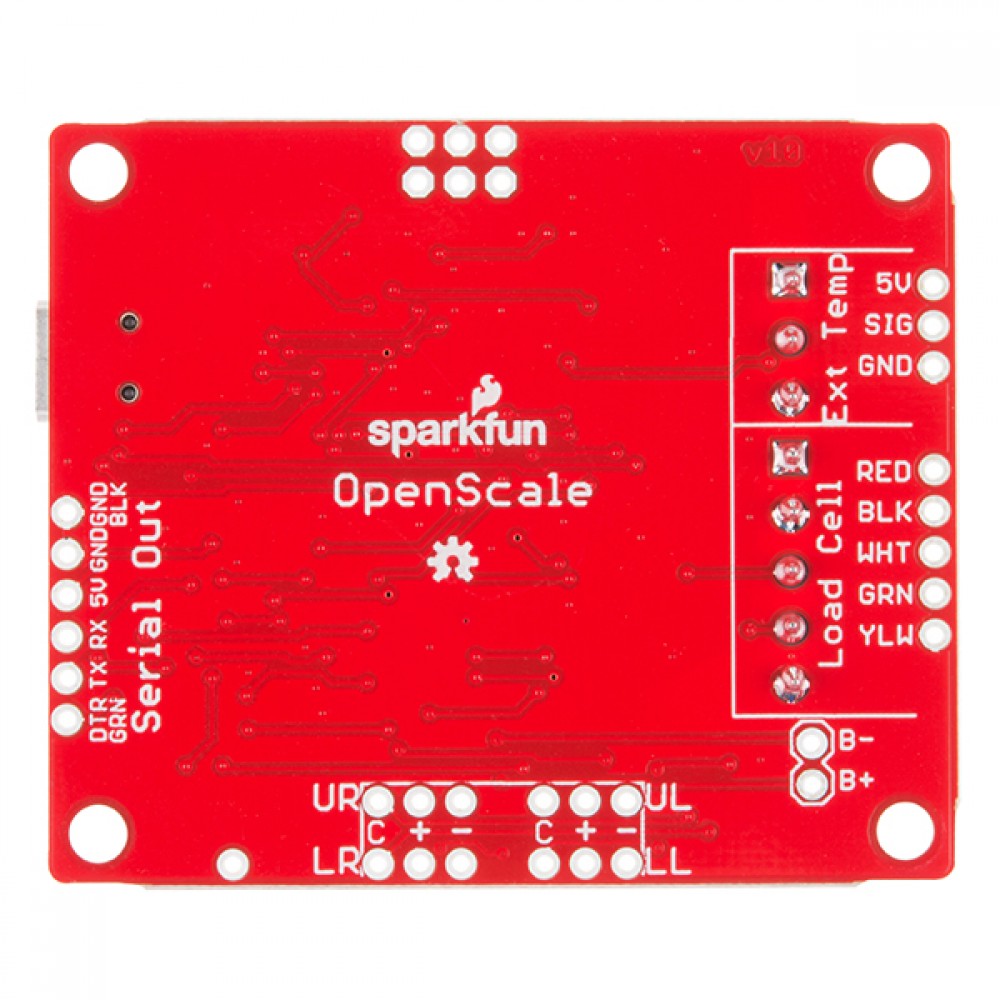

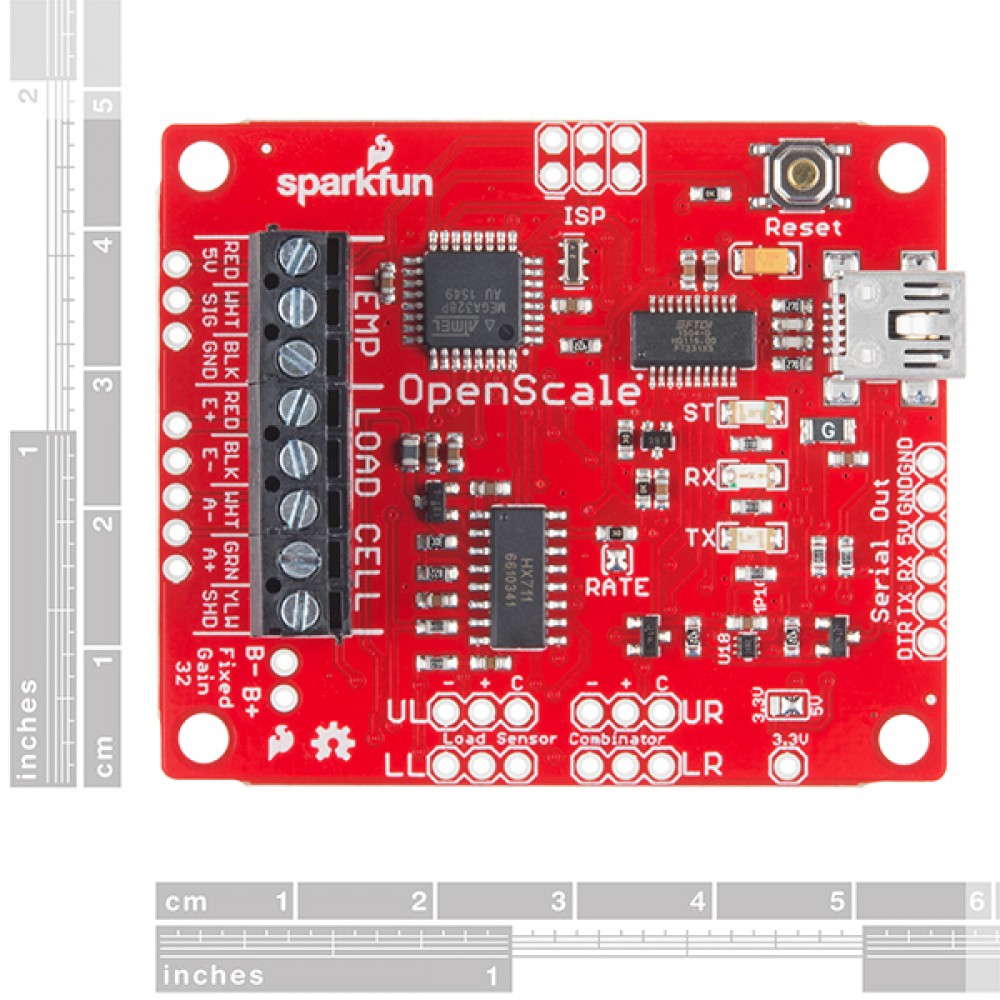

OpenScale
Описание: Простое открытое решение для измерения веса и температуры. К нему можно подключить батарейки, далее пользоваться простым серийным меню для калибровки, изменения скорости данных, отметок времени и единиц измерения.
Подключите 4- или 5-контактную нагрузку, вставьте OpenScale в USB-порт, откройте окно терминала, работающего на частоте 9600, и получайте данные. OpenScale позволяет загружать батарейку или четыре датчика в конфигурации моста Wheatstone bridge.
OpenScale создан для проектов со статичной нагрузкой, или для проектов с постоянным получением данных без участия юзера (типа контроль конвеера или транспортной ленты). OpenScale может оставаться в работе долгие месяцы, не требуя вмешательства юзера.

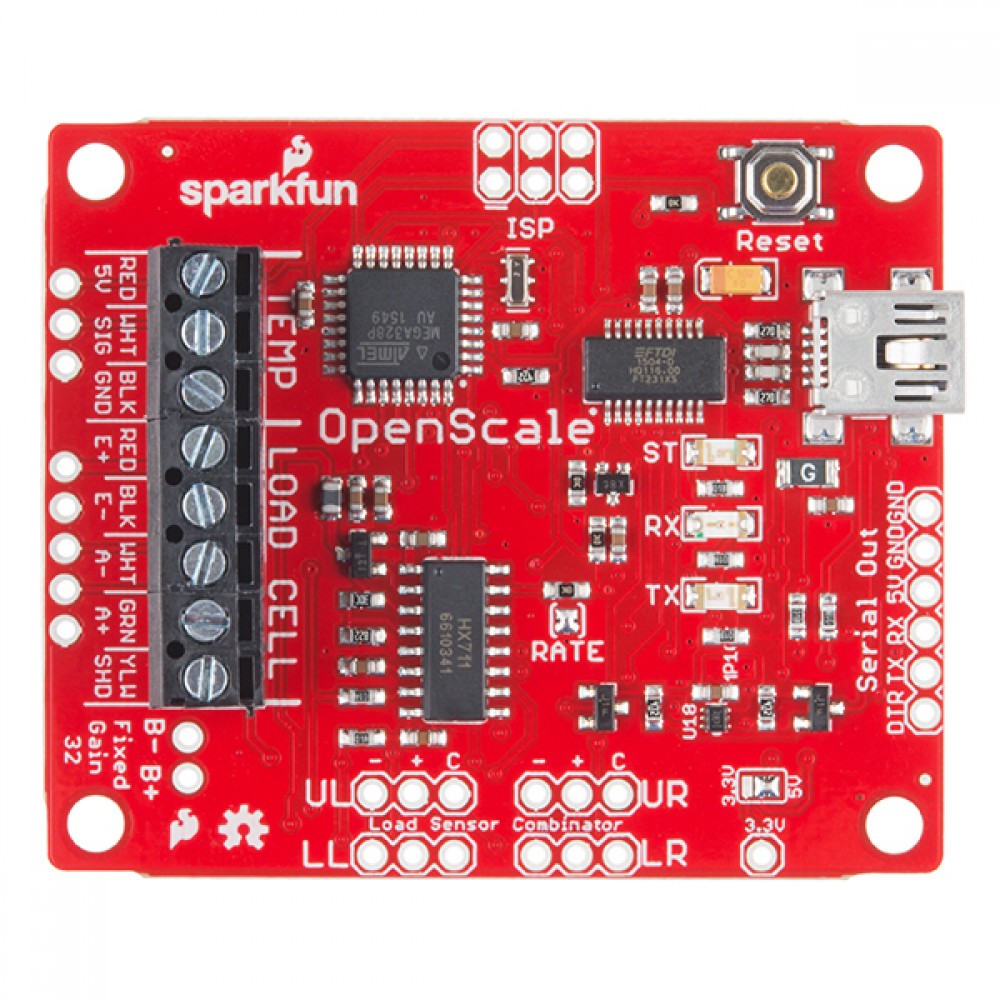

На борту - микроконтроллер ATMega328 , который обрабатывает всю коммуникацию, и передает данные на серийный терминал или в дата-логгер типа OpenLog. Также имеется разъем FT231 с переходником с mini-USB на USB. Шкалы веса HX711, 24-битный АЦП, а также ТМР102 для записи значений окружающей температуры. OpenScale поддерживает коммуникацию через TTL 8-Т-1 на скорости 9600 бод, скорость можно менять от 1200 до 1 000000 бод.
Функции:
• Рабочее напряжение: 5V
• Рабочий ток: 80-100mA
• Реакция на питание менее 500 мс
• Выбор скорости данных от 10 SPS до 80 SPS
• Внутренние и внешние температурные датчики
• Фиксированное или настраиваемое усиление
