Осциллограф карманный DS0201 (DSO Nano)

Осциллограф карманный DS0201 (DSO Nano)

Артикул:  2061rd
850 грн.
Наличие: нет в наличии
Модель: IM120911001
+

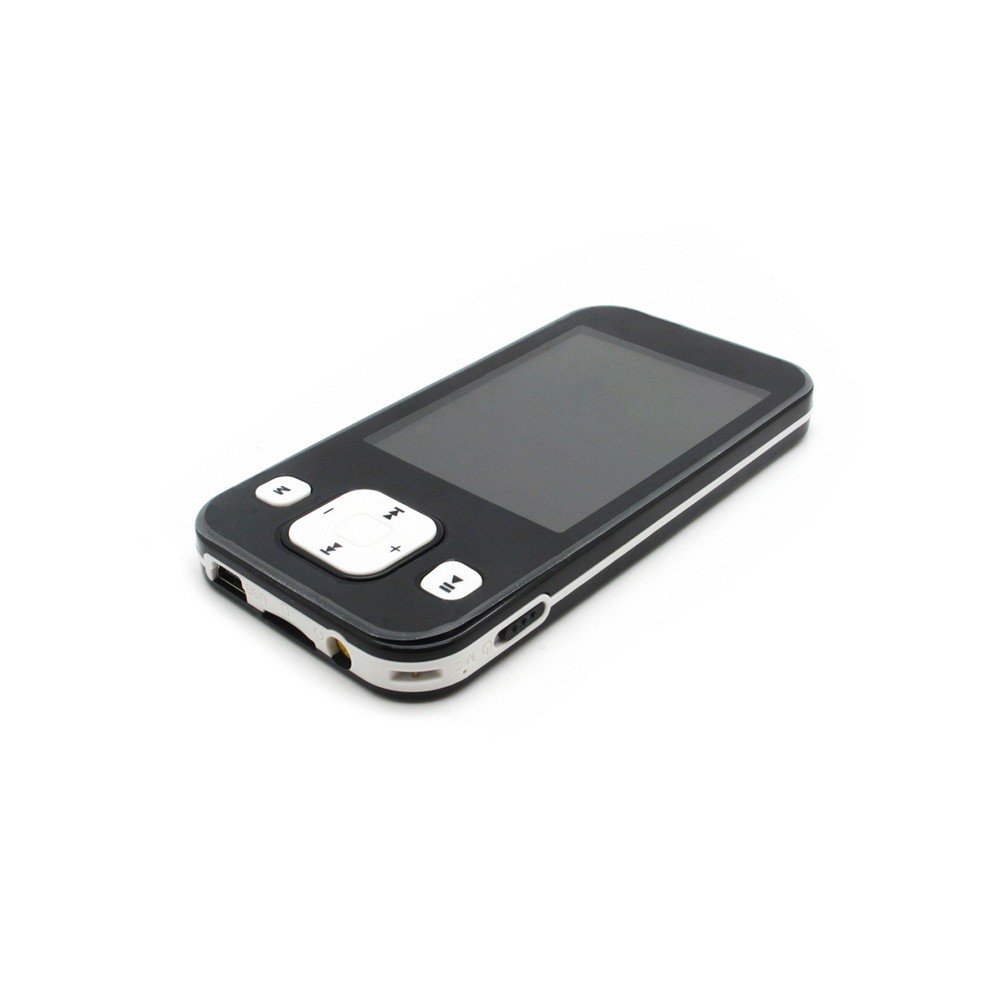

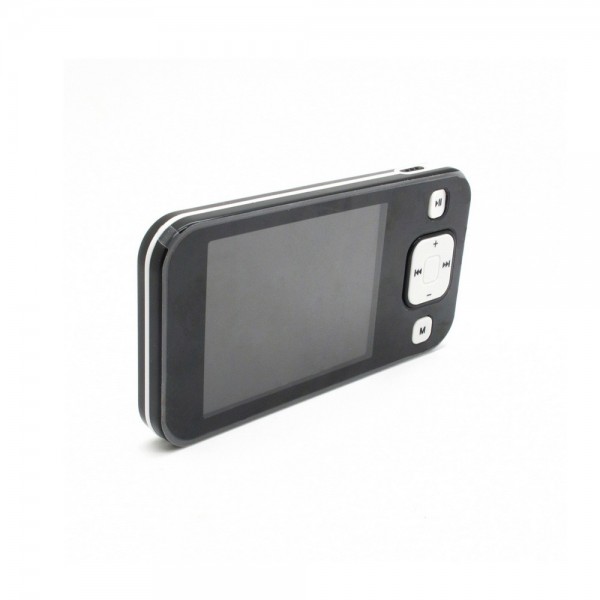

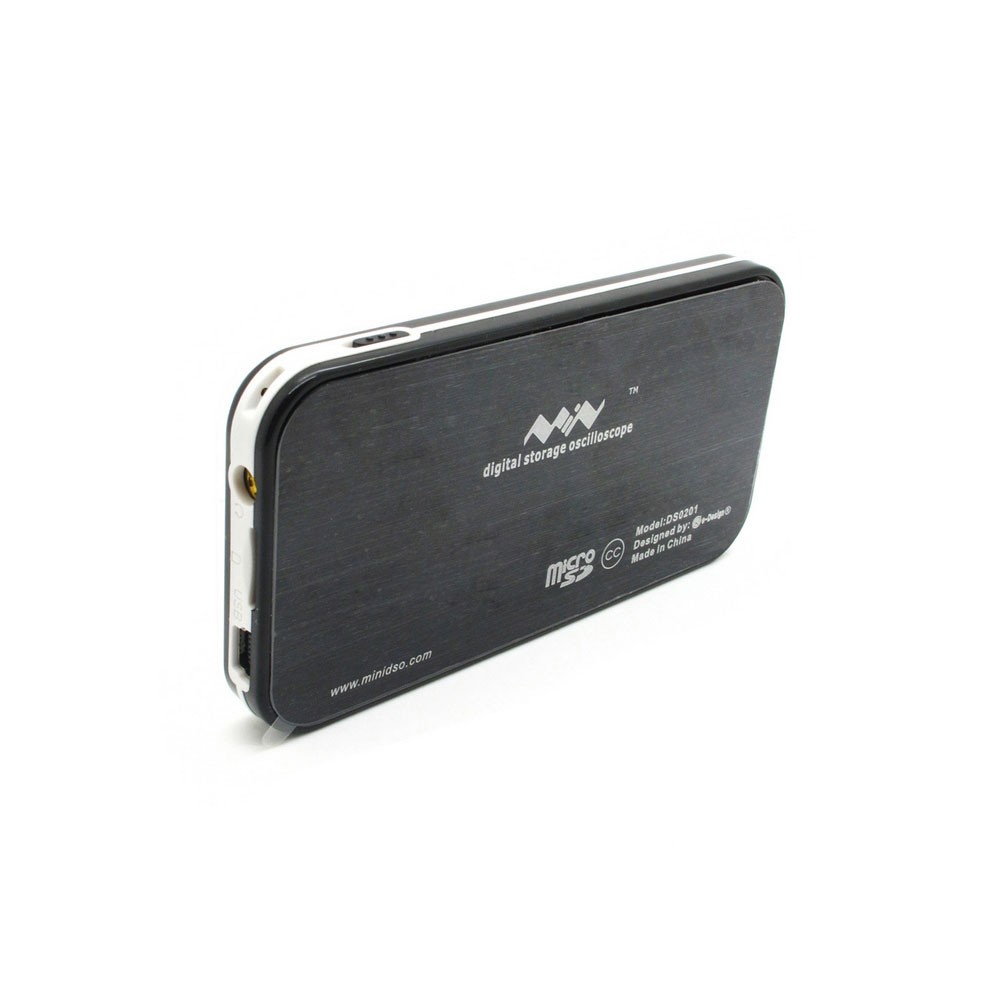

Модель DS0201 основана на оригинальном дизайне DSO Nano (v. 1.1), последняя версия ПО - 1.6. DS0201 (DSO Nano) - компактный цифровой осциллограф на 32-битной платформе ARM Cortex™ M3. Модель DSO имеет цветной дисплей 320х240, разъем для карт microSD, USB-порт и аккумулятор.

Осциллограф простой в использовании и обладает множестром функций. Базовая частота 1 МГц, это немного, но хватит для большинства применений. Дисплей - цветной LCD с 65000 цветов, 2,8 дюйма, 320х240. Другие характеристики: чувствительность 10 мВ/Div и 1мкс/Div, максимальное входное напряжение 80Vpp, и максимальная базовая частота 1Msps 12Bits. Волновые сигналы можно сохранять на карту в формате FAT16.

Функции

Супер-портативный и легкий
2.8" дюйма, цветной 320*240
Хранение сигналов на карте MicroSD
Базовая частота 1 Msps, разрешение 12 бит
Маркеры в измерениях
Активация режимов по триггеру
Встроенный проверочный сигнал
Заряжаемый по USB аккумулятор
Открытый исходный код
Характеристики

Экран: 2.8″ цветной, TFT LCD
Разрешение дисплея: 320×240
Цветность дисплея: 65000
Аналоговые значения: 0 - 1 МГц
Максимальная базовая частота: 1Msps 12Bits
Память сэмплов: 4096 точек
Чувствительность по горизонтали: 1uS/Div~10S/Div (1-2-5 Step)
Горизонтальная позиция: настраиваемая индикатором
Вертикальная чувствительность: 10mV/Div~10V/Div (с ×1 -  щупом),  0.5V/Div~100V/Div (с ×10 - щупом)
Вертикальная позиция: настраиваемая индикатором
Входной импеданс: > 500 кОм
Максимальное входное напряжение: 80Vpp (×1 -щуп)
Подключение: DC
Режимы триггера: Auto, Norma, Single, None и Scan
Функции: 1) Автоматическое измерение: частота, цикл, нагрузка, Vpp, Vram, Vavg и DC-напряжение, 2) Точное вертикальное измерение, 3) Точное горизонтальное измерение с маркерами, 4) Подъем/опускание триггера края, 5) Уровень триггера указывается индикатором, 6) Чувствительность триггера настраивается индикатором, 7) Функция стопа/продолжения Встроенный тестовый сигнал: 10Hz~1MHz (1-2-5 Step)
Хранение записанных сигналов: на SD-карту
Подключение к ПК через USB: распознается как SD-кардридер
Обновление бутлоадера: через USB
Питание: аккумулятор 3.7V, подзаряжаемый по USB
Размеры: (без щупа): 105mm X 53mm X 8mm
Новые функции в прошивке v 1.6

Между платами есть дополнительные коннекторы
Изменена компоновка платы в отделе ввода данных
Используется тонкопленочная клавиатура - уплотнители более не нужны
Щуп качественный, типа MCX
Новые функции в прошивке v2.5

Модифицирован паттерн координатной сетки
Исправлены грамматические ошибки в приветствии по загрузке
Изменен UI-режим работы: правая или левая кнопка выбирает пункт в меню, кнопки вверх/вниз изменяют значение
Добавлена адаптивная функция "FIT" для режима синхронизации: 1) автоматический выбор времени сканирования в зависимости от частоты сигнала; 2) автоматический выбор чувствительности по оси Y в зависимости от амплитуды сигнала
При отсутствии SD-карты следует нажимать кнопки "p" и "M", чтобы автоматически сохранить текущее состояние для следующей загрузки
Сохранение в формате *.bmp
В режиме AUTO кнопка М отменяет сравнение волновых сигналов
Комплект

DS0201 (DSO Nano) v1.6 х1

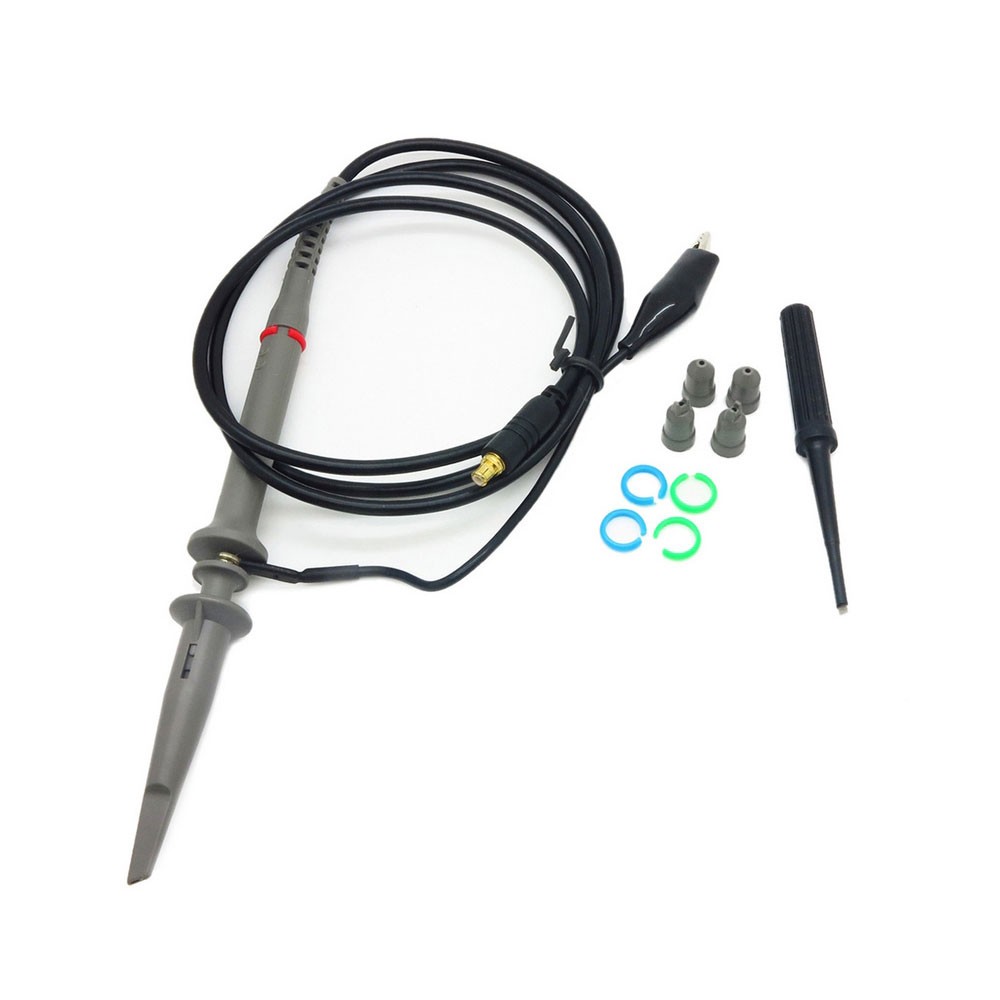

Щуп х1
Аккумулятор на 700 мА литиевый х1

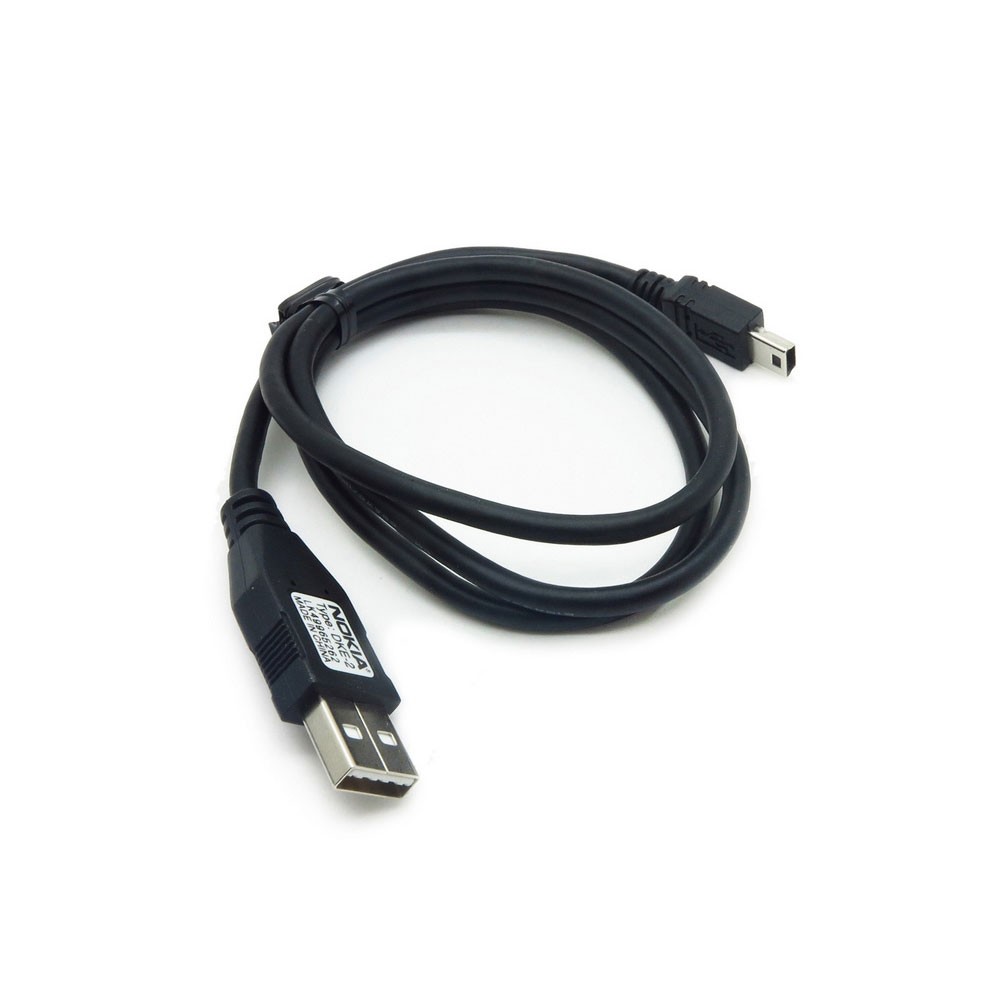

Кабель MiniUSB х1

Техническое состояние: Новое
Гарантия 2 месяца
