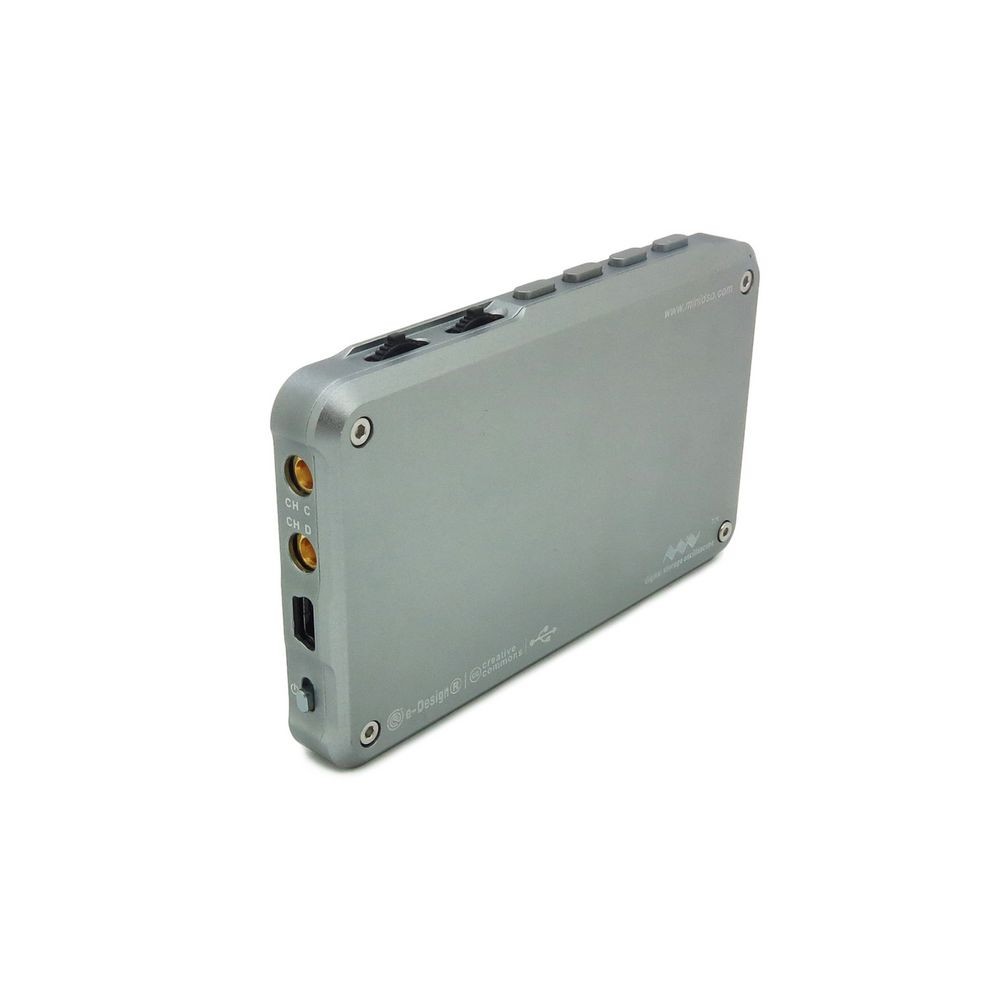

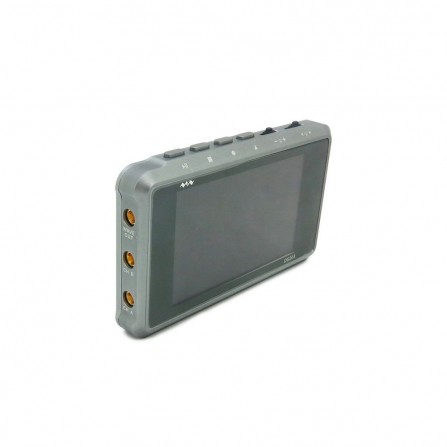

Осциллограф карманный DS203 (Mini DSO / DSO Quad)

Осциллограф карманный DS203 (Mini DSO / DSO Quad)

Артикул:  2062rd
1800 грн.
Наличие: нет в наличии
Модель: IM120723001
+

DS203 (Mini DSO/ DSO Quad) - карманный 4-канальный цифровой осциллограф с широким набором функций. Собран на основе ARM Сortex M3 (STM32VCT6), аналоговый диапазон 72 МГц, интегрированный FPGA и скоростной АЦП. Внутренний USB-диск на 2 Мб для хранения сигналов, пользовательских приложений и обновления ПО.

 Функции

Компактный размер и малый вес
Два аналоговый канала по 72 МГц и два цифровых канала
Генератор сигналов
Автоматический запуск измерения
Различные режимы активации триггеров
Хранение записанных сигналов
Обновление ПО
Пользовательские приложения
Характеристики

Аналоговый канал * 2 [CH_A] [CH_B]
Цифровой канал * 2 [CH_C] [CH_D]
Вертикальный масштаб 20mV-10V/div (1-2-5 step) при щупе x1 / 200mV -100V/div (1-2-5 step) при щупе x10
Вертикальное разрешение 8 бит
Входная обработка DC/AC
Максимальное входное напряжение 80Vpp (x1 щуп) / 400Vpp (x10 щуп)
Хранение 4000 байт на канал / 8000 байт в одноканальном режиме
Программные триггеры по краю, пульсации, уровню сигнала (скоро будут добавлены еще)
Хардварный триггер по краю
Активация триггеров - CH1/CH2/EXT
Режимы триггера - Auto, Normal, Single, SCAN, None
Проверочный генератор сигнала 0 Гц - 8 МГц 2.8Vpp прямоугольный, круговой настраиваемый 10~90% / 10 Гц - 20 кГц  2.8Vpp - синусоида, прямоугольный, "пила", треугольный
Внутреннее хранилище на 2 Мб (USB-диск), файлы в форматах BMP и DAT
Автоматическое измерение Vmax, Vmin, Vpp, Vavr, Vrms, Freq, Period, Pulse, Duty
Измерение положение курсора Level, Voltage
Режимы экрана CH1, CH2, EXT, CH1+CH2, CH1-CH2, CH1*CH2
Режим сэмплирования в реальном времени
Частота выборки сэмплов 30/с - 72 млн/с
 Литий-полимерный аккумулятор
Размеры 98х60х14,5 мм
Вес без аккумулятора 80 г
Аксессуары - щуп типа МСХ, плюс цифровой щуп
Комплект

DS203 (Mini DSO / DSO Quad) V2.6 х1
Щуп х2
Аккумулятор х1
Кабель MiniUSB х1
Сумка х1

Техническое состояние: Новое
Гарантия 2 месяца
