Осциллограф XMEGA Xprotolab

Осциллограф XMEGA Xprotolab

Артикул:  2755rd
460 грн.
Наличие: нет в наличии
Модель: DEV-11643
+

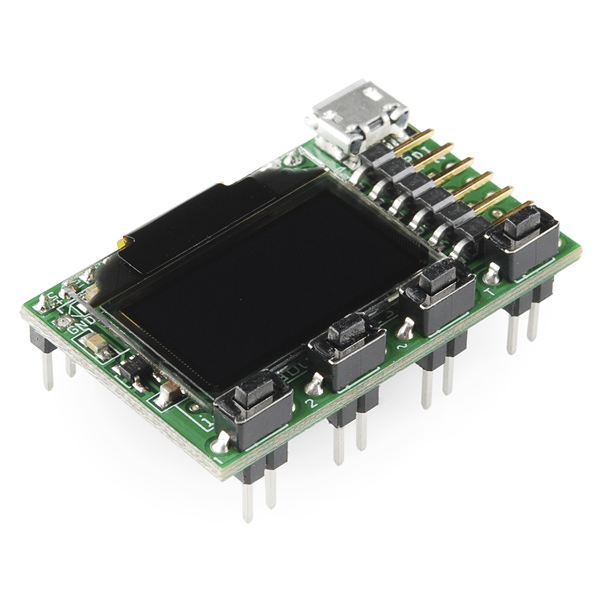

Цифровой осциллограф сейчас - модульный прибор. Он может упаковываться в DIP-модуль. XMEGA Xprotolab - это: Осциллограф, анализатор логики и генератор сигналов. Размеры всего 2,5х3,2 см, вставляется прямо в монтажную плату.

Графическая OLED-матрица отображает сигналы, измерения и меню. Подключите осциллограф к компьютеру и воспользуйтесь программой Gabotronics XScopes для управления прибором и просмотра сигналов.

Одновременное сэмплирование аналоговых и цифровых сигналов, а также несколько режимов триггера, XY-режим для графиков Лиссажу, дифференциал фаз кривых V/I, анализатор спектра и даже генератор сигнала.

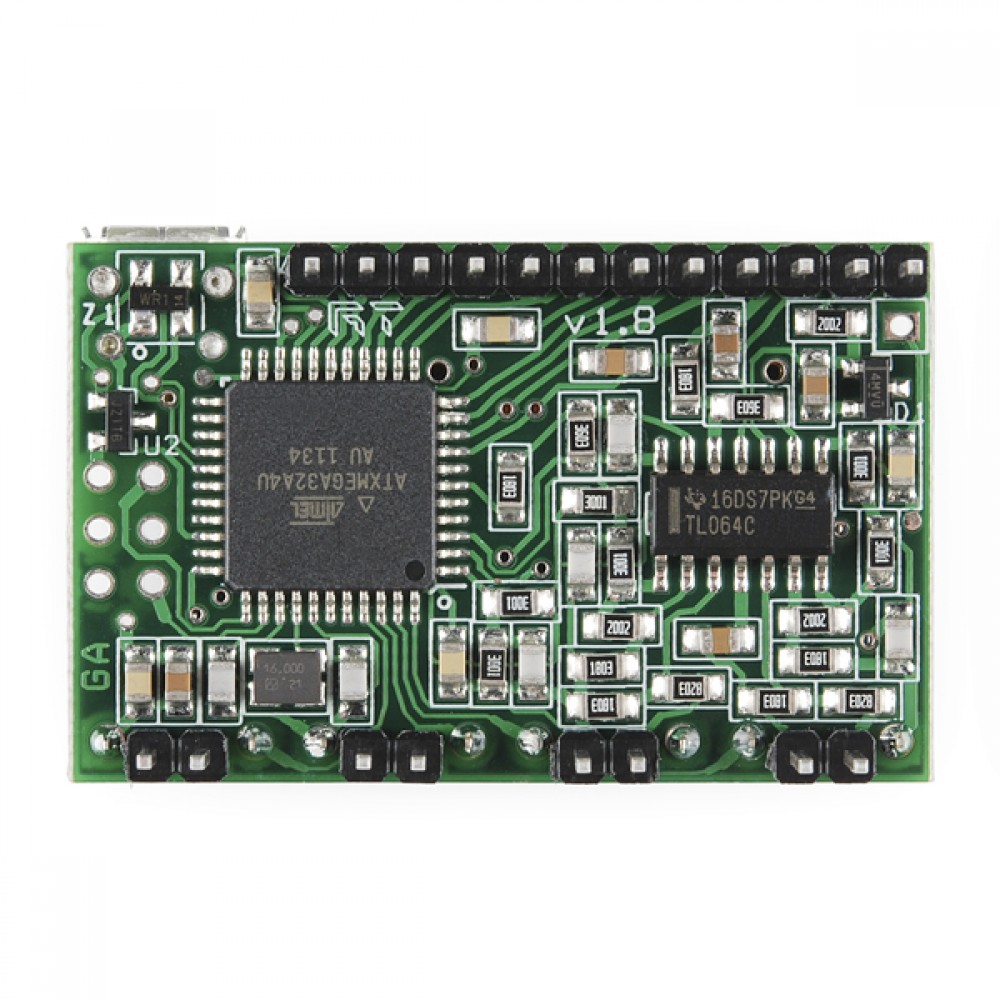

Плотность компоновки обеспечивается использованием микроконтроллера ATXMEGA32A4U. Есть и USB-интерфейс. В конце концов, может служить макетной платой. Есть USB-загрузчик.

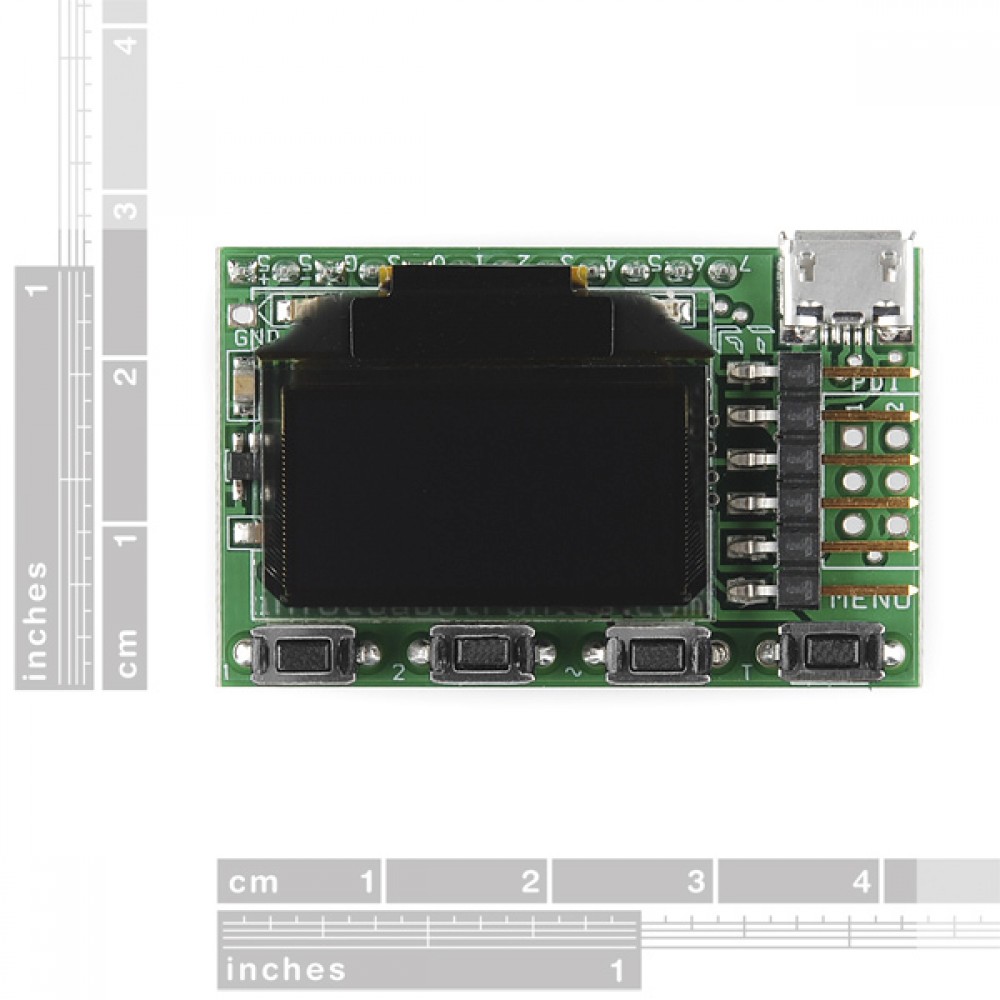

Размер: 3х2,5 см

Функции:

Макетная плата ATXMEGA32A4U
36KB Flash, 4KB SRAM, 1KB EEPROM
Графический OLED-экран 0,96", 128х64
PDI-интерфейс
4 тактильных переключателя
USB-коннектор
Анализатор логики
8 цифровых входов, 3,3V
Максимальная частота сэмплирования: 2 MSPS
Счетчик частоты: 12 МГц
Сниффер протоколов: UART, I2C, SPI
Встроенные pullup и pulldown-резисторы
Размер буфера: 256
Микширование сигнала
2 аналоговых входа
Максимальная частота сэмплирования: 2 MSPS
Аналоговый диапазон: 200 кГц
Разрешение: 8 бит
Входной импеданс: 1 МОм
Размер буфера на канал: 256
Диапазон входного напряжения: -14V ... +20V
Генератор сигнала
1 аналоговый выход
Максимальная частота преобразования: 1 MSPS
Аналоговый диапазон: 44,1 кГц
Разрешение: 8 бит
Выходной ток > +/- 7mA
Размер буфера: 256
Выходное напряжение: +/- 2V

Техническое состояние : новое
Гарантия:  2 месяца
