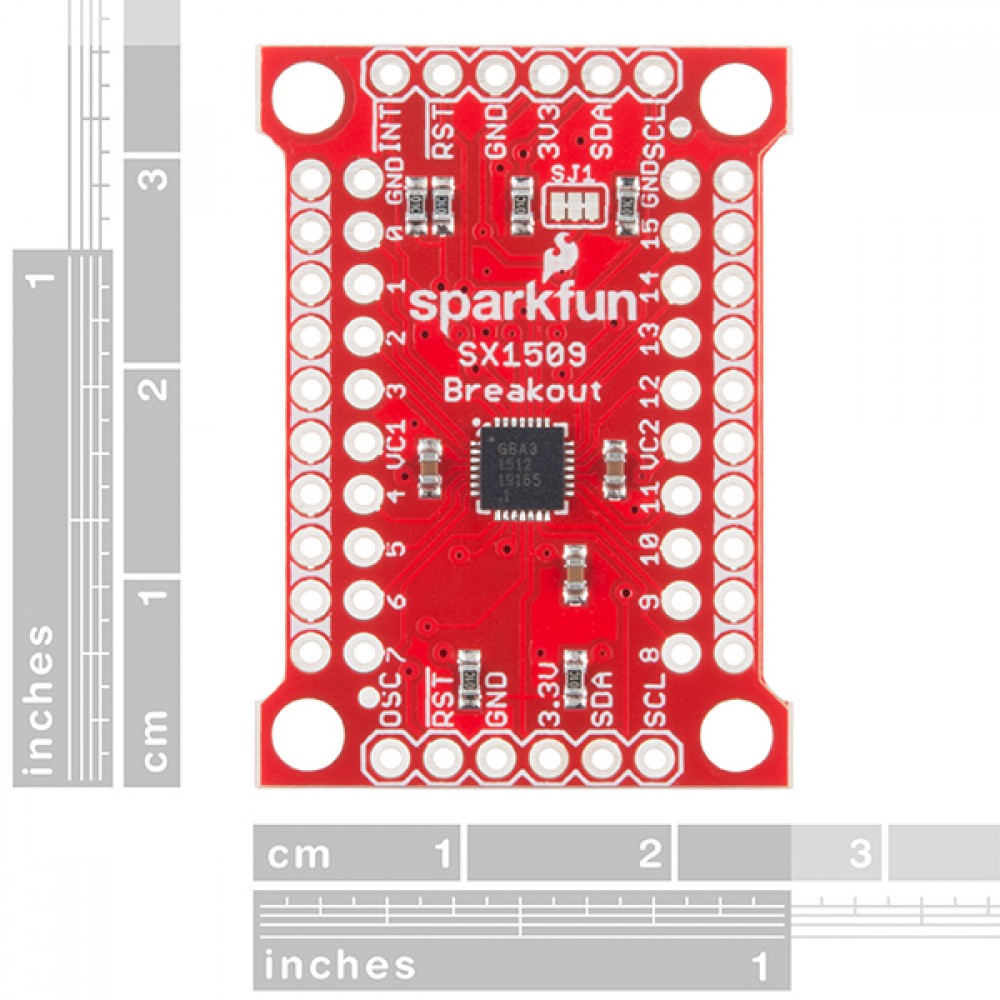

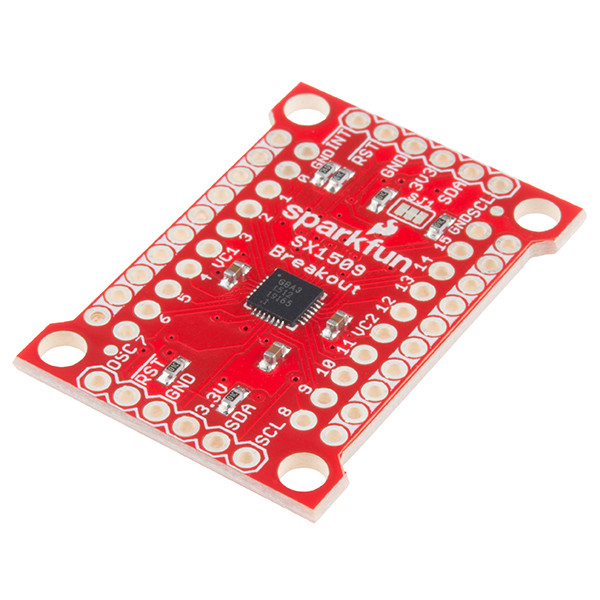

Переходник-расширитель SX1509 с 16 I/O

Переходник-расширитель SX1509 с 16 I/O

Артикул:
210 грн.
Наличие: Есть в наличии
Модель: BOB-13601
+

Переходник-расширитель SX1509 с 16 I/O

Описание: Не хватает выводов I/O ? Без проблем. Расширитель-переходник SX1509 - для GPIO

с интерфейсом I2C, всего два провода, микроконтроллер с интерфейсом для 16 полностью

настраиваемых пинов. Переходник способен даже на большее. Выдает PWM-сигналы, то есть

можно управлять LED-индикаторами. Можно мигать ими или плавно тушить. Есть встроенный

движок клавиатуры, поддерживает до 64 кнопок с матрицей 8х8.

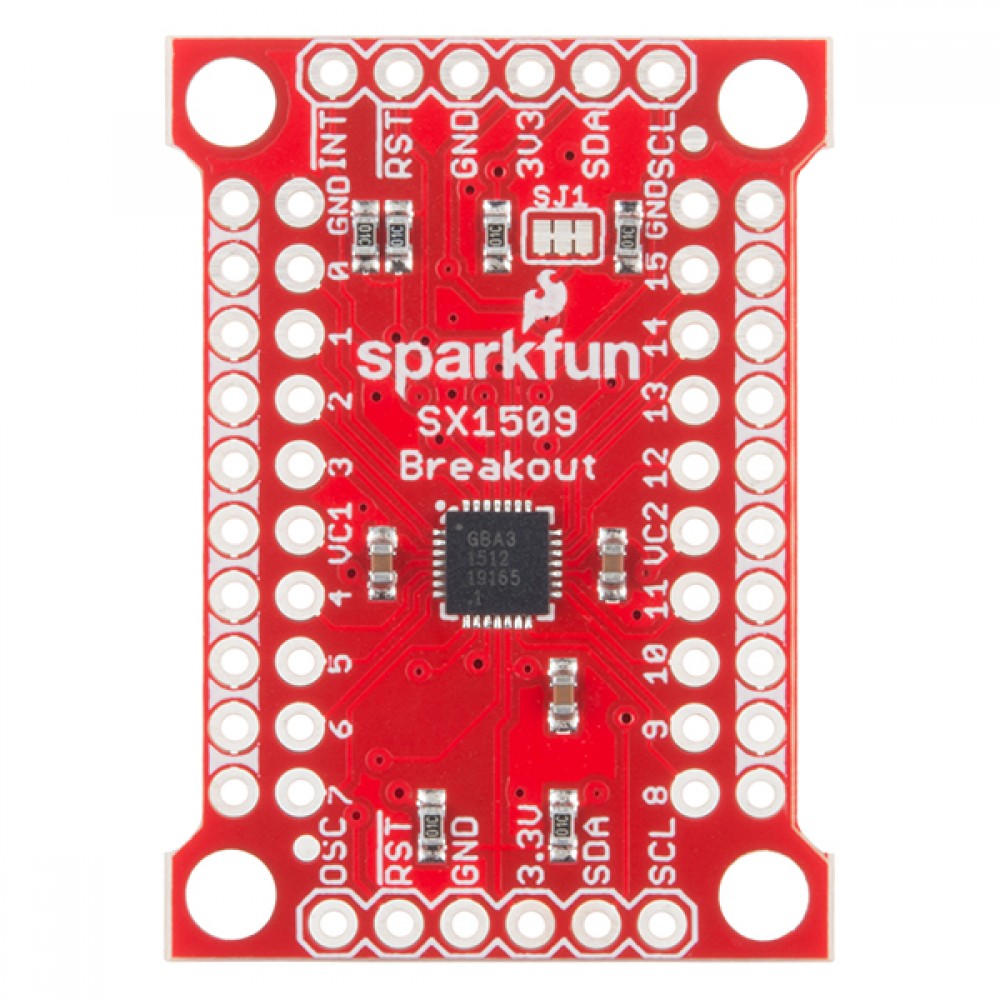

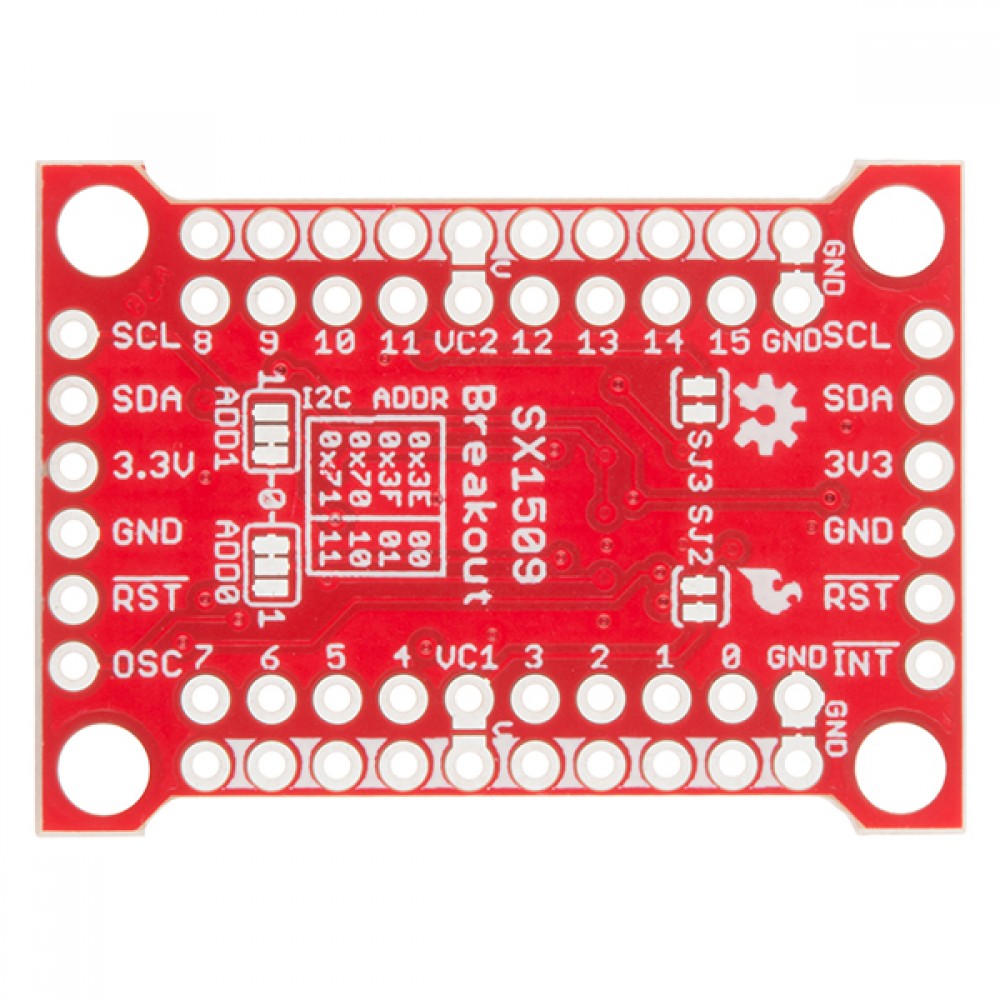

Две контактных площадки сверху и снизу работают как переходники для ввода и вывода.

Здесь подается питание на модуль и сигналы I2C - SDA и SCL. Шины GPIO и питания разведены в

каждом направлении, настраиваемые джамперы закрывают остальную плату.

Поскольку площадки I/O работают с напряжениями от 1.2В до 3.6В, и могут выдерживать до

5.5В, независимо от ядра и от друг друга, устройство может работать как level-shifter.

Переходник годен для прототипирования, чтобы добавить в проект Arduino больше пинов I/O,

или в контроллер. Ознакомьтесь также с Arduino Library.

Функции:

* Включение Direct Level Shifting между I/O Banks и Host Controller

* Пины I/O принимают 5.5В и до 15 мА

* Встроенный LED-драйвер с управлением силы свечения

* Движок для управления клавиатурой

* 16 каналов двунаправленной I/O

* Slave-интерфейс I2C на 400 кГц
