Преобразователь логических уровней, 4-канальный двухсторонний, I2C

Преобразователь логических уровней, 4-канальный двухсторонний, I2C

Артикул:  2575rd
170 грн.
Наличие: нет в наличии
Модель: ID:757
+

Электроника Arduino (а также Basic Stamp) рассчитана на 5 В, однако большая часть современных сенсоров, экранов, флеш-карт и разнообразных модифицированных устройств работают на 3,3 В, поэтому для их защиты необходимо преобразование логического уровня.



Мы предлагаем различные преобразователи - от простой DIP-микросхемы 74LVC245 до усовершенствованной двухсторонней TXB0108. Однако найти преобразователь, способный работать с I2C-интерфейсом, трудно, поскольку там для передачи данных в обоих направлениях используется так называемая нагрузочная система преобразования сигнала. Предлагаемая плата преобразователя сочетает в себе простоту двухсторонней схемы ТХВ0108 и I2C-интерфейс на полевых транзисторах по технологии NXP.

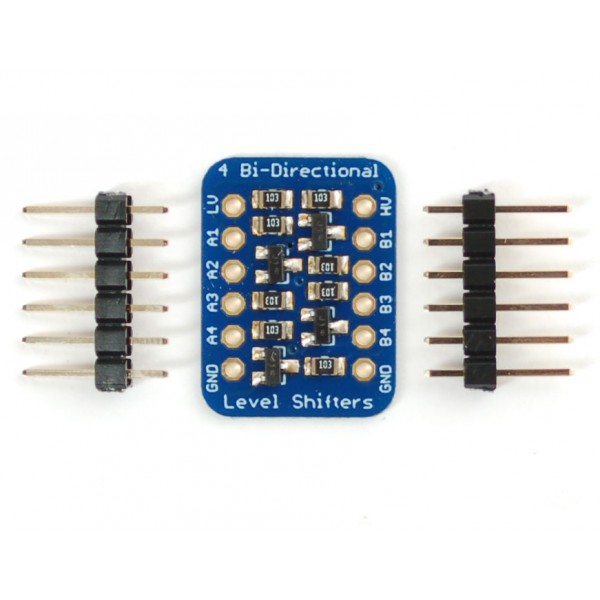

Такой разветвитель имеет 4 полевых транзистора BSS138 с нагрузочными резисторами по 10 кОм. Нижнее напряжение - до 1,8 В, верхнее напряжение - до 10 В. Резисторы на 10 кОм несколько снижают скорость I2C-интерфейса по сравнению с TXB0108 или 74LVC245, поэтому применять данный преобразователь имеет смысл, если не предполагается высокая скорость передачи данных.

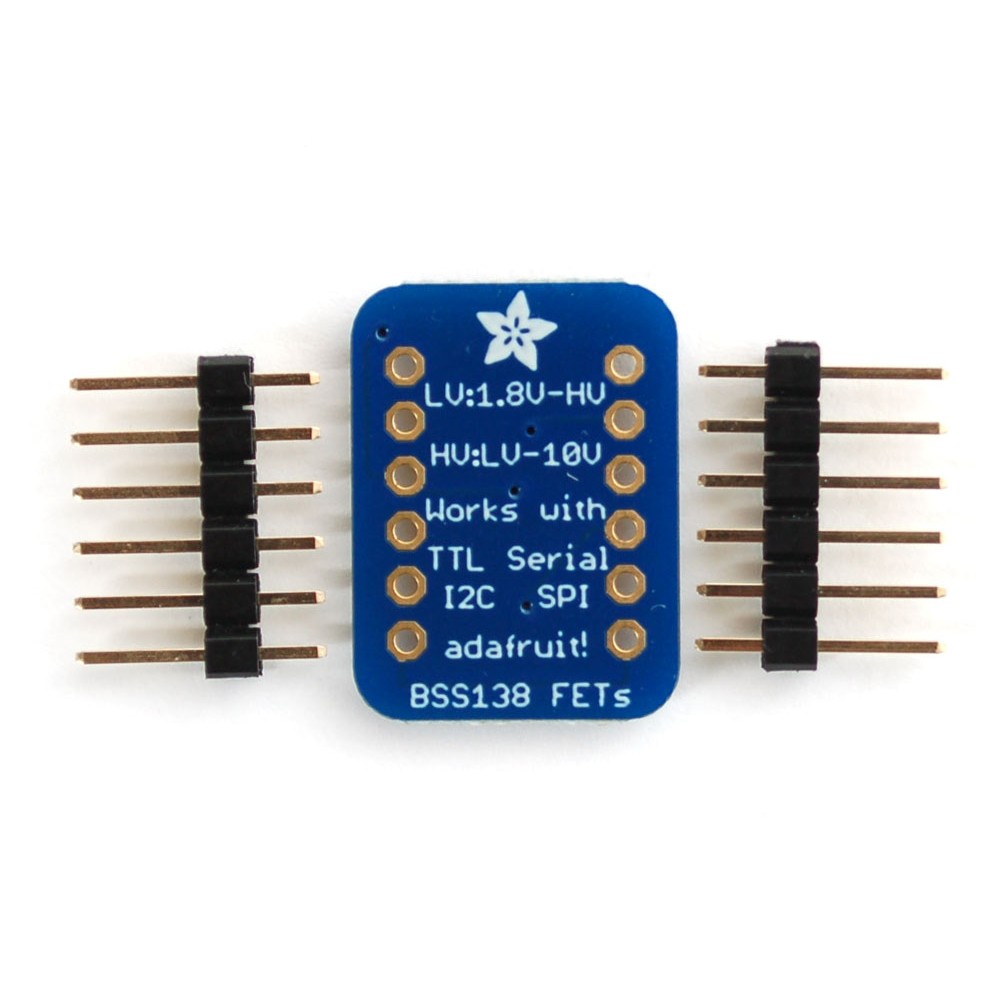

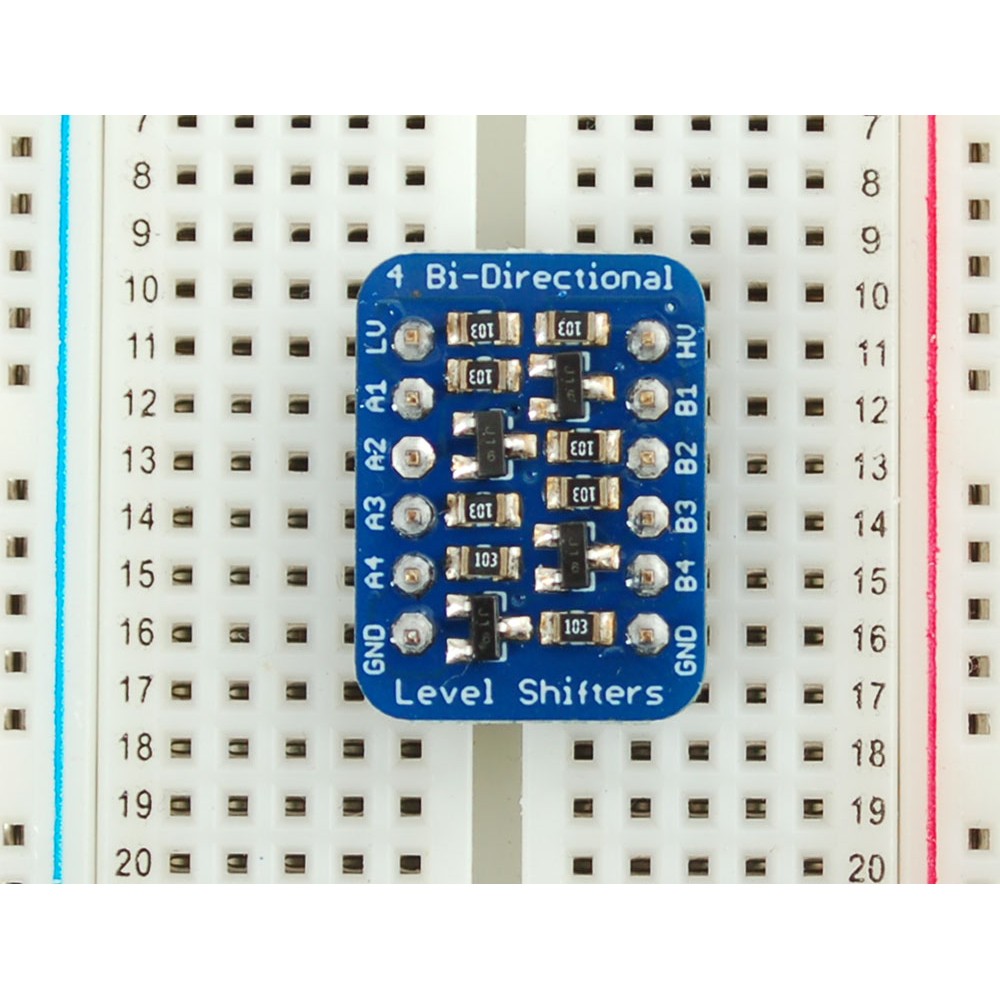

Хотя преобразователь рассчитан на I2C, он также способен работать с SPI, TTL или серийным (Serial) интерфейсом, или любым подобным, как в одностороннем режиме, так и в двухстороннем. Комплект идет в виде полностью собранной и протестированной печатной платы с четырьмя полностью двухсторонними линиями, а также двумя 6-пиновыми переходниками, которые можно припаять или просто вставить в монтажную или макетную плату.

Техническое состояние: Новое
Гарантия 2 месяца
