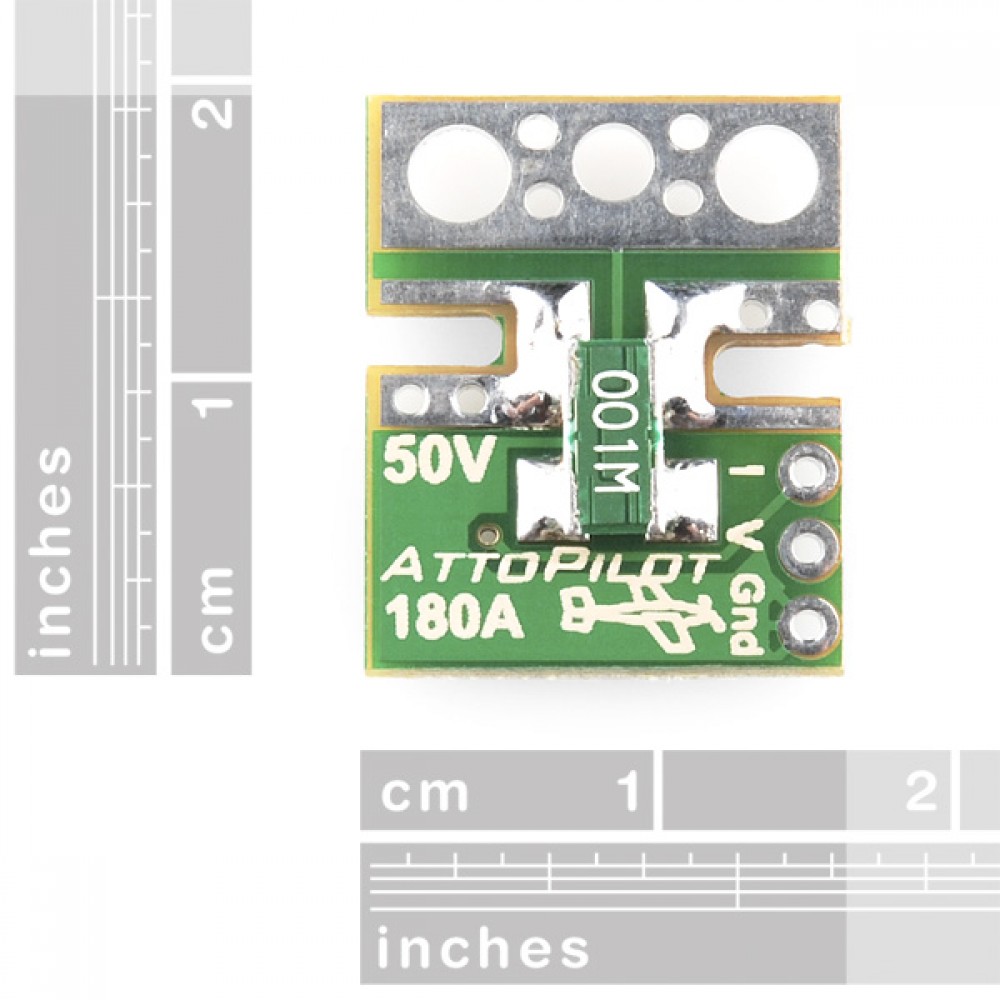

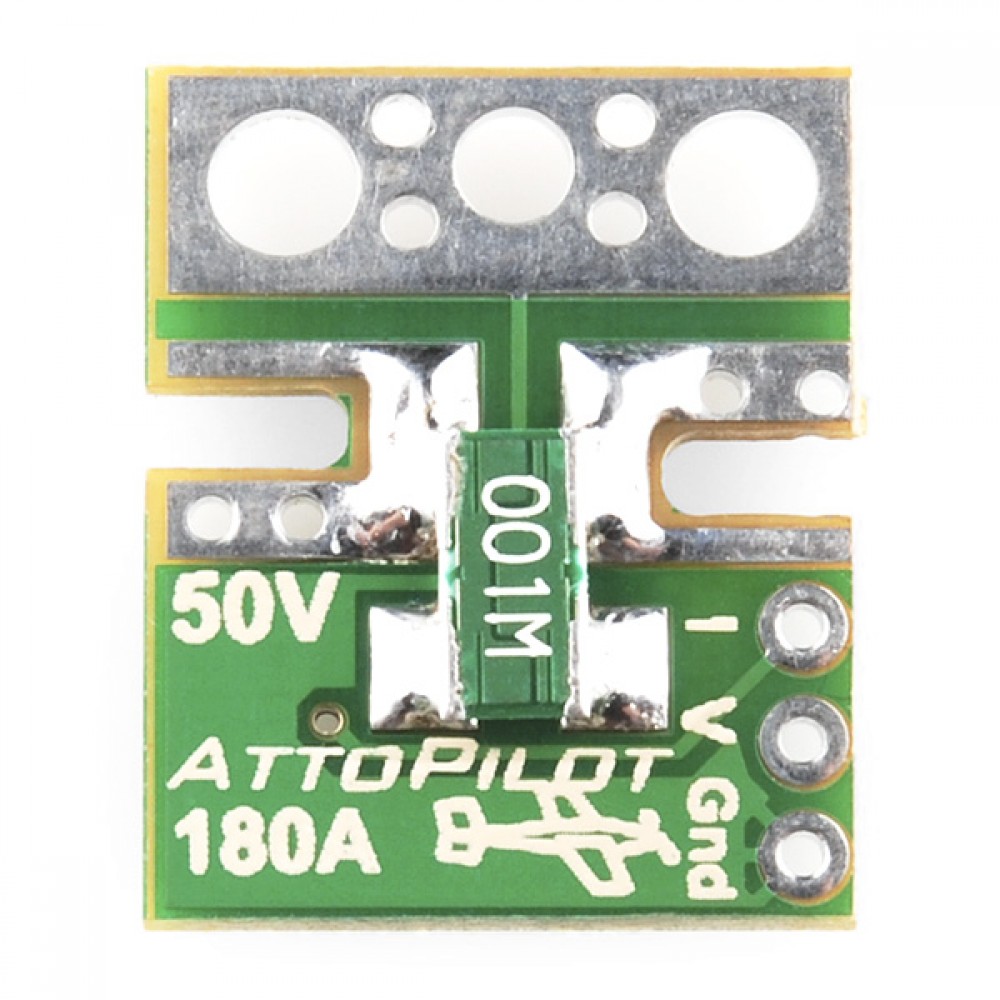

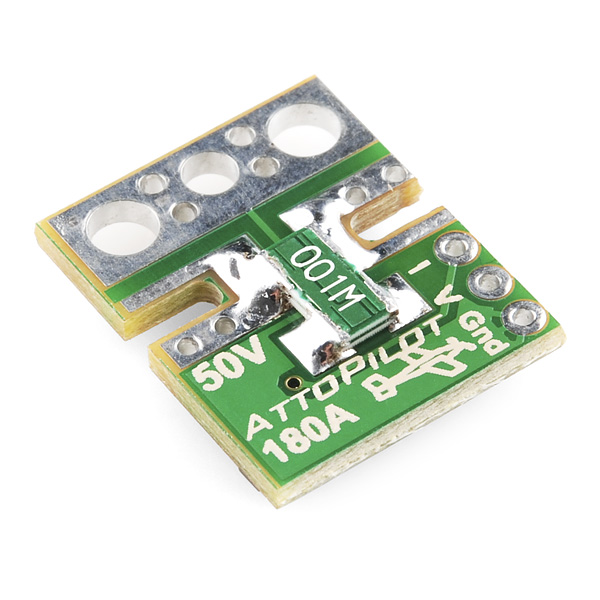

Небольшая плата для измерения напряжения и тока. Ток измеряется падением напряжения черед два шунта-резистора, затем переводится на аналоговое напряжение через TI INA-169. Измерение напряжения выполняется по 3,3V DC через резистор-делитель.
Плата без выводов и коннекторов. Размеры платы достаточны для подключения 12 выводов, но нужна осторожная пайка. Меньшие по размеру выводы лучше, так как не повредят плату.
Функции:
51.8V Maкс
178.8A Maкс
Очень малый паразитный ток
Аналоговый вывод масштабирован на 3,3 V ADC
Автономное питание
Размер: 4 x 15 x 19 мм
Техническое состояние : новый
Гарантия: 2 месяца
