Шилд ESP32 Thing Power Control Shield

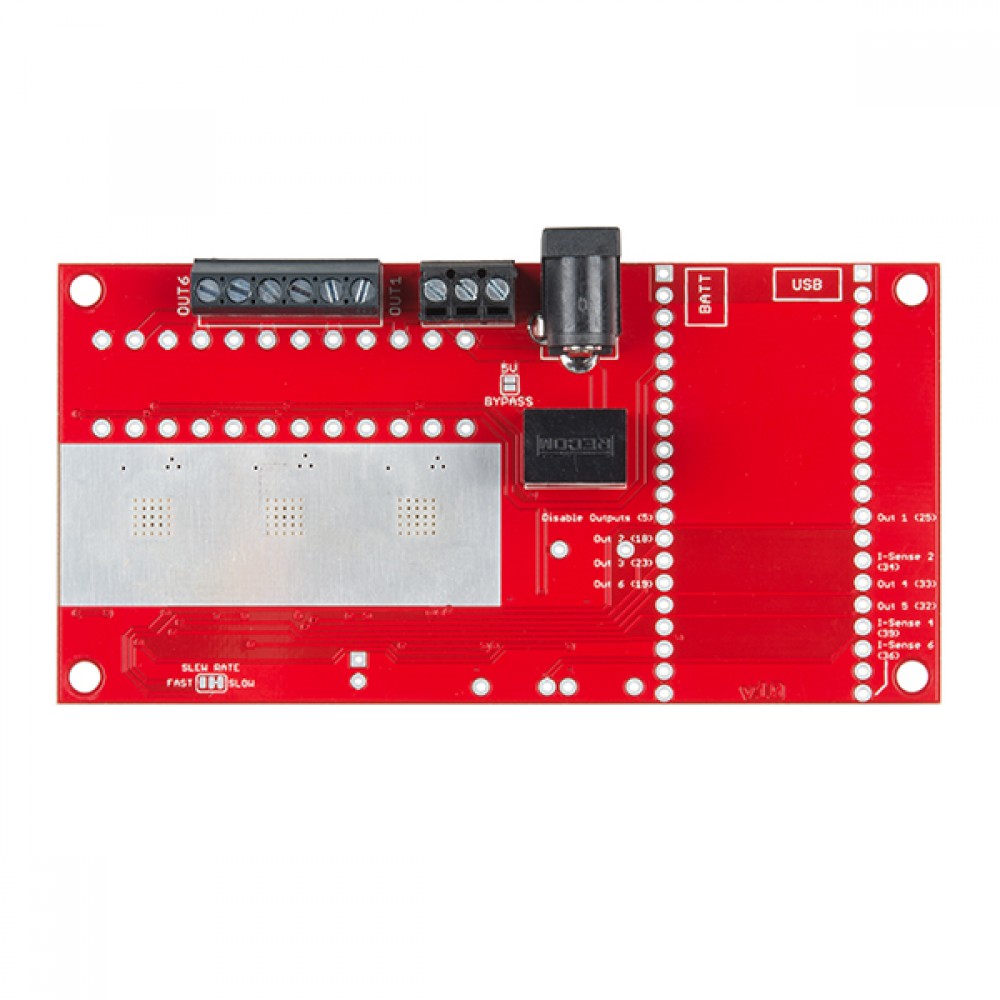

Описание: Шилд ESP32 позволяет переключать ESP32 Thing на 5V постоянного тока, расширяя возможности. Питание с напряжением 5-28В можно подключать к этому шилду двумя путями. Первый вариант - баррел-коннектор, однако максимальный ток может быть только до 2.5А (то есть, только малая нагрузка). Второй вариант - 3-пиновый терминал, с VCC, землей и 5V. Питание понижено до 5V, также в конструкцию внесен вентилятор для охлаждения платы.

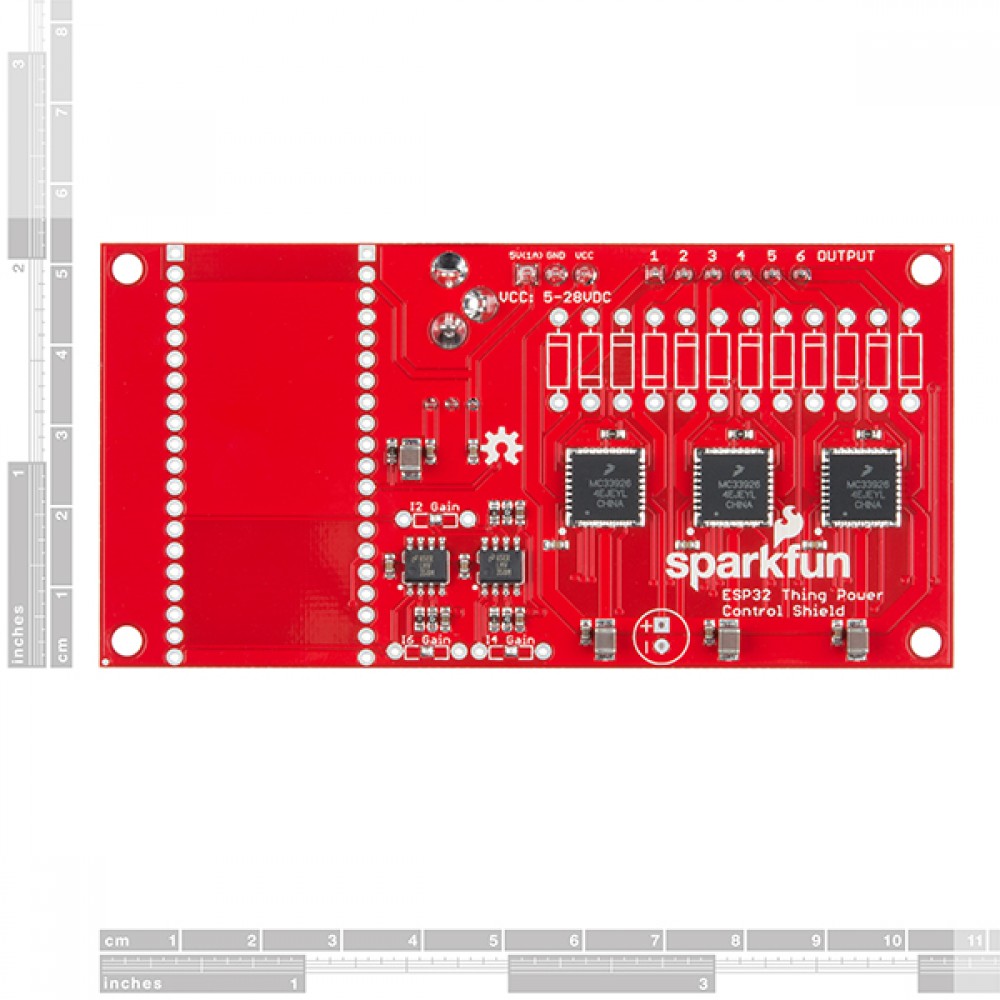

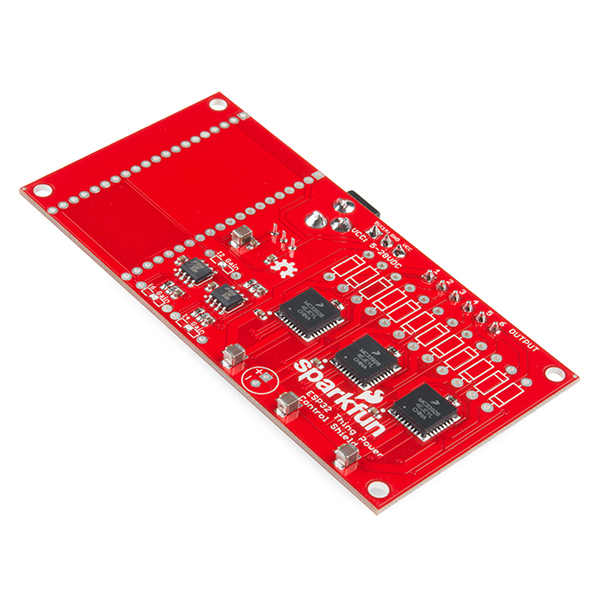

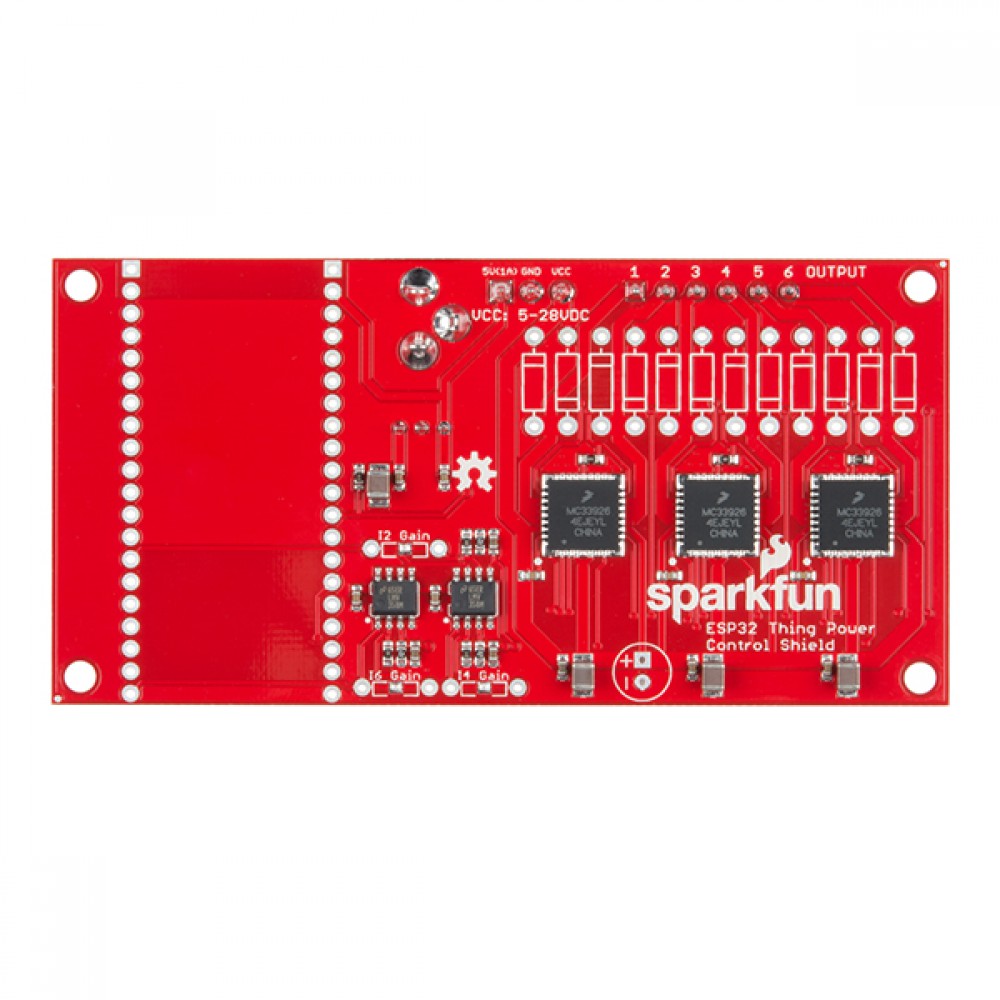

Платой управляют три драйвера МС33926 производства NXP Semiconductors. Хотя плата теоретически способна работать с током до 30А, она прошла тестирование только с током до 10А на шести выходных пинах. Кроме функции переключения нагрузки DC-постоянного тока, МС33926 имеет три встроенных датчика силы тока, подключенных к выходным пинам 2,4,6. Каждый из датчиков силы тока подключен к операционному усилителю LMV358, что позволяет настраивать усиление тока.
Поскольку схема МС33926 позволяет работать только с одним датчиком силы тока на один драйвер, функциональность изменена - добавлена возможность работать с нагрузками ниже 5А. Для этого следует снять припаянный джампер и соединить резисторы, что увеличит чувствительность встроенного АЦП. В нашем Руководстве это расписано более подробно.

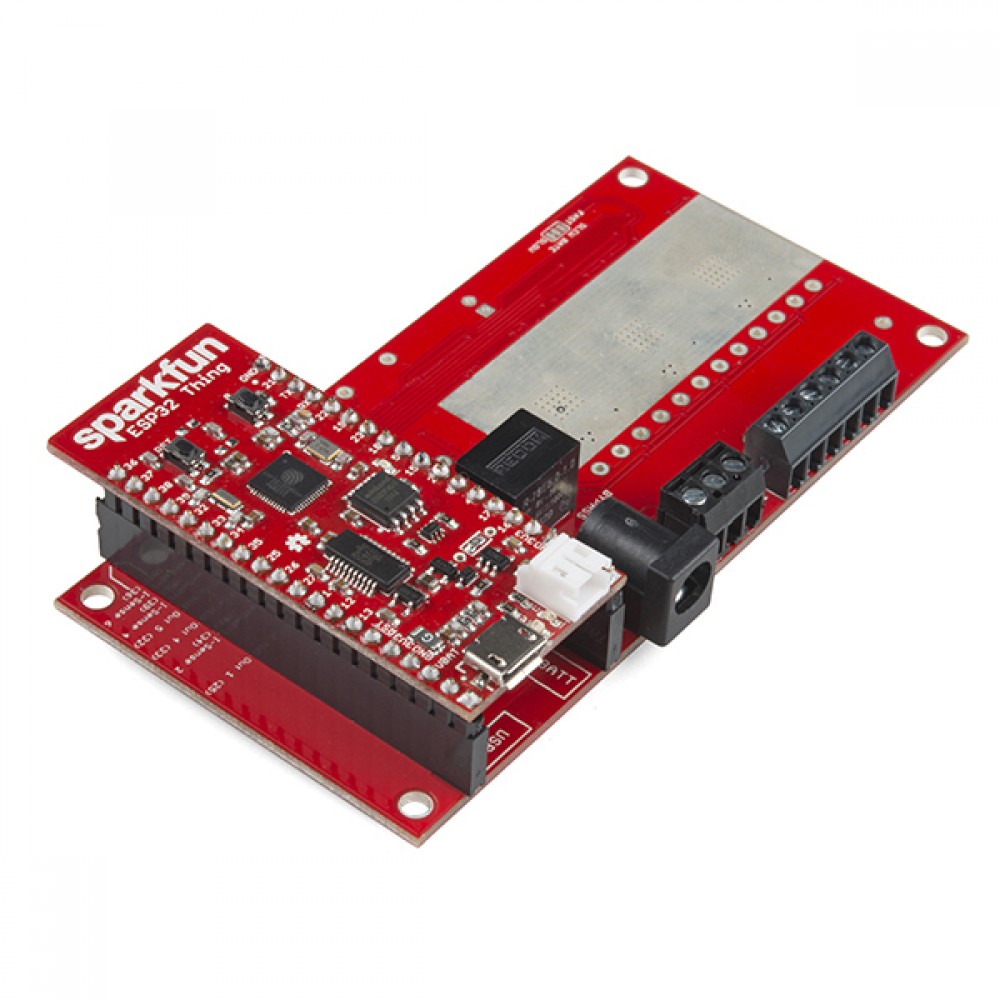

Примечание: В комплектацию входит только сам шилд. ESP32 Thing, переходники и опциональный заполнитель должны приобретаться отдельно.
