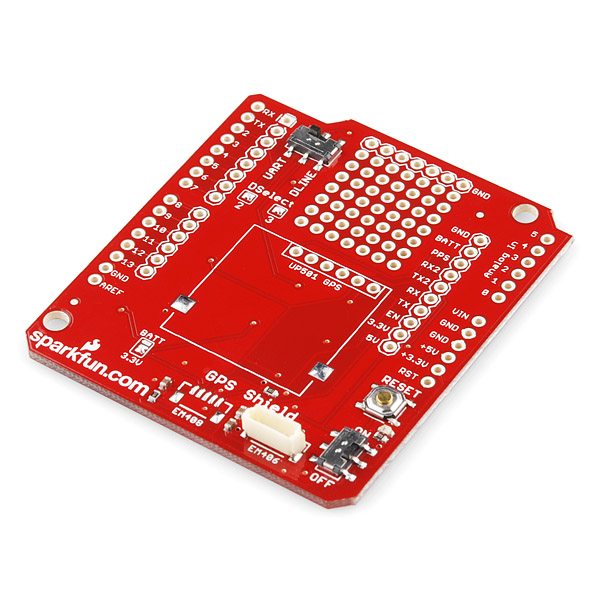

Шилд GPS Shield

Шилд GPS Shield

Артикул:  2714rd
160 грн.
Наличие: нет в наличии
Модель: GPS-10710
+


Модуль GPS для Arduino. Можно подключить несколько GPS-приемников к шилду, таким образом, точность определения местоположения повысится до нескольких метров. . GPS также дает сигналы точного времени.


На плате собран коннектор для популярного приемника ЕМ-406, также оставлено место для ЕМ-408 и ЕВ-85А - коннекторы не включены в комплект, заказывайте их у нас отдельно. Также есть место для модуля GPS UP501. Стандартные GPS-пины (RX, TX, PPS и пр.) выведены на 10-пиновый 0,25-см переходник, также оставлено небольшое место для прототипов.


Переключатель DLINE/UART переключает вывод между стандартными пинами Arduino TX/RX или любыми другими цифровыми пинами (стандартное положение - пины 2 и 3 подключены к RX и TX соответственно). Переключатель DLINE/UART должен быть установлен в положение DLINE для передачи кода с Arduino IDE.


Шилд также имеет место для 12-мм батарейки-таблетки для поддержки опционального GPS-модуля ЕВ-85А. Также включен переключатель ON/OFF для управления питанием GPS-модуля. Кроме того, переключатель сброса Arduino.


Примечание: GPS-модули не включены в шилд GPS Shield, собран только коннектор для ЕМ-406. Переходники также не включены, рекомендуем 6- или 8-пиновые stackable переходники.


Функции:


Коннектор ЕМ-406

Место для коннекторов ЕМ-408 и ЕВ-85А

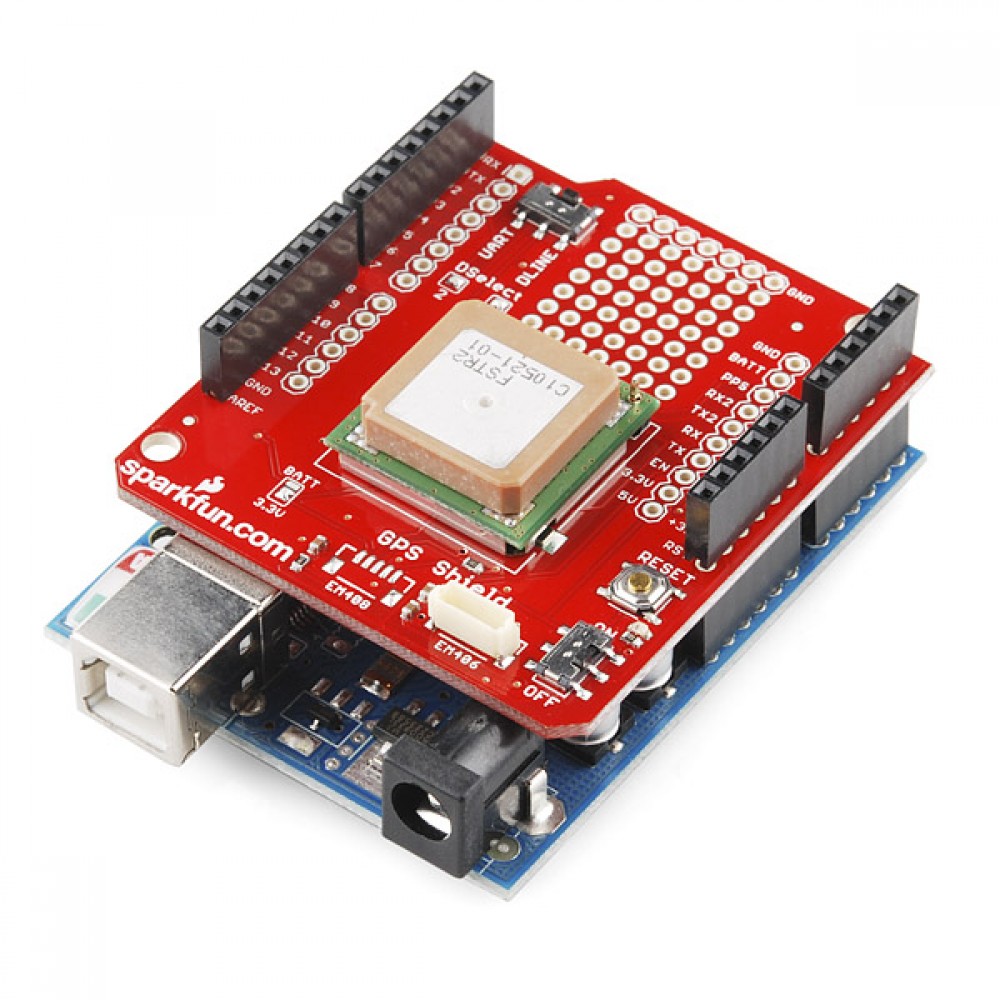

Коннектор для UP501

Коннектор для батарейки-таблетки 12 мм

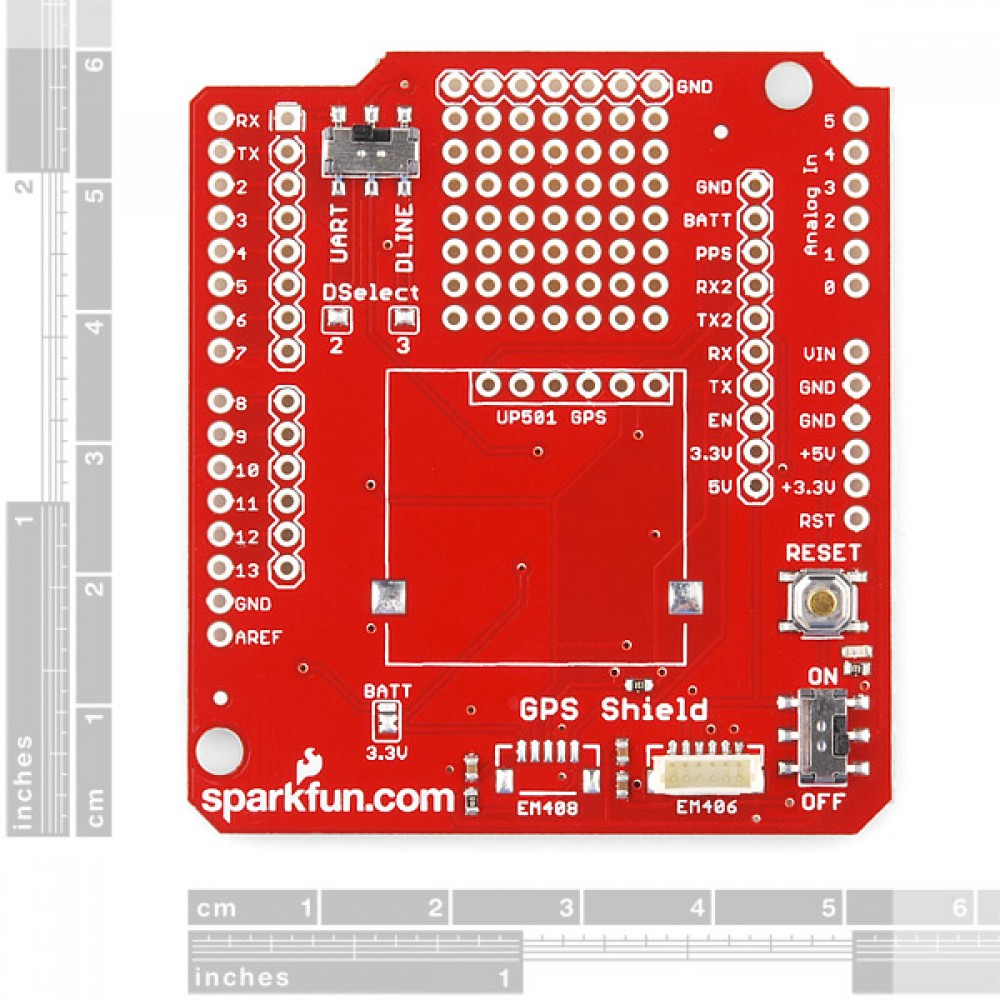

Стандартный шилд Arduino по размеру

Место для прототипирования

Сигналы GPS (серийные) и PPS выводятся на переходник 0,25 см для подключения дополнительных устройств

Кнопка сброса Arduino

Переключатели DLINE/UART для серийной коммуникации

Переключатели On/OFF для управления питанием GPS-модуля


Техническое состояние: Новое

Гарантия 2 месяца
