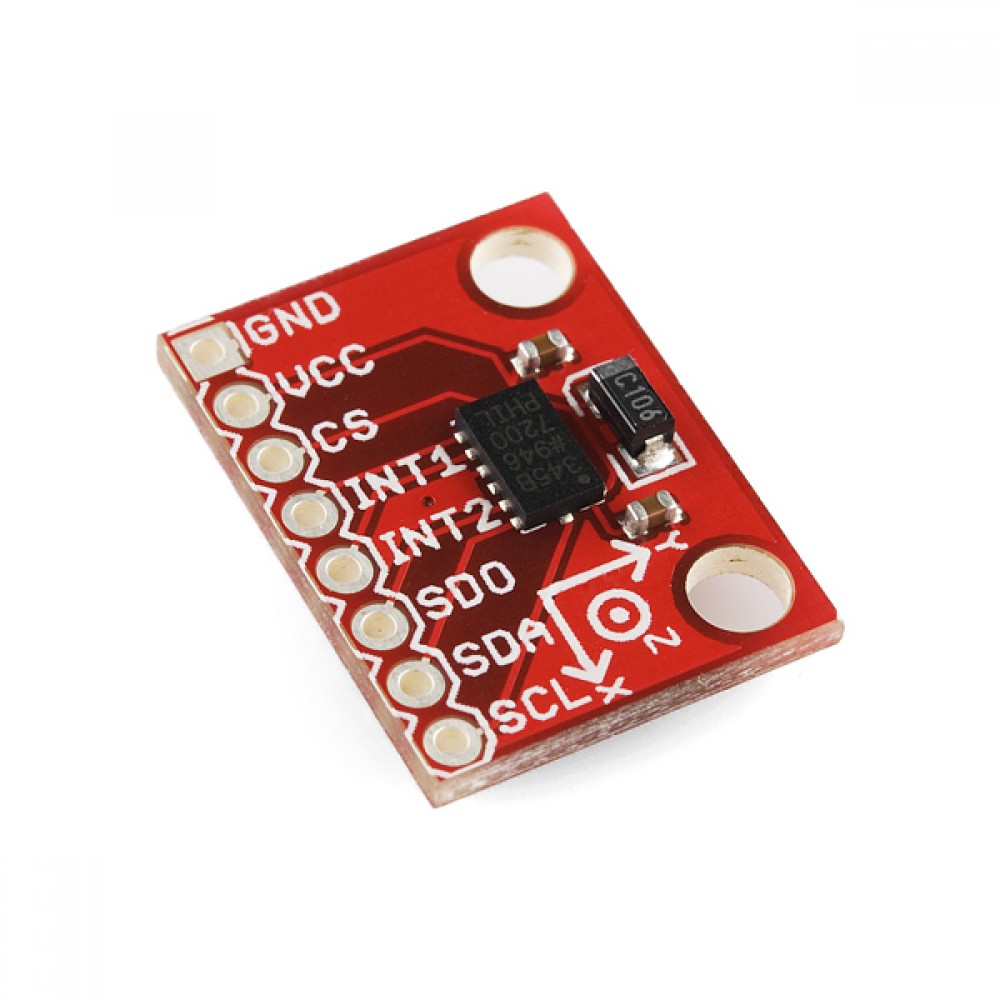

В новой версии 2 монтажных проема и развязывающий конденсатор. Разветвитель для Analog Device ADXL345. ADXL345 - небольшой низковольтный 3-осевой MEMS-акселерометр с высоким разрешением (13 бит) и диапазоном ±16 g. Цифровые данные форматируются в 16-битный вид и передаются через 3- или 4-жильный интерфейс SPI или I2C.
Измеряет статическое ускорение силы тяжести при оценке отклонения от вертикали, а также динамическое ускорение в результате движения или удара. Имеет высокое разрешение (4mg/LSB), поэтому способен распознавать наклоны до 1 градуса.
Есть некоторые дополнительные функции. Функция Распознавание движения показывает, есть ли движение вдоль какой-либо из осей. Определение прикасания распознает одинарные и двойные прикасания. Распознавание свободного падения присутствует также. Эти функции можно присвоить двум пинам прерывания. Буферы FIFO используются для записи данных, чтобы уменьшить нагрузку на процессор. Режимы с низким энергопотреблением дают возможности управления питанием, исходя из движения, включая определение порога и измерение активного ускорения, при очень низких потерях энергии.
Примечание: Есть маркировка с указанием рабочего напряжения датчика 3-3,5 V DC. На самом деле 2.0-3.6 V DC.
Функции:
Рабочее напряжение 2,7-3,6 V DC
Низкое энергопотребление: 40 мкА в режиме измерения, 0,1 мкА в режиме ожидания @ 2,5V
Определение Одинарного/Двойного нажатия
Определение Свободного падения
Интерфейсы SPI и I2C
Техническое состояние : новое
Гарантия: 2 месяца
