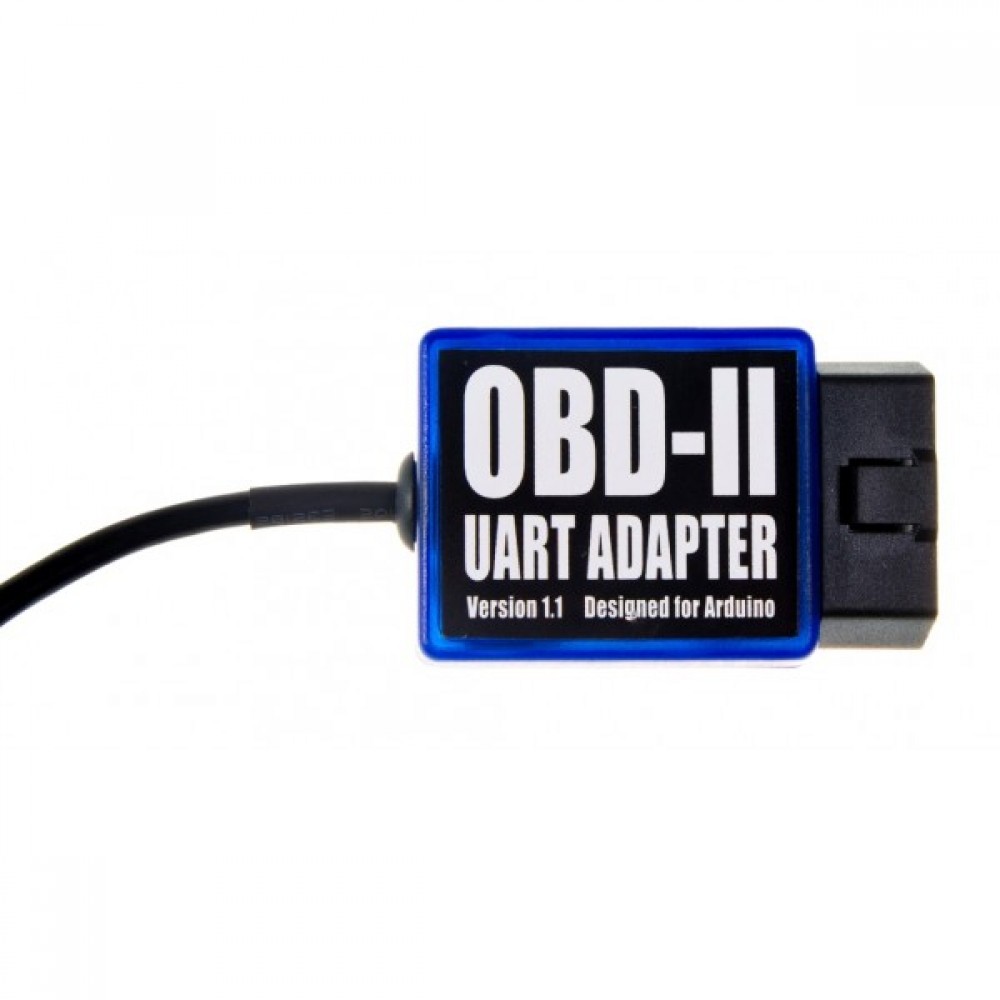

Хотите получать информацию о своей машине в реальном времени? Адаптер OBD-II UART позволяет делать это. Адаптер интегрируется в систему, как Arduino.
Адаптер OBD-II UART Adapter для Arduino работает как дата-бридж между портом OBD-II на машине и серийным UART-портом на Arduino, и снимет данные по машине, например, скорость или обороты с компьютера машины. Имея библиотеку Arduino, очень просто выполнять это. В адаптере есть MPU-6050 - акселеромтр/гироскоп/сенсор температуры плюс I2C-интерфейс. Акселерометр используется для снятия ускорения машины и усилия. Гироскоп используется для измерения ориентации мшины без GPS.
Кром вывода данных, также есть DC 5V питание для Arduino.

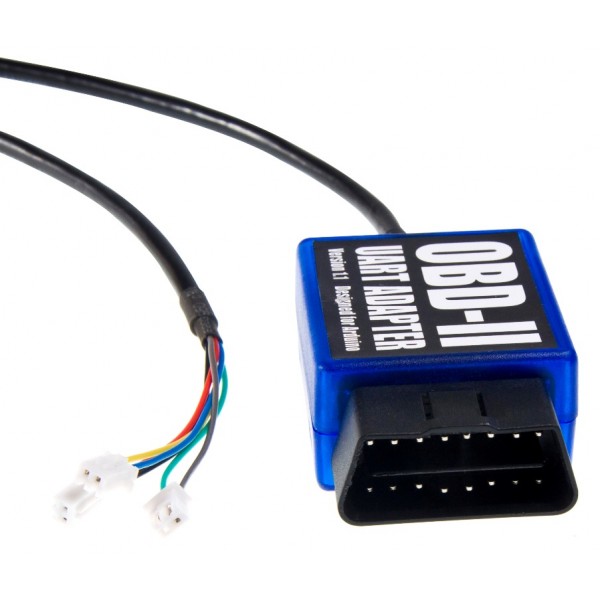

Адаптер имеет стандартный OBD-II-коннектор, который вставляется в OBD-II-порт в машине. Кабель разделяется на три коннектора, питания VCC/GND, OBD-II -коннектор данных (Rx/Tx) и коннектор сенсора I2C (SDA/SCL). Они могут подключаться к Arduino прямо или через шилд. Ваше устройство Arduino будет подключено только одним кабелем к машине.
Библиотека Arduino теперь поддерживает получение данных с акселерометра и гироскопа.
Функции модели В
Модель В имеет дополнительный модуль MPU6050. Акселерометр используется для снятия ускорения машины и усилия. Гироскоп используется для измерения ориентации мшины без GPS.
Модель имеет три коннектора на конце кабеля (в модели А - два), включая дополнительный коннектор типа SDA/SCL.
Когда адаптер вставлен в порт OBD-II автомобиля, модуль зафиксирован и может снимать данные. Пособие по программированию теперь доступно на официальном сайте Arduino.
Скорость автомобиля
Обороты
Позиция дросселя
Загрузка двигателя
Температура охладителя
Входная температура
Входное давление
Давление MAF
Давление топлива
Барометрическое давление
Ignition timing advance
Время работы двигателя
Расстояние преодоленное
О системе OBD
OBD - это бортовая диагностика, термин из автомобильной индустрии. Система дает разнообразную диагностическую информацию об автомобиле. Объем этой информации значительно увеличился с 80-х годов, когда впервые такие системы появились.
OBD II сейчас используется не только специалистами. . . . .
Применение
Утилиты проверки парка
Инструменты помощи водителю
Тестирование выхлопов
Телематика
Функции
На чипе STM32 (CAN-версия)
Коннектор вставляется прямо в OBD-II порт
Поддержка шины CAN, а также J1939, J1850, ISO 9141 и пр.
2-пиновый коннектор Rx/Tx для подключения к пинам Arduino
2-пиновый штекер питания - до 500 мА с защитой
Расширяемая библиотека Arduino
В модели В - трехосевой акселерометр, трехосевой гироскоп и сенсор температуры
Характеристики
Размер: 72x48x28 mm
Длина кабеля: 1m
Встроенные акселерометр и гироскоп
Техническое состояние: Новое
Гарантия 2 месяца
