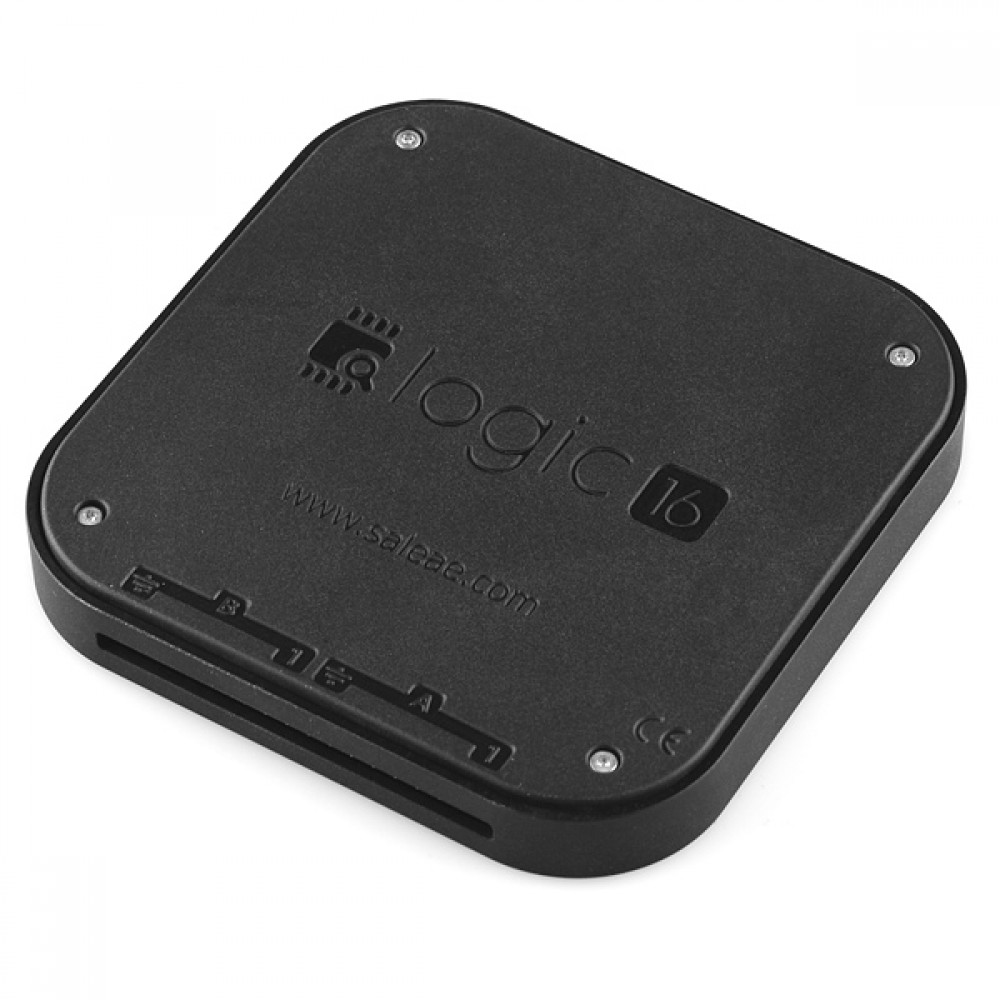

Микросхема - логический анализатор. Название - Logic16. 16-канальный логический анализатор с каналом по USB, стильный и компактный. Просто подключите его к компьютеру через USB-кабель, подключите тестовые щупы и установите Saleae Logic. 8 дополнительных каналов захвата сигнала по сравнению с младшей моделью, поддержка логических уровней 1,8V, а также 2.0V, 2.5V, 3.3V и 5V.
Есть защита от перепада напряжения с высоким импедансом и диодами. Многоразовый предохранитель защищает USB-заземление.
Корпус из алюминия и дополнительный корпус с застежкой. Для диагностики "в поле", а также в качестве дополнения к любому рабочему месту.
Размер: 3.12 x 3.12 x 0.39 дюйма
Вес: 2.6 унций
Функции:
Диапазон входного напряжения: -0.9V - 6V
Работает с системами 1.8V, 2.5V, 3.3V, и 5V
Входной импеданс: 180 кОм (типичный приблизительный)
Максимальный входной диапазон: Квадратная волна 25 МГц
Одновременно может переключаться между 8 каналами и всеми напряжениями.
Измерение пульсации: +/- 10ns @ 100MHz, +/- 20ns @ 50MHz, +/- 40ns @ 25MHz, +/- 80ns @ 12.5MHz
До 10-байтные пульсации. Абсолютный максимум зависит от сжатия данных, доступной памяти и операционной системы. 10-байтные образцы с большим сжатием.
Доступные сэмплрэйты: 100MHz, 80MHz, 50MHz, 40Mhz, 32MHz, 25MHz, 16MHz, 12.5MHz, 10MHz, 8MHz, 6MHz, 5MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz
Максимальные сэмплрэйты: 100MHz @ 2 канала, 50MHz @ 4 канала, 25MHz @ 8 каналов, и 12.5MHz @ 16 каналов.

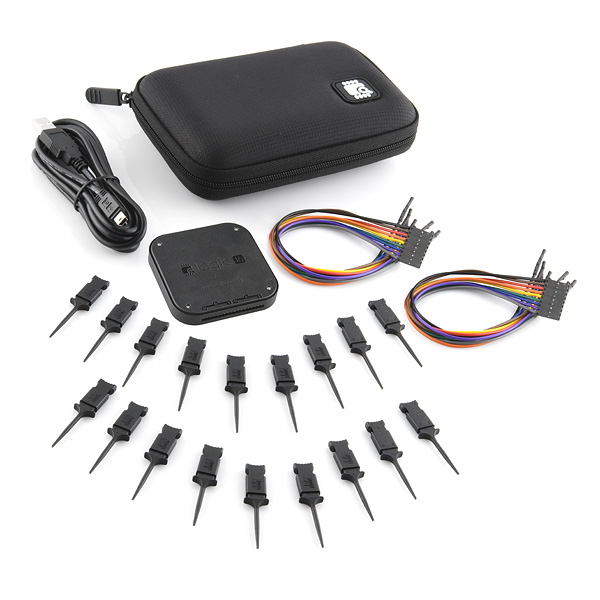

В комплекте:
Logic16 (полностью протестировано)

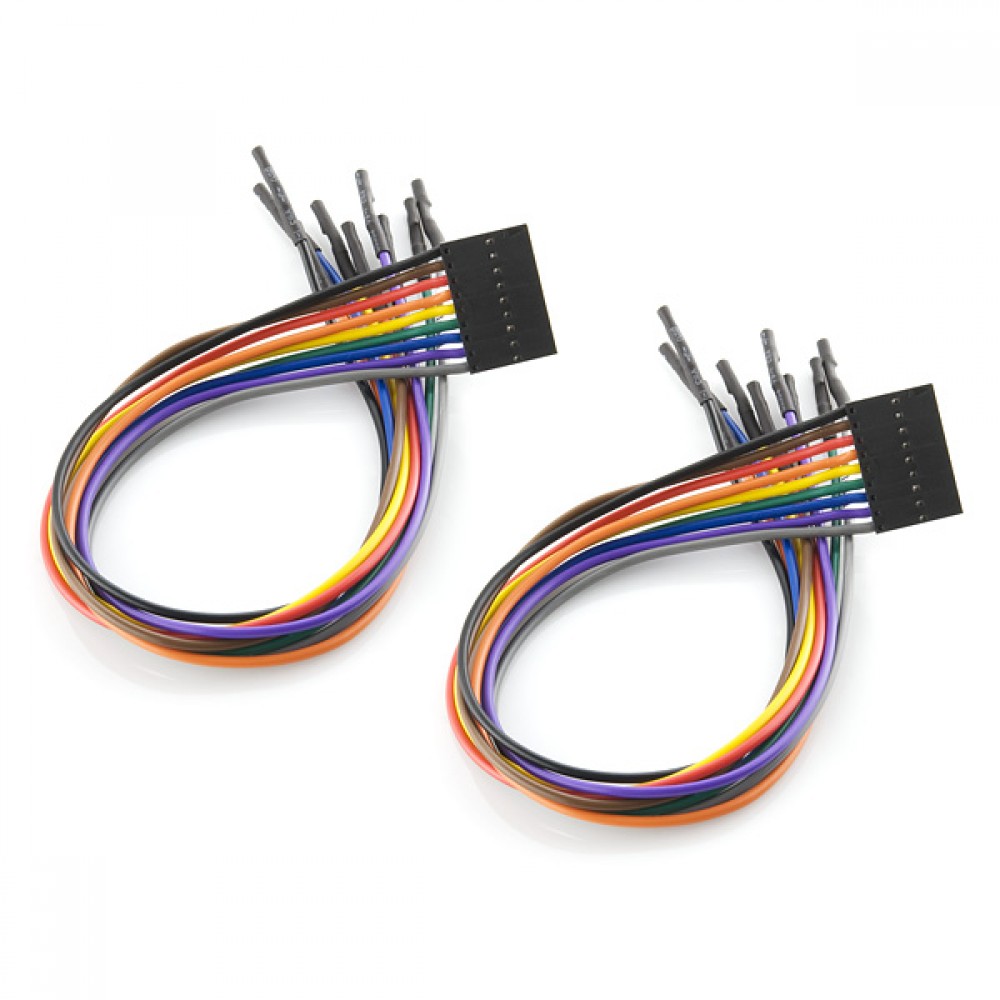

2 x тестовых набора

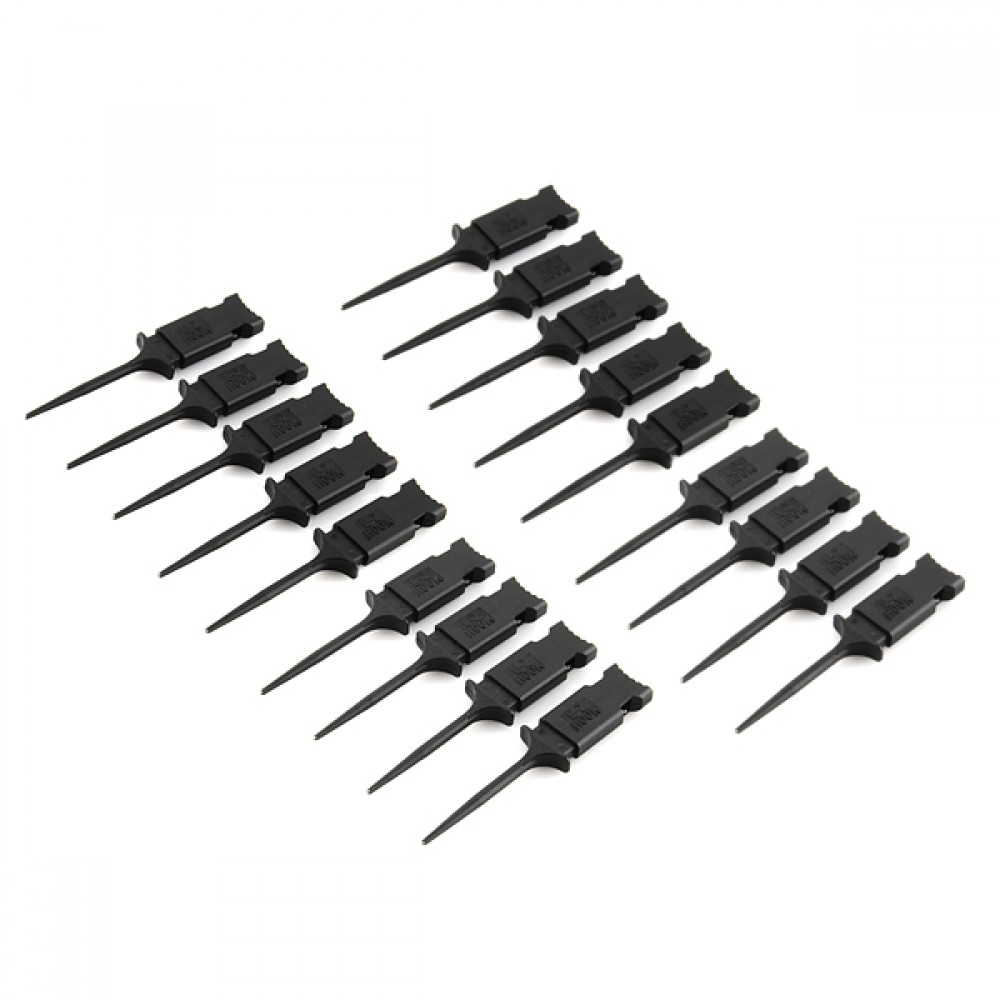

18 x мини-клипс

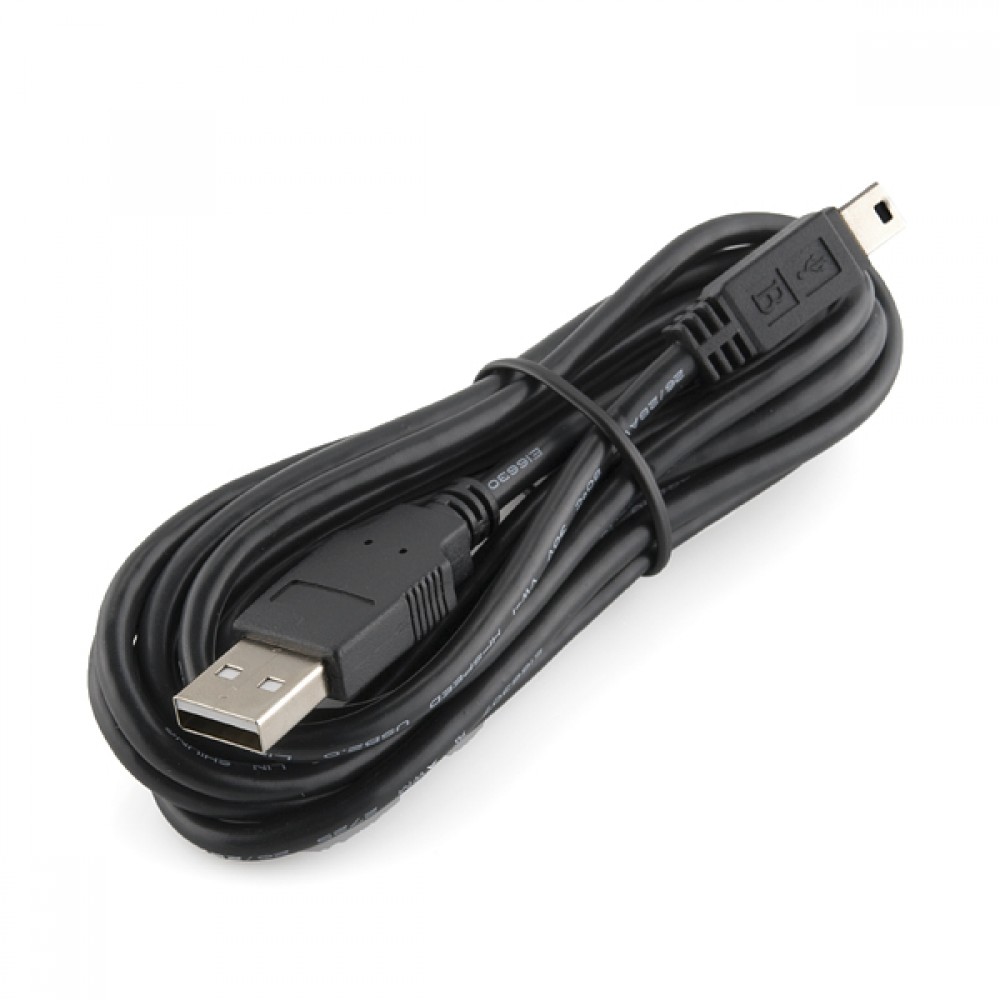

Кабель USB A to mini-B 2-метровый

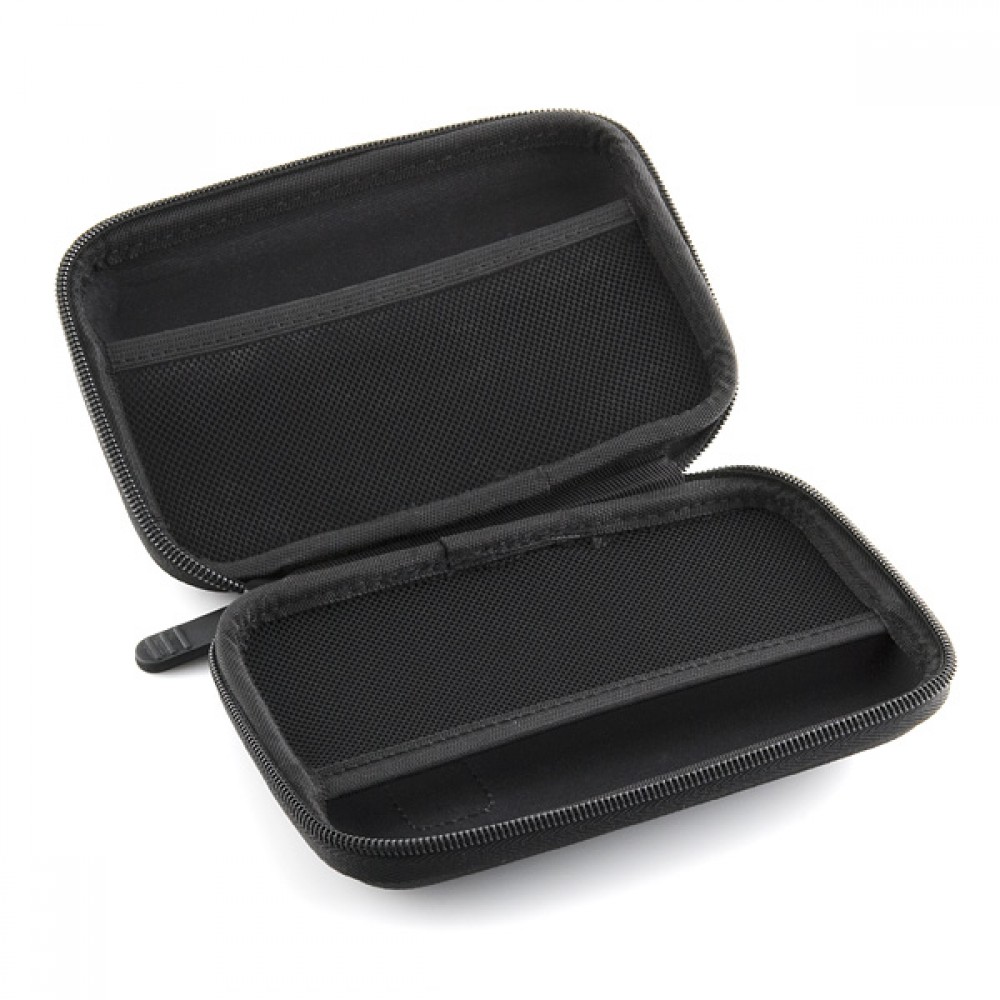

Коробка для ношения
Техническое состояние : новое
Гарантия: 2 месяца
