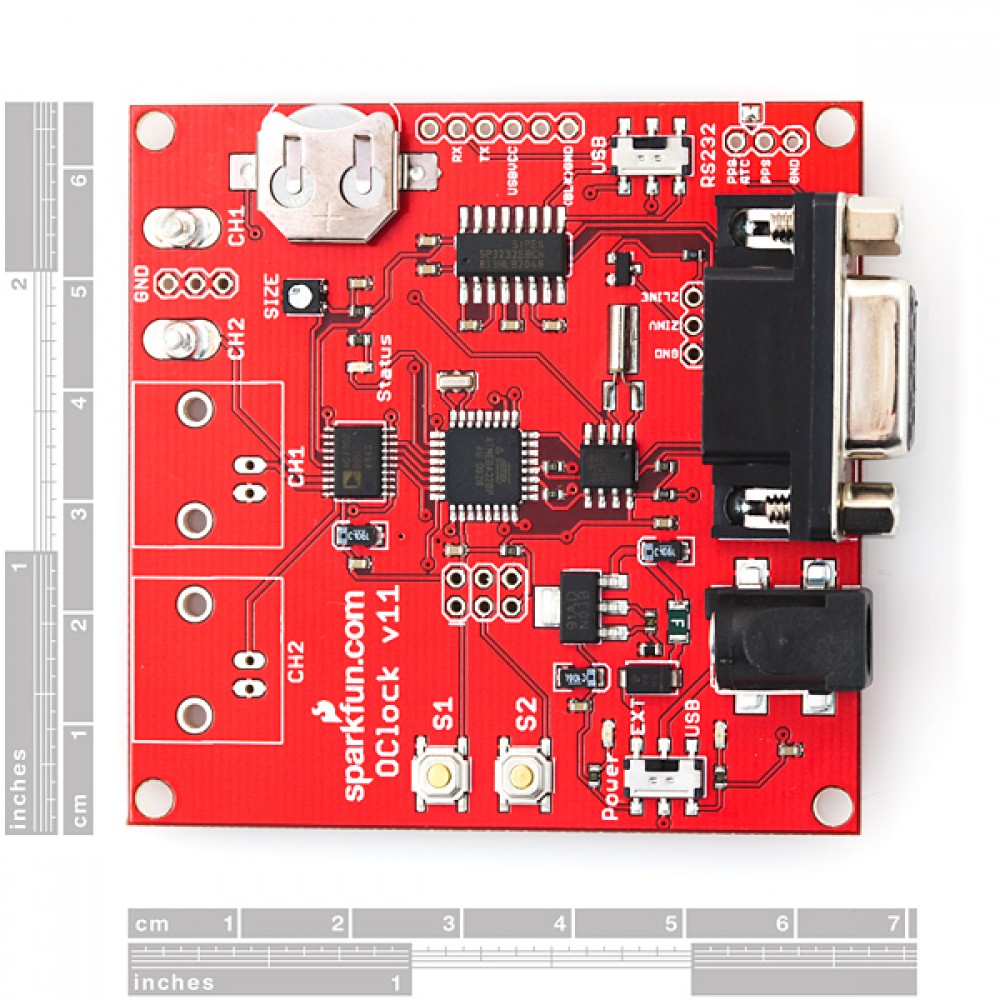

О-Clock превращает X-Y-аналоговый осциллограф в аналоговые часы или терминал. Кроме того, он может использоваться в качестве генератора функций для тестирования. Он практически соответствует AVR Oscilloscope Clock Kit, но это SMD-плата и поставляется в собранном виде.
О-Clock построен на базе ATmega328 с RTC-генератором с интерфейсом DS1307 и ЦАП AD7302. Обеспечивается бэкап батарейки для надежности. Осциллограф может подключаться к О-Clock через коаксиальные BNC-разъемы (не входят в набор), или же через СН1/2.
Время и другие вводимые данные задаются кнопками на плате или через интерфейс RS-232. 0,1" контакт дает доступ к UART-порту ATMega для подключения дополнительного USB-интерфейса через наш разветвитель FTDI Basic Breakout. GPS-модули или прочие источники PPS-данных могут подключаться в качестве внешних генераторов.
В комплект входит заводское программное обеспечение. На дисплее доступен выбор из 37 сочетаний. Можно даже использовать О-Clock как реминал либо как генератор функций. Кроме этого, загрузчик легко обновляем.
Приложение терминала может поддерживать векторную графику, а значит, отображать простые игры, например, Asteroids, на других компьютерах.
Питание обеспечивается через USB или кабель питания DC 8-15 В к центральному (+) разъему 5,5х2,1 мм.
Примечание: Блок питания и BNC-разъемы не входят в комплект (см. аналогичные товары).
Если у Вас старая версия набора, информация, приведенная далее, может Вам помочь.
Новые функции в прошивке версии V4:
Переработанное экранное меню
Контроль частоты 1-9 минут
Режим векторной графики для игр типа Asteroids
Поддерживает скорость 250 000 бод
GPS-режим с функцией памяти скорости серийного порта
Экран справки
Будильник
Переработанный интерфейс часов
LED-индикатор с показом времени азбукой Морзе
Генератор функций на 1 цикл быстрее
Команда IOCTL для выбора нестандартных опций
Функции:
Подключается к X-Y аналоговому осциллографу через щупы либо BNC-разъемы
Две кнопки с легким ходом для навигации в экранном меню
Интерфейс RS-232 (доступен USB-интерфейс через переходник USB-Serial)
0,1'" переходник для снятия сигнала внешнего генератора (GPS, 1PPS, Rubidium Oscillator).
Доступно 37 конфигураций дисплея
Режим калибровки дисплея
Контроль четкости
Загрузчик, совместимый с STK500v1
Интегрированный модуль Real-Time Clock IC с кристаллом 32.768 кГц и бэкапом батарейки: эти часы не теряют время!
Дополнительно: Ваше имя на дисплее часов
Настройки Automatic Time и Date при подключении к NMEA-выходу GPS-модуля (Серийное подключение по TTL).
Режимы терминала и генератора функций
Режимы Демонстрации и Отдыха
Автоматический перевод часов на 2008-14 года (США и ЕС)
Доступна опция Полной перезагрузки данных в EEProm Configuration Data
Гарантия 2 месяца
