Блок для Serial Enabled LCD

Блок для Serial Enabled LCD

Артикул:  2951rd
160 грн.
Наличие: нет в наличии
Модель: LCD-00258
+

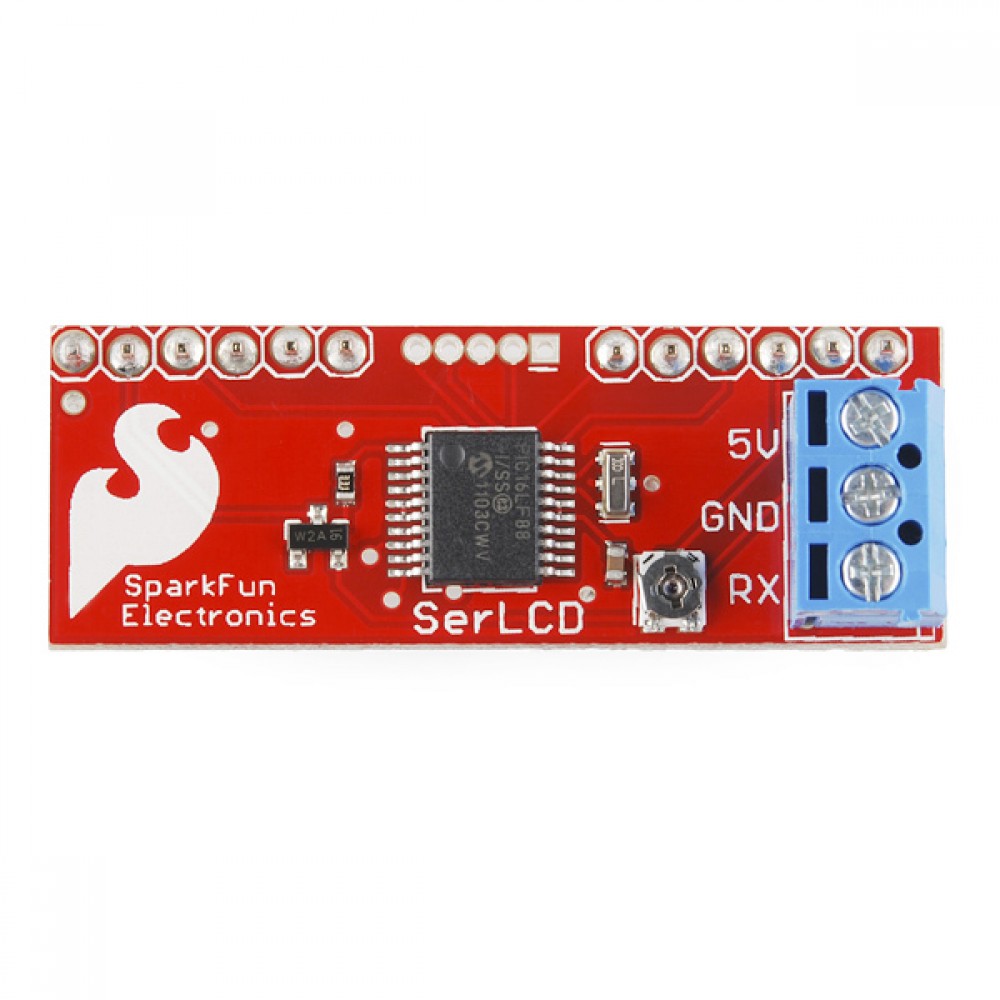

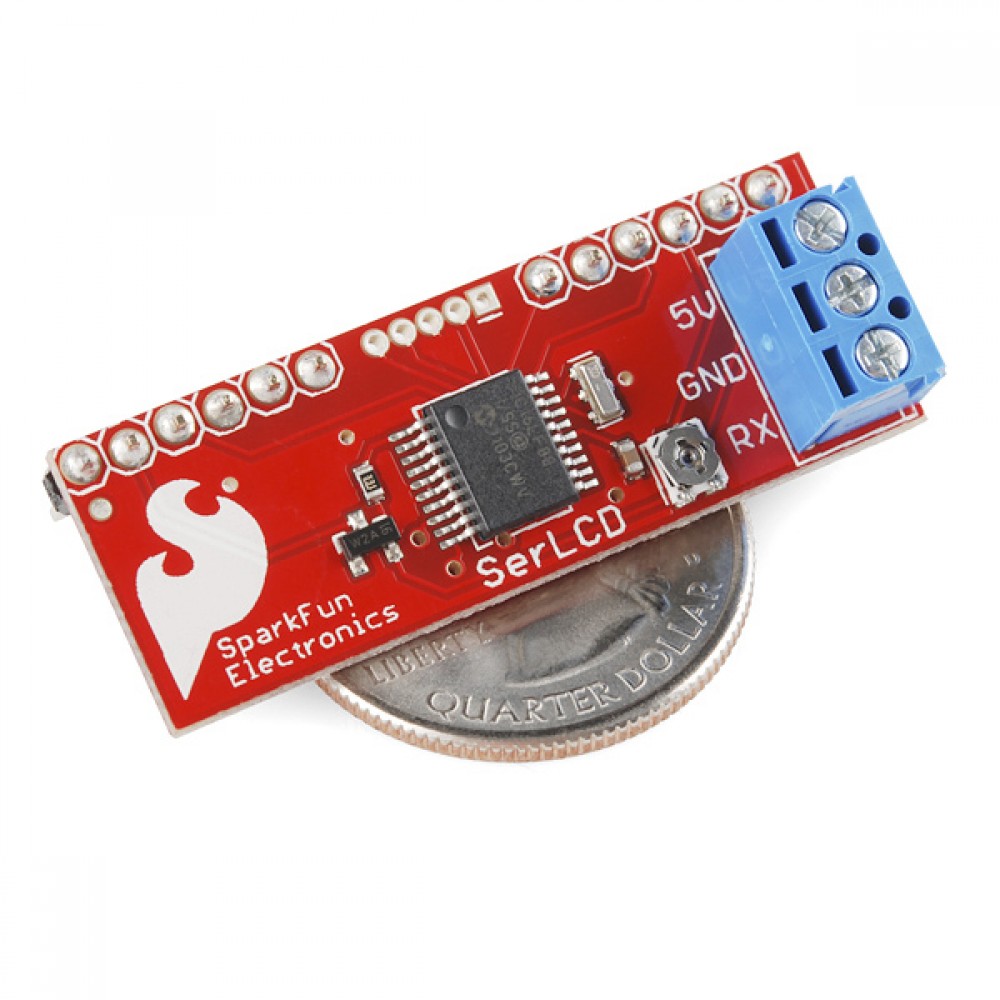

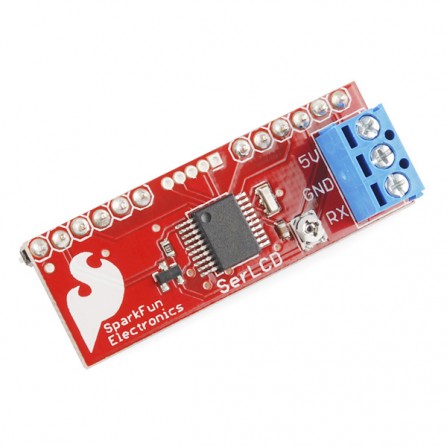

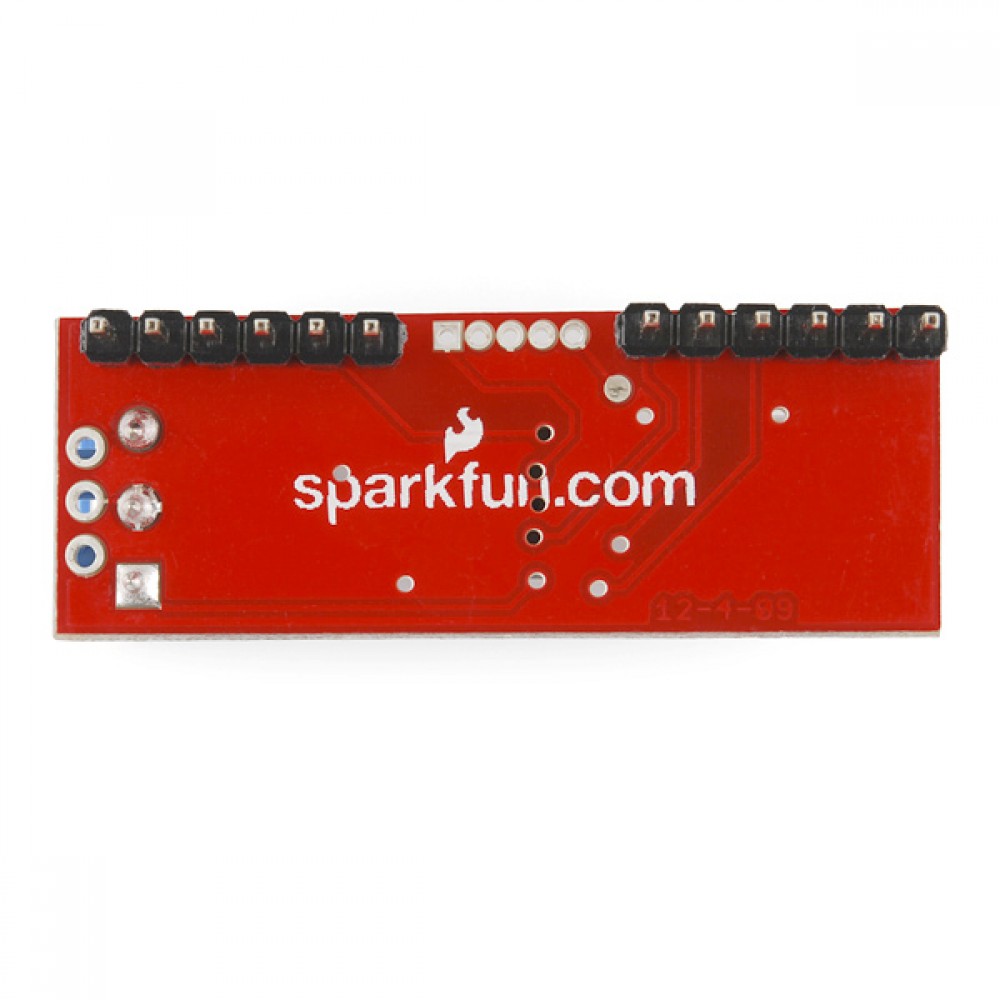

Серийный LCD-экран для управления посредством одножильного серийного интерфейса. Модульный блок для него принимает команды HD44780. SerLCD поддерживает 16- и 20-символьные экраны с 2 или 4 строчками.

Коммуникация с SerLCD требует 5V TTL на стандартной скорости 9600 бод (8-N-1). Можно настроить любую скорость - 2400-38400 бод. Питание, земля и RX-пины выведены на 3,5-мм терминал.

SerLCD может выключать подсветку для экономии. Есть также потенциометр для регулировки контрастности.

Примечание: В технических данных указана схема 16F688,  на самом деле это 16LF88. .

Функции:

PIC 16LF88 использует UART
Скорость передачи 2400, 4800, 9600 (стандартная), 14400, 19200 и 38400
Место для прототипирования
Скорость обработки 10 МГц
Входящий буфер хранит до 80 символов
Транзистор подсветки выдерживает до 1 А
PWM-модуляция подсветки позволяет регулировать яркость и потребление тока
SMD-детали позволяют сократить размеры устройства вдвое
Малое время загрузки
Экран можно отключить через загрузчик
Задаваемый пользователем экран загрузки
Размер: 1,7х2,2 см

Техническое состояние : новое
Гарантия:  2 месяца
