Создан Bus PirateI при помощи Ian Lesnet и представлен на Hack a Day, инструмент для коммуникации между ПК и встраиваемыми устройствами по серийным протоколам, напряжение 0-5.5VDC. Устраняет проблемы в прототипировании при работе с новыми чипами.
Работа с устройством простая и эффективная - вводите команды в терминале на компьютере, эти команды интерпретируются Bus Pirate и отправляются через соответствующий протокол. Устройство также интерпретирует данные, отправленные из встраиваемого устройства назад к терминалу на компьютере. Есть бутлоадер, установленный на PIC, который позволяет обновлять firmware и изменять функциональность.

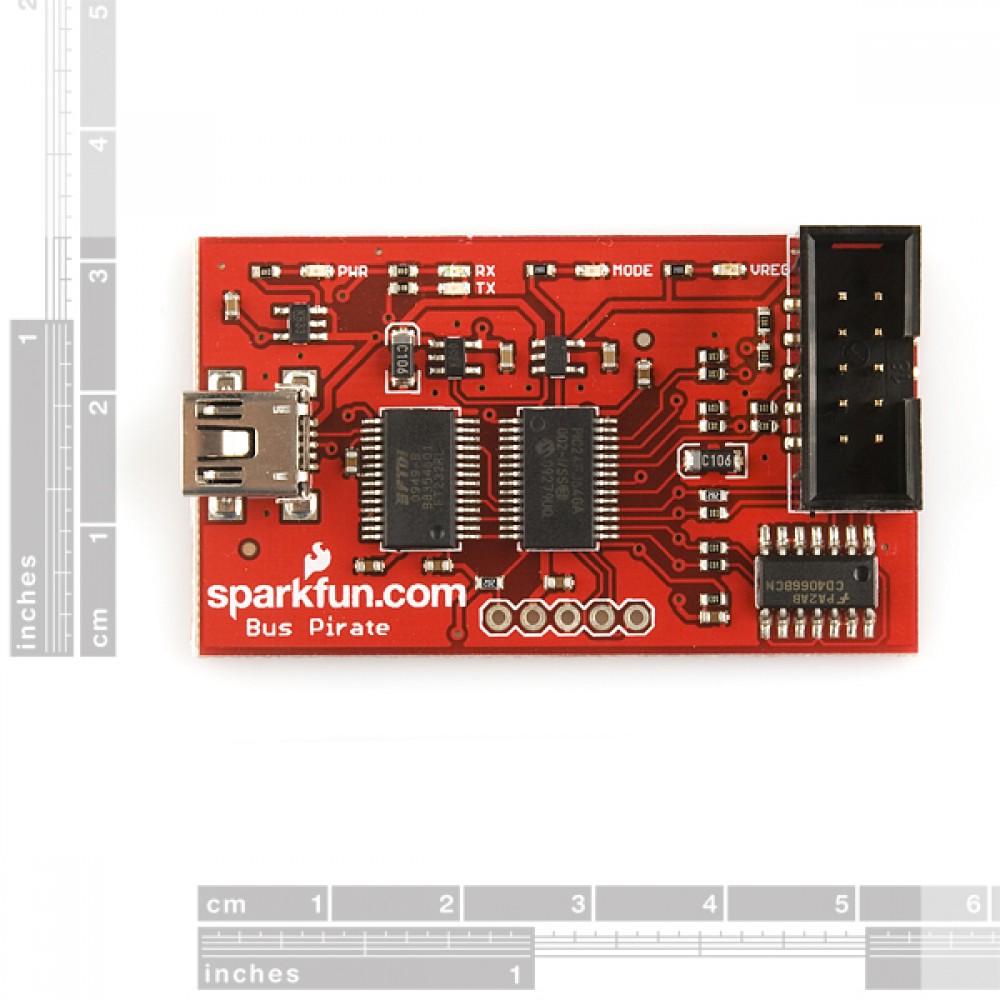

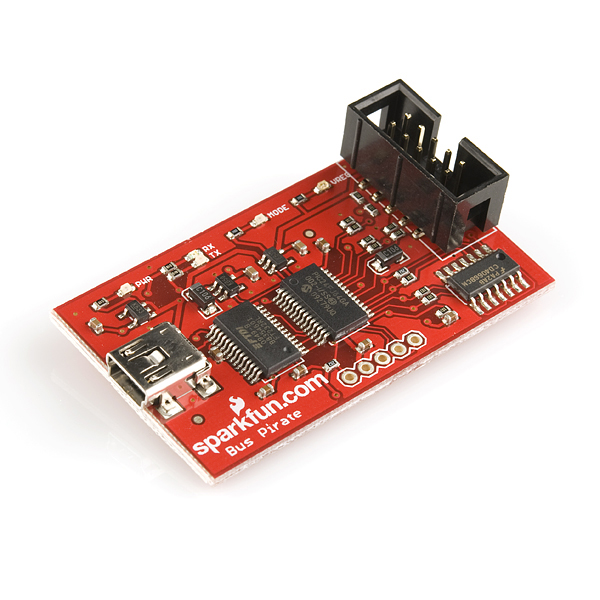

Компоненты Bus Pirate -процессор PIC24FJ64 и чип FT232RL USB-to-Serial. Коннектор USB mini-B собран на плате, и когда вы вставляете его в компьютер, он становится виртуальным СОМ-портом. Разпиновка 2х5 i/O переходников хорошо документирована.
Заказывайте сейчас! . .
Примечание: Продукт создан при содействии Ian Lesnet. Часть выручки направляется ему для поддержки продукта и продолжения разработки.
Функции:
Поддерживаемые протоколы:
1-Wire
I2C
SPI
JTAG
Асинхронный серийный
MIDI
ПК-клавиатура
HD44780 LCD
2 и 3-проводные библиотеки с контролем пинов
Режимы bitbang, 1-Wire, I2C, SPI, и UART
Пины принимают 0,5-5 V
0-6 В щупы
1Hz - 40MHz измерение частот
1kHz - 4MHz pulse-width modulator, генератор частот
На плате pullup-резисторы
Схемы питания с софтовым сбросом
Макросы для частых операций
Снифферы на шинах (SPI, I2C)
Бутлоадер для обновления firmware
Режим USB->serial
10Hz - 1MHz логический анализатор
Scriptable на языках Perl, Python, и пр.
Перевод даже на испанский и итальянском языках
Виртуальный СОМ-порт
Может работать как программатор AVR STK v2

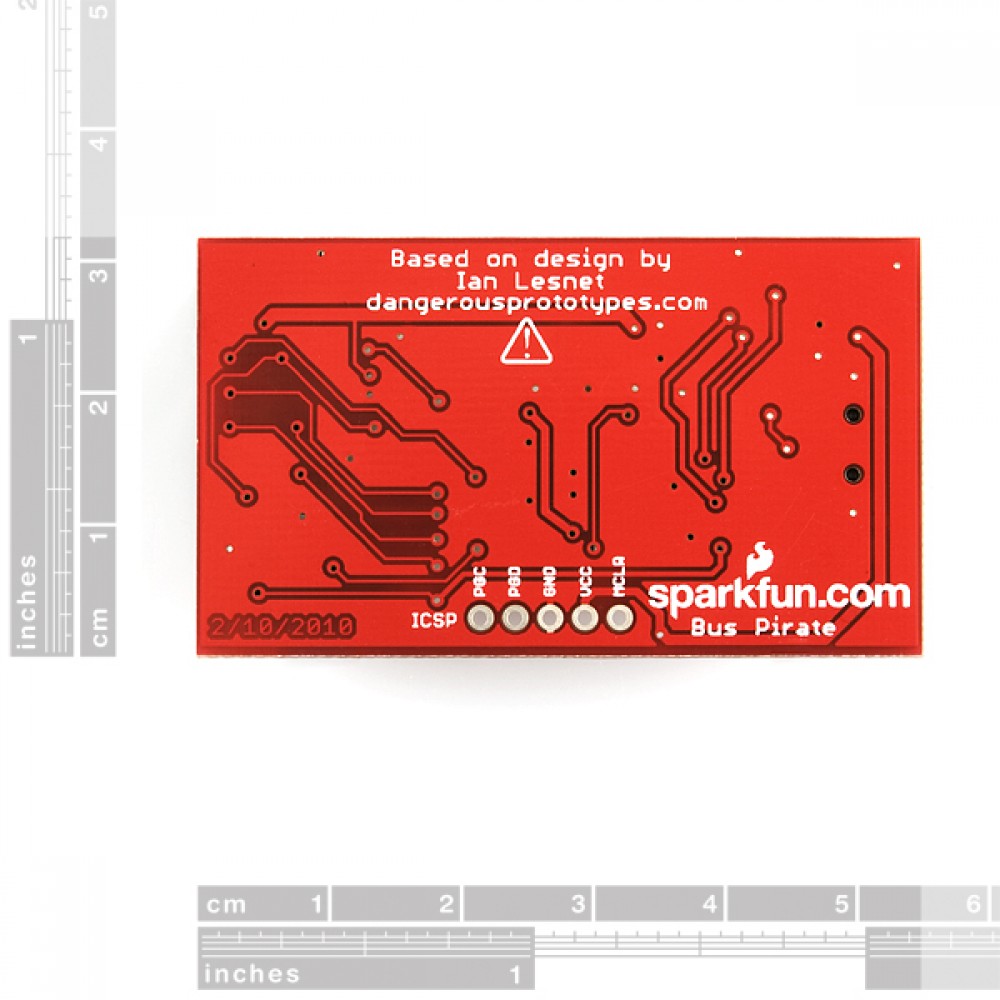

Доступ к PIC24FJ64 ICSP-порту для программирования
Размер: 53 x 30 мм
Техническое состояние: Новое
Гарантия 2 месяца
