CMPS10  Магнитный компас с компенсаций наклона

CMPS10 Магнитный компас с компенсаций наклона

Артикул:  703rd
335 грн.
Наличие: нет в наличии
Модель: SEN0072
+

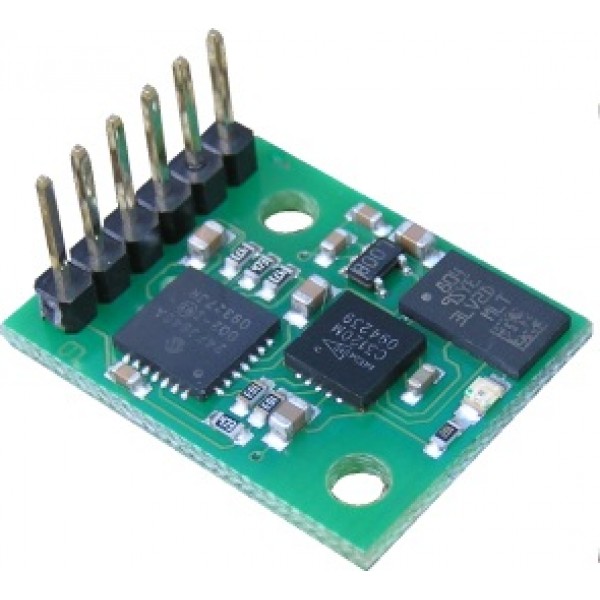

CMPS10 модуль компенсирует наклон компаса. Используя 3-осевой магнитометр, 3-осевой акселерометр и мощный 16-битный процессор, CMPS09 была разработана, чтобы устранить ошибки, вызванные наклоном печатной платы.

Выход из трех датчиков, измеряющих х, у, z компоненты магнитного поля используется для расчета.

Модуль CMPS10 требует источника питания на 3,3 - 5В и 25мА тока. Есть три способа работы: последовательный интерфейс, интерфейс I2C или ШИМ-выход.

Разрешение - 0,1 градуса
Точность - горизонталь, 3-4 градусов.
Точность - наклон до + / - 60 градусов, 4-5 градусов
Выход 1 - интерфейс I2C, SMBus совместимый, 0-255 и 0-3599, 100 кГц
Выход 2 - последовательный порт, 9600 бод, без проверки четности, 2 стоповых бита и 3,3-5В уровня сигнала
Выход 3 - синхронизация импульса:  1 мс до 37мс с 0,1 мс шагом

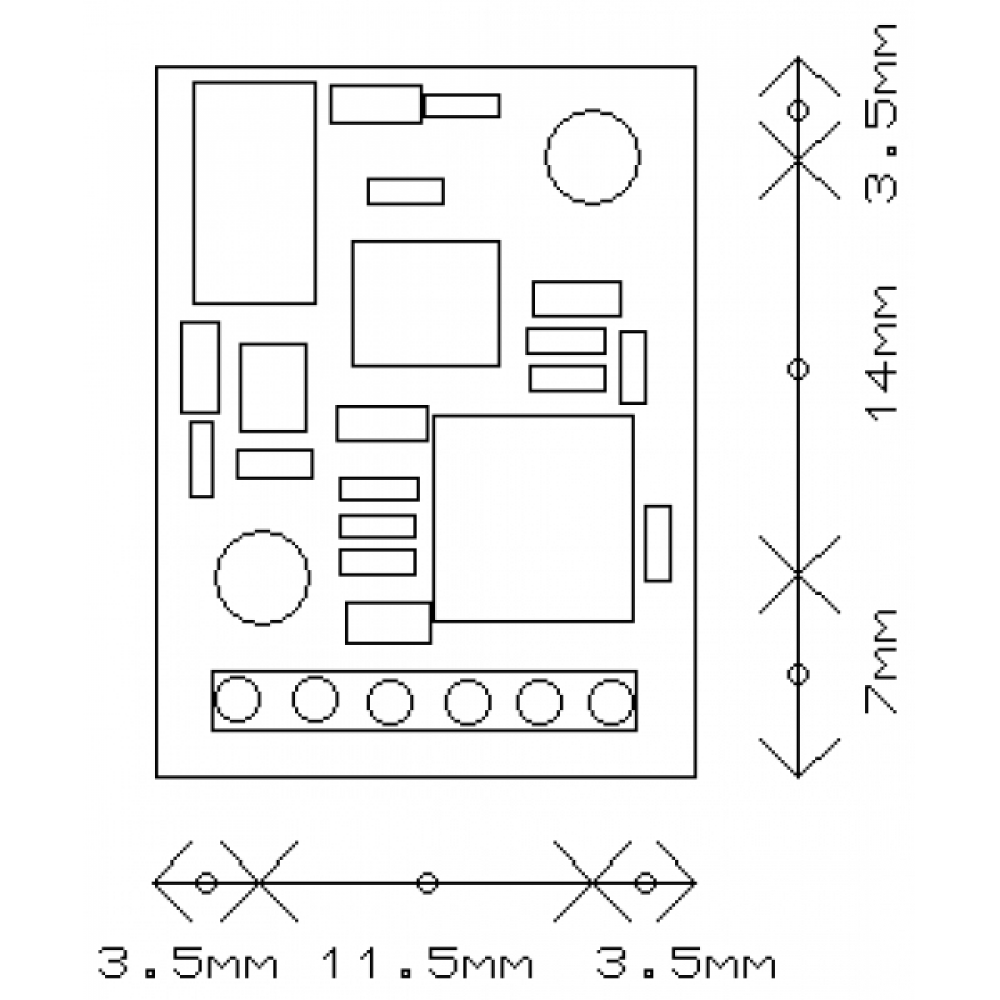

Размеры: 24мм х 18мм
