Драйвер мотора 2.5A MC33926

Драйвер мотора 2.5A MC33926

Артикул:  3349rd
280 грн.
Наличие: нет в наличии
Модель: ROB-11080
+

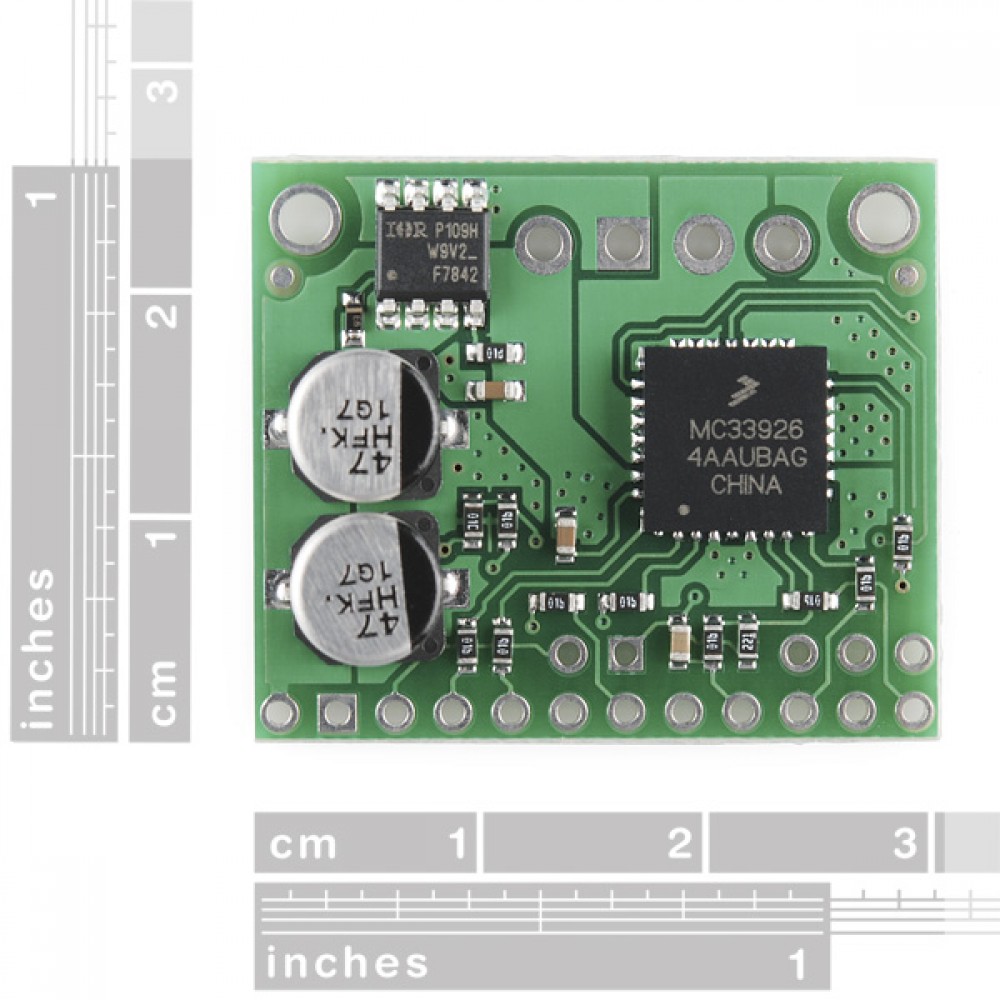

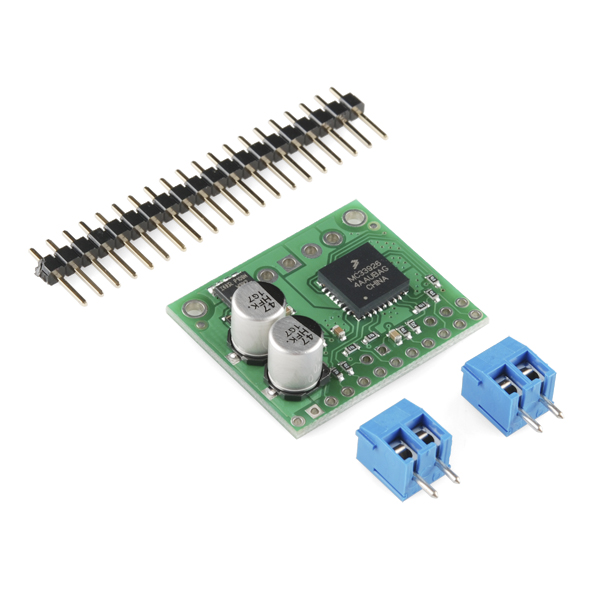

Компактные драйверы моторов на основе Freescale Semiconductor MC33926 производства Pololu, для управления мотором с напряжением 5-28V, и пиковым током до 5А. На плате есть все компоненты типовой диаграммы на странице 25 Технических характеристик MC33926, плюс индикаторы направления и FET для защиты батареи от обратной полярности. Все, что осталось добавить - микроконтроллер или другая управляющая микросхема, для включения и выключения H-Bridge.

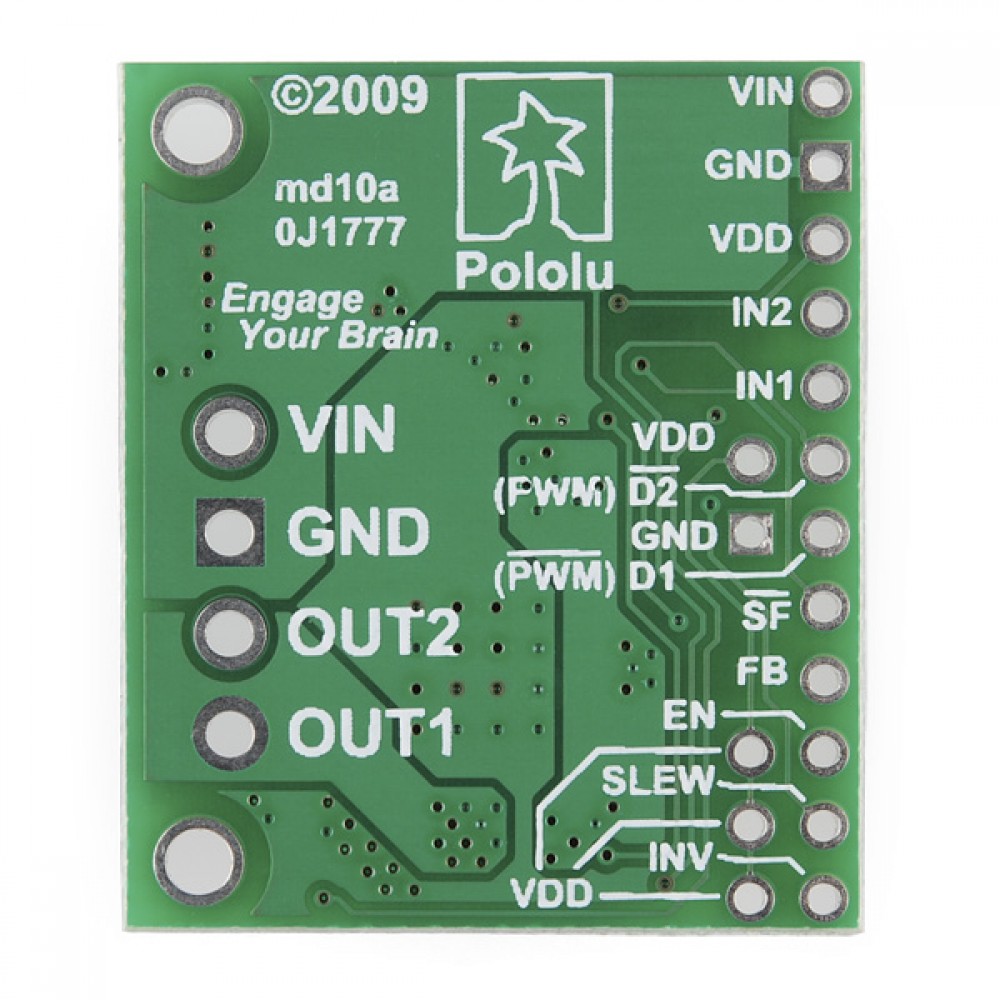

Пин Enable (En) не имеет нагрузочного резистора, поэтому необходимо придать ему +5V, чтобы перевести чип в активное состояние. Выходной пин FS (активный при низком напряжении) может быть оставлен отключенным, если вы не хотите мониторить сбои в драйвере. Если он подключен, ему необходимо придать внешний нагрузочный резистор. Пины IN1 и IN2 управляют направлением движения, пин D2 можно присвоить как PWMed и управлять скоростью мотора. Линия D2 не отключена, она отключает драйвер, когда получает низкий сигнал. Если D1 или D2 отключили драйвер, пин FS получит низкий сигнал. Пин FB выводит напряжение, пропорциональное высокому току в H-Bridge, приблизительно 0,59V на 1 Ампер выходного тока.

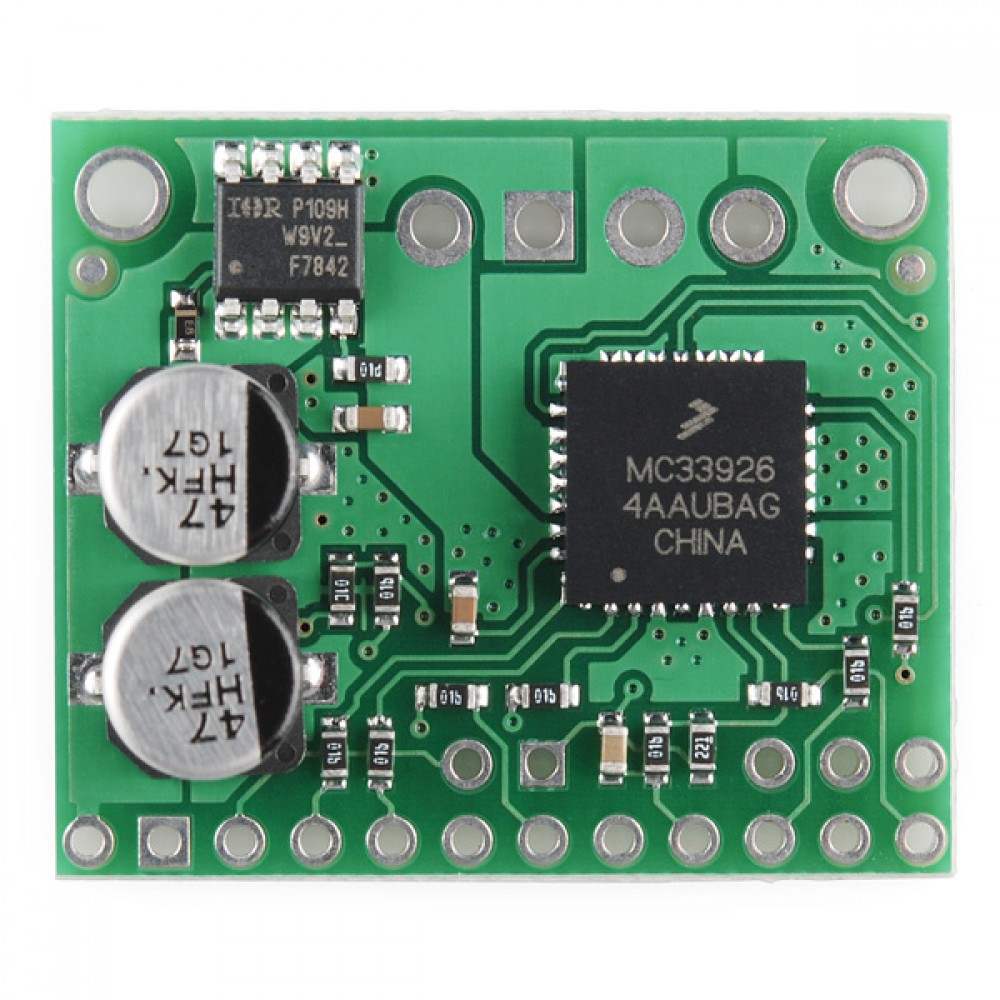

Плата драйвера имеет два SMD-конденсатора на 47 мкФ и 35V, и проемы для установки дополнительного конденсатора сквозного монтажа. Этот третий конденсатор может быть добавлен к первым двум, чтобы еще больше ограничить помехи на главную линию питания, или же может быть добавлен вместо первых двух, что позволит драйверу работать с высокими напряжениями.

Драйвер MC33926 имеет максимальный допустимый постоянный ток 5А. Однако сам чип будет перегреваться при более низких токах. Ток зависит от теплоотвода от драйвера. Плата сконструирована так, что отводит тепло от чипа, но надежнее поставить радиатор.  Внимание: плата может быть очень горячей при перегревании чипа, поэтому осторожно.

В отличие от других H-Bridge, MC33926 имеет функцию постепенного уменьшения тока при достижении 5А, или по температуре чипа. То есть, если чип работает на грани возможностей, мотору будет придаваться меньше мощности, но не будет отключения.

Функции:

1 канал мотора
Рабочее напряжение 5-28 В
Постоянный выходной ток 2,5А
Пиковый выходной ток 5А
Пропорция 0,59 V на 1 А на пине FB
Макс. частота PWM 20 кГц
Защита от некорректной полярности
Размер: 2,6х3 см

Техническое состояние : новые
Гарантия:  2 месяца
