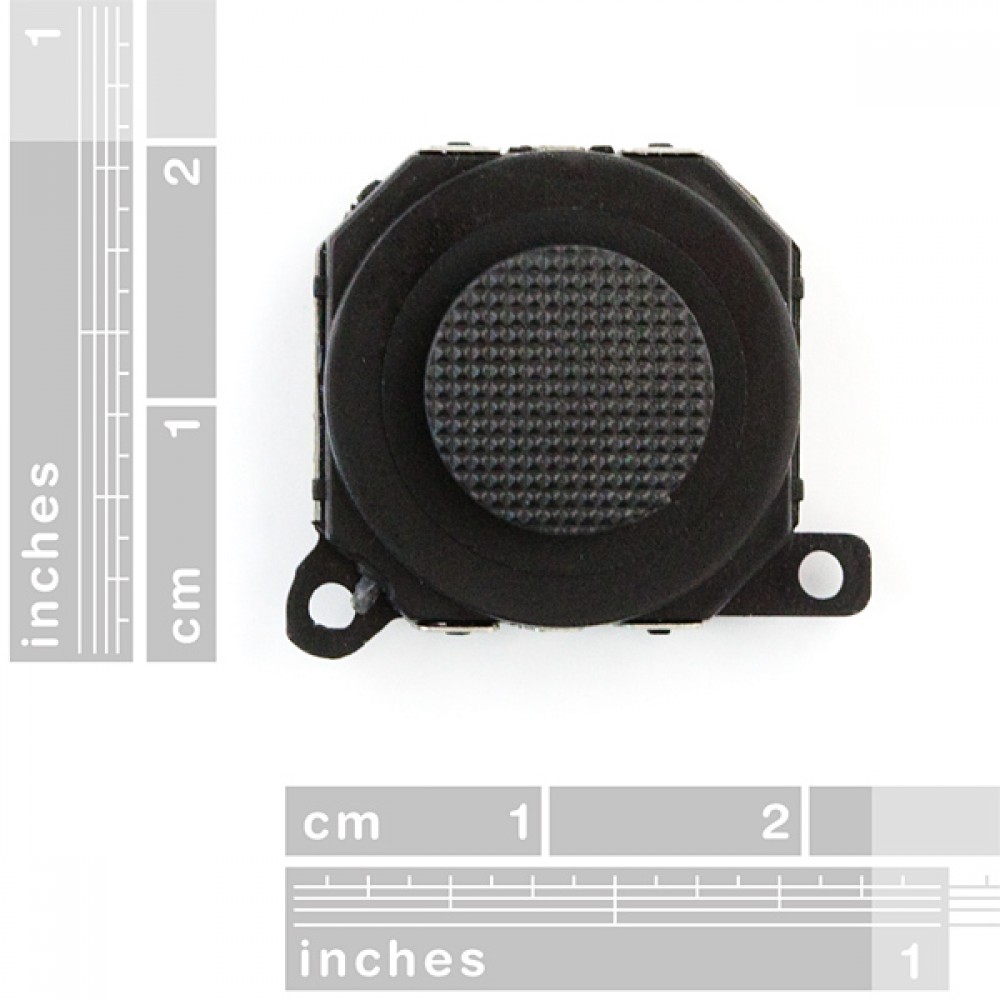

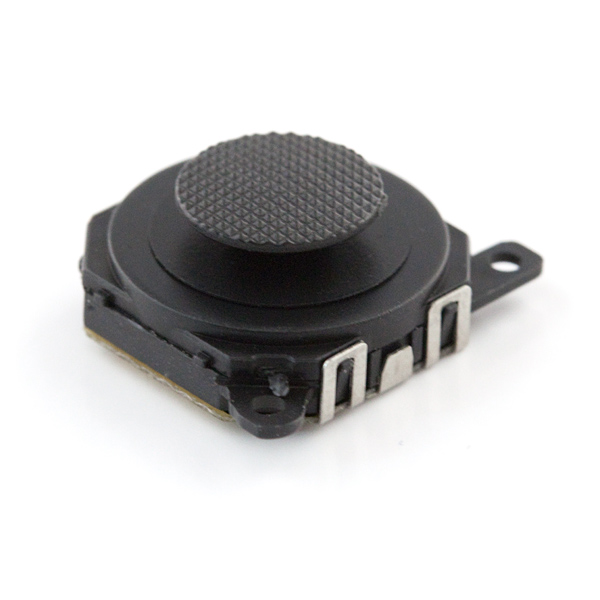

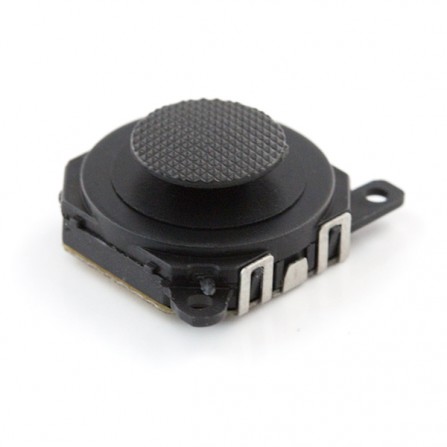

Резистивный аналоговый джойстик, очень похожий на PSP1000. Эти компактные джойстики отличаются тем, что имеют проскальзывание.
Наши клиенты предоставляют распиновку:

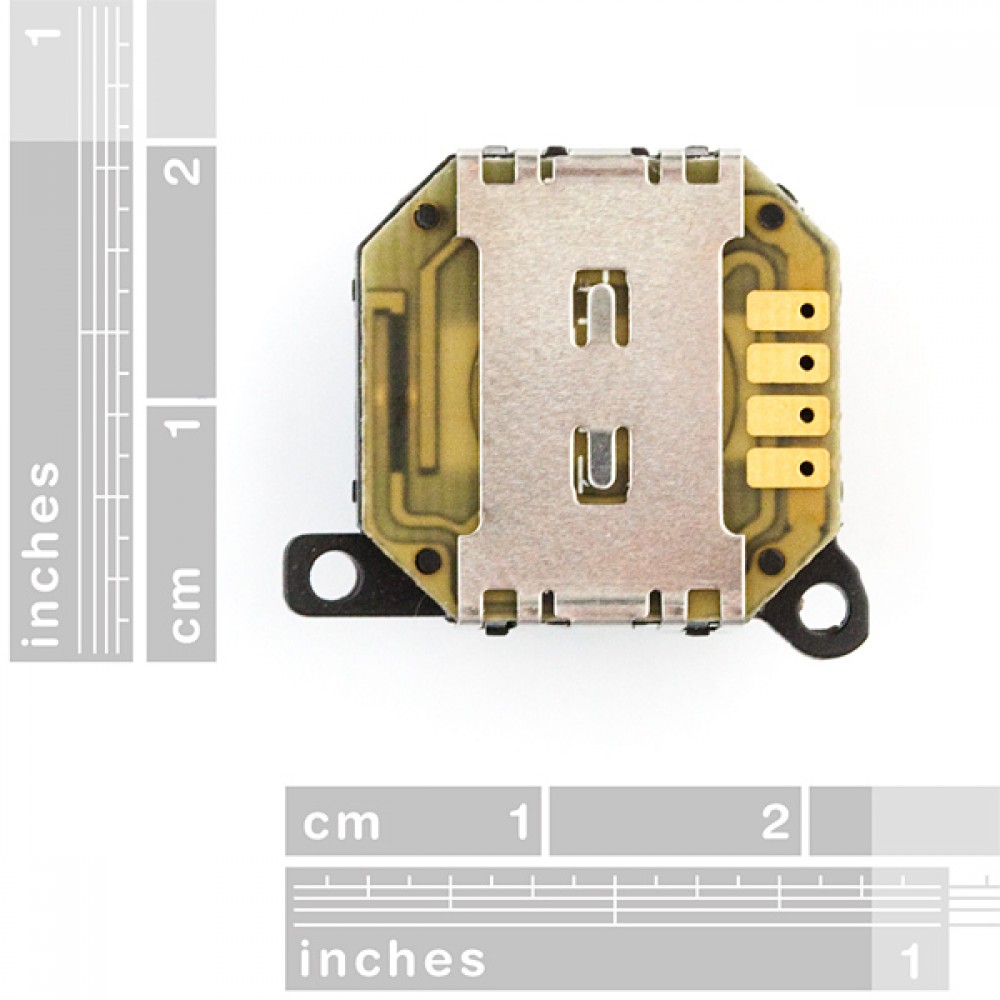

Пины внизу от вас и указывают к вам, от левого (пин 1) до правого (пин 4):
1) x-axis output
2) +5V
3) y-axis output
4) gnd
Пин 4 - самый близкий. При подключении к Arduino я получил диапазон от 128 до 775 на каждой оси.
Конденсатор можно снять, он покрыт липким материалом, поэтому палец не будет проскальзывать.
Подложки с промежутком 2 мм, но можно использовать наши 2,54-мм переходники. Мы действительно пытались сделать качестенную плату. Скоро она будет доступна!
Техническое состояние: Новое
Гарантия 2 месяца
