Electronic brick - большая кнопка

Electronic brick - большая кнопка

Артикул:  1917rd
25 грн.
Наличие: нет в наличии
Модель: IM120710022
+

Описание

Что такое electronic brick? Это электронный модуль, который вместе с другими подобными блоками собирается как Lego (фиксируется без пайки). По сравнению с обычными платами и схемами, состоящими из припаянных деталей, electronic brick имеет стандартизированный интерфейс типа plug-n-play, что упрощает сборку прототипов. Существует множество таких дискретных модулей, мы предлагаем около 20 - с различными функциями, например, кнопки, сенсоры, Bluetooth-модули, они работают как сенсоры, драйверы моторов, Ethernet-модули и пр. Мы планируем расширять ассортимент модулей.

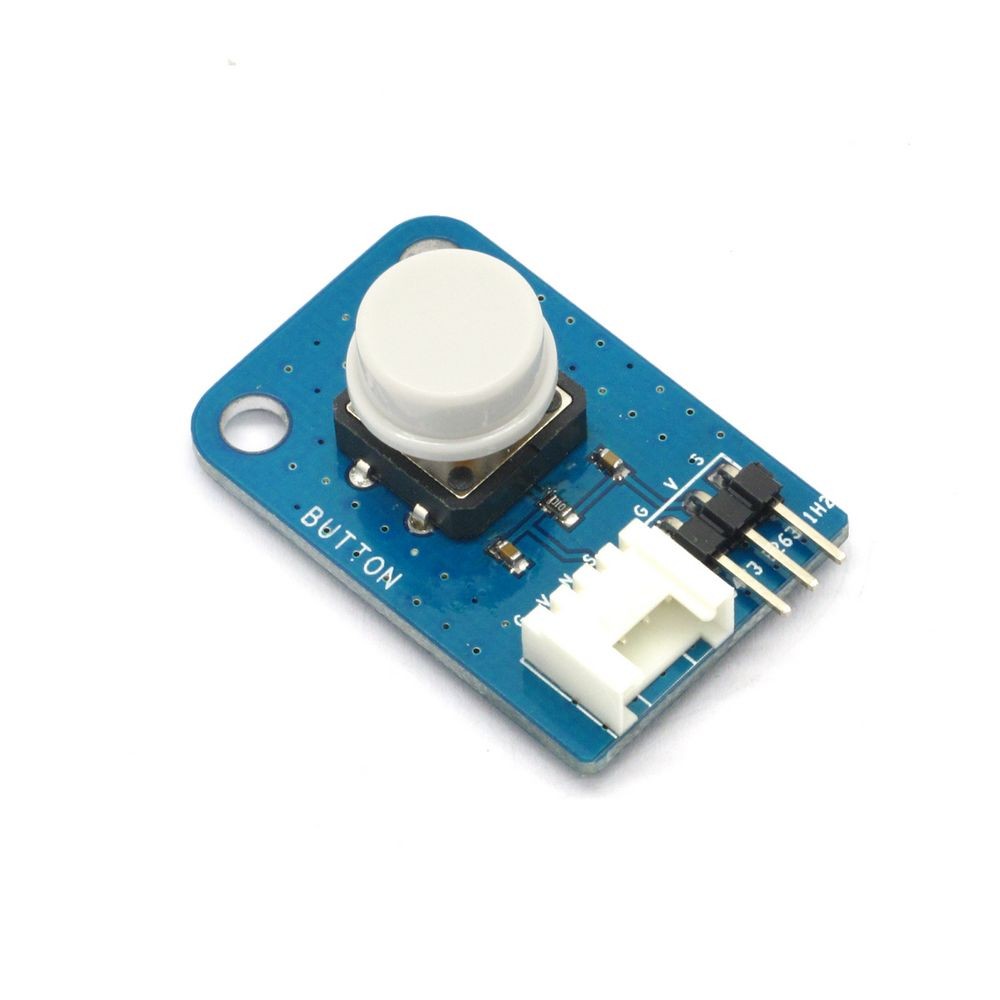

Кнопка-electronic brick подходит под размер пальцев, подключается к I/O-порту материнской платы (или отключается для проверки состояния, например, для контроля состояния ON/OFF LED-лампочки).

Функции

1. Простой формат plug-and-play. Совместимый со стандартными интерфейсами 2,54 мм и 4-пиновым Grove.

2. Используются стандартные проемы M4, совместимые с наборами типа Lego и Makeblock.

3. Кнопка с функцией уменьшения дребезжания



Технические данные:

Размер печатной платы

36.0mm X 14.0mm X 1.6mm

Рабочее напряжение

3.3 или 5V DC

Рабочее напряжение

3.3 или 5V DC

Поддерживаемые интерфейсы

3-пиновый 2,54 мм и 4-пиновый Grove (1)

Примечание 1: S - цифровой выходной порт, V и G - напряжение общего коллектора и заземления соответственно В целом цифровой выход равен VCC: когда кнопка нажата, на цифровом выходе 0V.

Электрические характеристики:

Параметр

минимальный

средний

максимальный

единицы

Рабочее напряжение

3

5

5,5

V DC

Напряжение на цифровом выходе (VCC=5V)

0

-

5

V

Пример

Подключите порт S в electronic brick в кнопке к порту D2 на плате Arduino, и воспользуйтесь следующей программой для считывания цифрового значения. Если цифровое значение имеет высокий уровень, LED-лампочка будет в состоянии ON; если низкий, то в OFF-состоянии (выключена).



int Button=2; //connect button to D2 int LED=13; void setup() { pinMode(LED, OUTPUT); pinMode(Button, INPUT); } void loop() { if(digitalRead(Button)==HIGH) //when the digital output value of button is high, turn on the LED. { digitalWrite(LED, HIGH); } if(digitalRead(Button)==LOW) //when the digital output value of button is low, turn off the LED. { digitalWrite(LED, LOW); } }

Версии ПО

Версия

Описание

Дата

Создатель

v1.0

Начальная

12 апреля 2013






Техническое состояние: Новое



Гарантия 2 месяца
