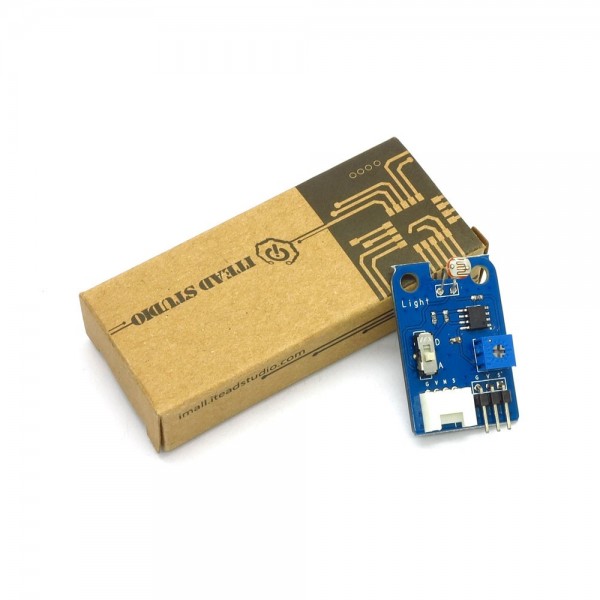

Electronic brick - датчик освещенности

Electronic brick - датчик освещенности

Артикул:  1923rd
40 грн.
Наличие: нет в наличии
Модель: IM120710017
+



Что такое electronic brick? Это электронный модуль, который вместе с другими подобными блоками собирается как Lego (фиксируется без пайки). По сравнению с обычными платами и схемами, состоящими из припаянных деталей, electronic brick имеет стандартизированный интерфейс типа plug-n-play, что упрощает сборку прототипов. Существует множество таких дискретных модулей, мы предлагаем около 20 - с различными функциями, например, кнопки, сенсоры, Bluetooth-модули, они работают как сенсоры, драйверы моторов, Ethernet-модули и пр. Мы планируем расширять ассортимент модулей.

Модуль сенсора освещенности используется, главным образом, для определения уровня освещенности в помещении или на местности. Управляющая плата получает значения интенсивности по аналоговым пинам. В целом говоря, сопротивление фоторезистора уменьшается с уменьшением интенсивности света.

Функции

1. Простой формат plug-and-play. Совместимый со стандартными интерфейсами 2,54 мм и 4-пиновым Grove.

2. Используются стандартные проемы M4, совместимые с наборами типа Lego и Makeblock.

3. С переключателем между аналоговым и цифровым вводом. Считывает аналоговые данные по интенсивности света или превышение некоего порога освещенности. Этот порог задается потенциометром. Есть цепь компаратора гистерезиса, для стабилизации цифрового напряжения на выходе.

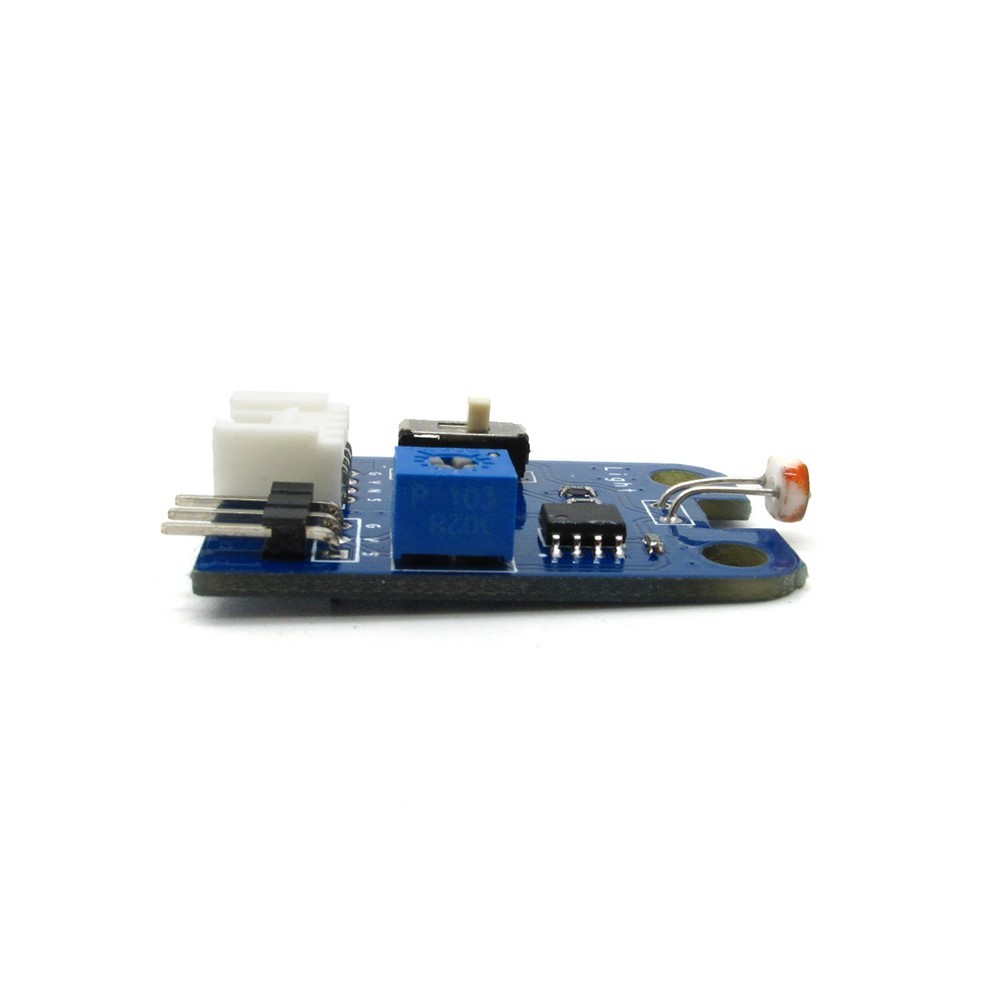

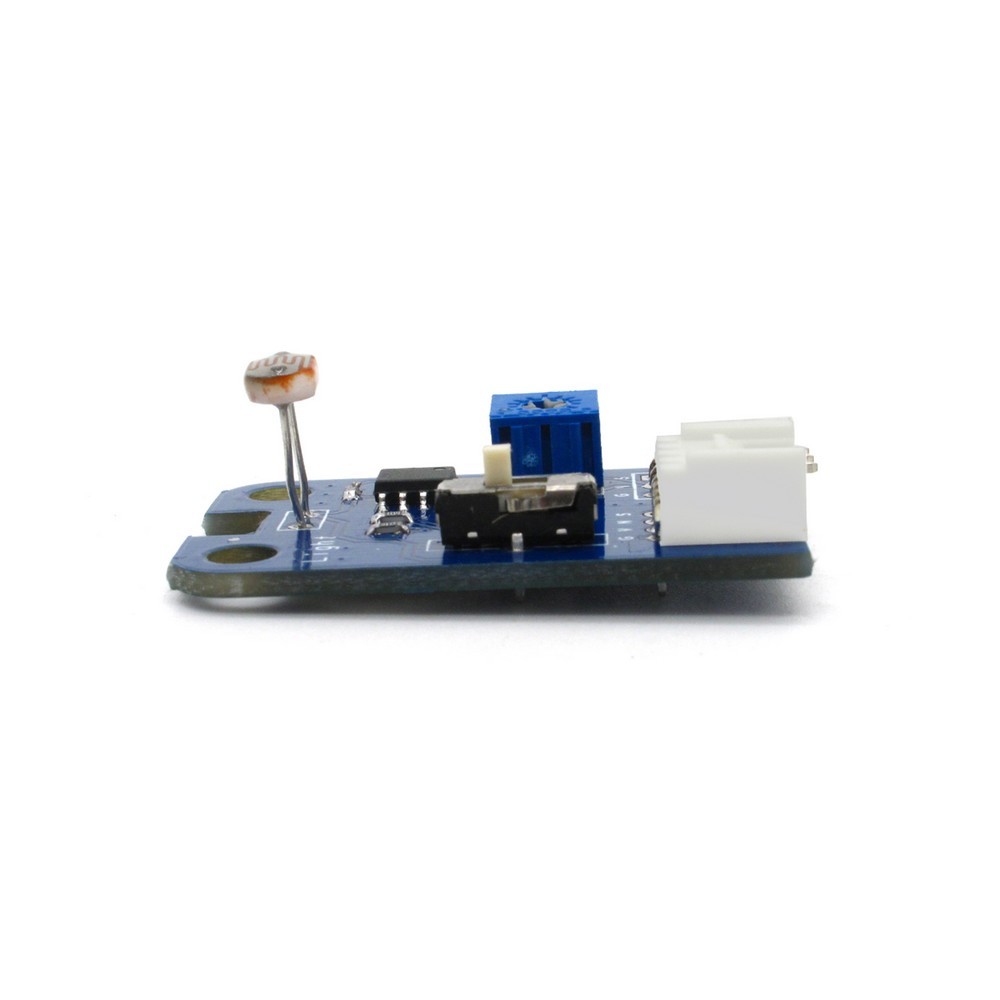

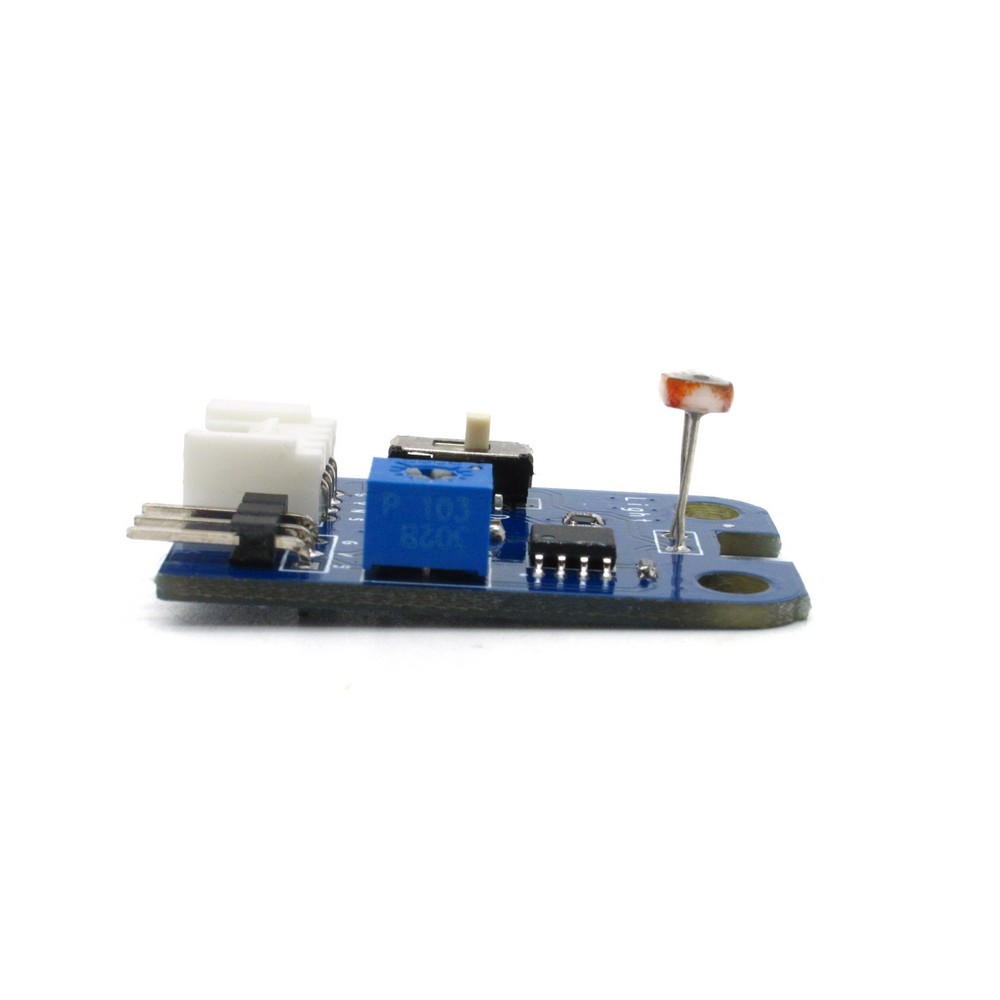

4. Направление детектора может изменяться, исходя из лучшего приема

Технические данные:



Размер печатной платы

36.0mm X 24.0mm X 1.6mm

Рабочее напряжение

3.3 или 5V DC

Рабочее напряжение

3.3 или 5V DC

Поддерживаемые интерфейсы

3-пиновый 2,54 мм и 4-пиновый Grove (1)



Примечание 1: D - цифровой выходной порт, А - аналоговый/цифровой выходной порт, V и G - напряжение общего коллектора и заземления соответственно

Примечание 2 : В режиме аналогового вывода диапазон напряжения составляет 0-3,3V или 0-5V (в соответствии с рабочим напряжением V, G). В режиме цифрового вывода напряжение составляет 0-3,3V или 0-5V.

Электрические характеристики:



Параметр

минимальный

средний

максимальный

единицы

Рабочее напряжение

 2,1

 5

 5,5

 V DC

Напряжение на аналоговом выходе (VCC=5V)

 0

 Vout

 5

 V

Напряжение на цифровом выходе (VCC=5V)

 0

 -

 5

 V

Рабочий ток(VCC=5V)

 -

 5

 -

 мА

Фоторезистор (интенсивность света 10 люкс)

 5

 -

 10

 кОм

Порог гистерезиса ΔUth

 -

 VCC*0.09

 -

 V



Железо

Переключатель и индикатор

1. Стабилизация напряжения порога:

Пороговое напряжение - для сравнения и последующих действий. Если значение интенсивности света на датчике выше порога, на цифровом выходе будет низкий уровень (0V); если интенсивность ниже порога, на выходе будет высокое значение (3,3V или 5V). Таким образом, цифровой пин используется непосредственно для считывания значений интенсивности света и сравнения его с пороговым. Пороговое напряжение регулируется потенциометром - увеличивается поворотом влево и уменьшается поворотом вправо.

2. Переключатель между аналоговым и цифровым вводом.

В случае S-пина интерфейса типа Grove и 3-пинового 2,54-мм интерфейса выводится аналоговый сигнал, когда переключатель переключен на А-терминал, и цифровой сигнал, когда на D-терминал. В случае аналогового вывода, считывается определенное значение интенсивности света; в случае цифрового вывода указывается лишь, превышается ли порог.

Пример

1. Переключитесь в аналоговый режим, подключите порт S к порту А0 на плате Arduino, и воспользуйтесь следующей программой для считывания аналогового сигнала и отправки его через серийный порт на компьютер для отображения.



int ASignal = A0; void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(ASignal); Serial.println(voltage); }

2. Переключитесь в цифровой режим, подключите порт S к порту D2 на плате Arduino, и воспользуйтесь следующей программой для считывания аналогового сигнала и отправки его через серийный порт на компьютер для отображения.

int DSIGNAL = D2; void setup() { Serial.begin(9600); pinMode(DSIGNAL, INPUT); } void loop() { int DsignalState = digitalRead(DSIGNAL); Serial.println(DsignalState); delay(100); }

Версии ПО



Версия

Описание

Дата

Создатель

v1.0

Начальная

15 апреля 2013

Stan Lee
























Техническое состояние: Новое

Гарантия 2 месяца
