Что такое electronic brick? Это электронный модуль, который вместе с другими подобными блоками собирается как Lego (фиксируется без пайки). По сравнению с обычными платами и схемами, состоящими из припаянных деталей, electronic brick имеет стандартизированный интерфейс типа plug-n-play, что упрощает сборку прототипов. Существует множество таких дискретных модулей, мы предлагаем около 20 - с различными функциями, например, кнопки, сенсоры, Bluetooth-модули, они работают как сенсоры, драйверы моторов, Ethernet-модули и пр. Мы планируем расширять ассортимент модулей.

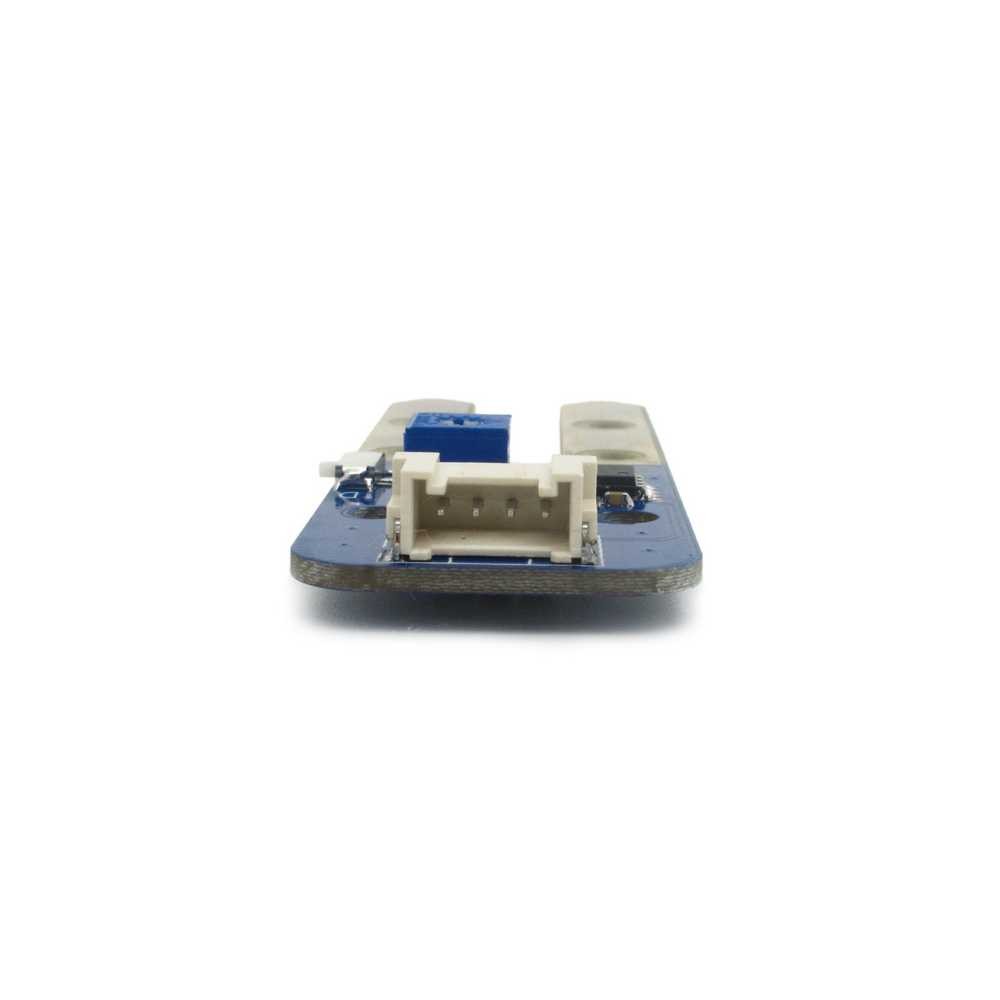

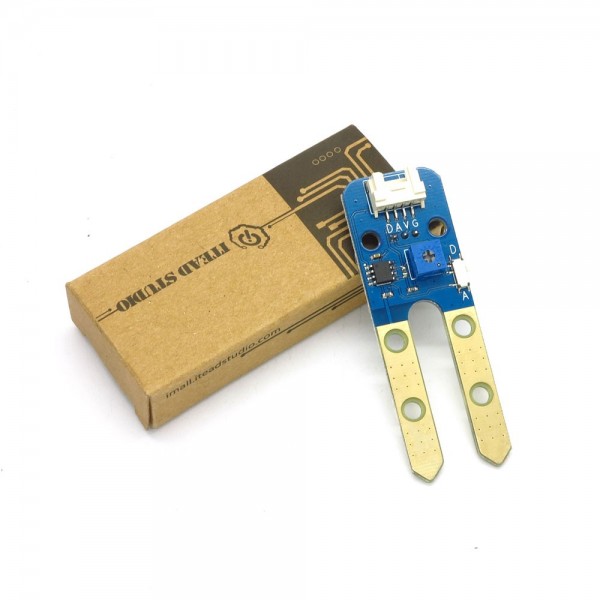

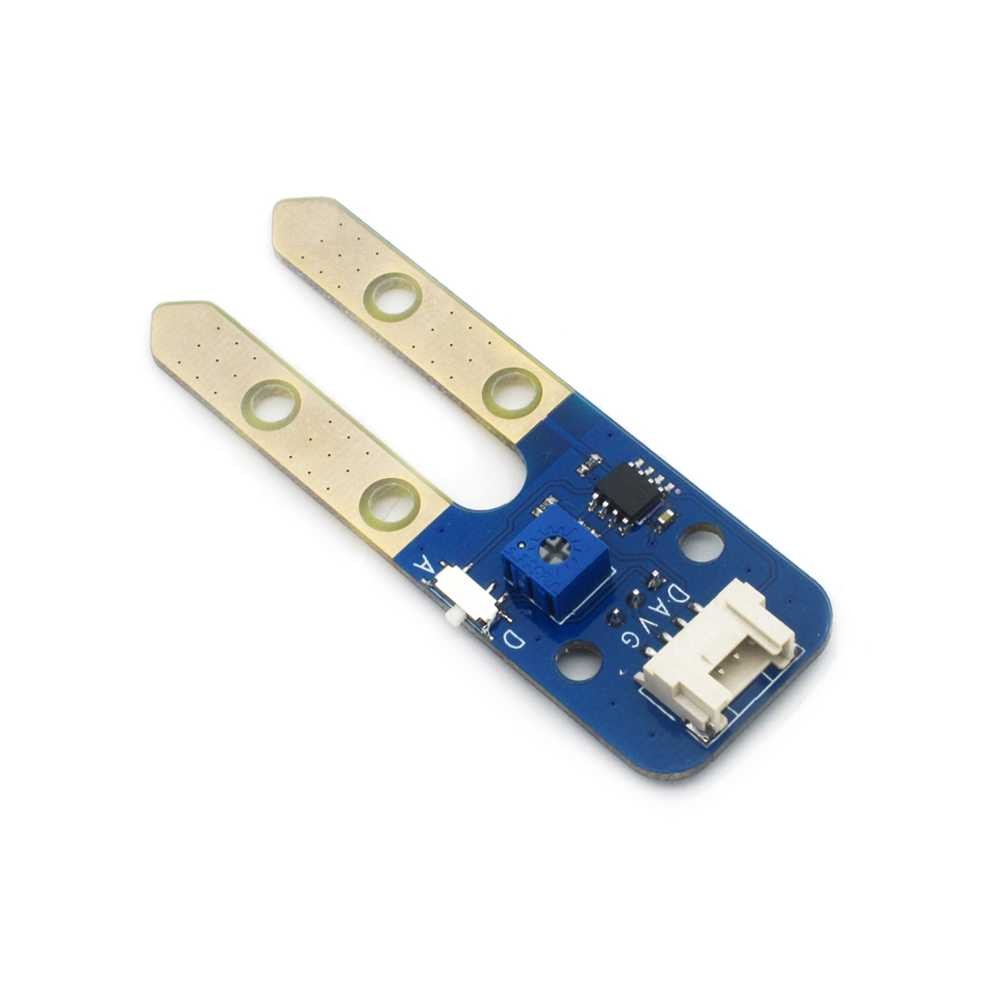

Модуль сенсора влажности используется, главным образом, для определения уровня влажности в почве. Управляющая плата получает значения влажности по аналоговым либо цифровым пинам.
Функции
1. Простой формат plug-and-play. Совместимый со стандартными интерфейсами 2,54 мм и 4-пиновым Grove.
2. Используются стандартные проемы M4, совместимые с наборами типа Lego и Makeblock.
3. С переключателем между аналоговым и цифровым вводом. Считывает аналоговые данные по влажности в почве или по превышению некоего заданного уровня влажности. Этот порог задается потенциометром.
4. Есть цепь компаратора гистерезиса, для стабилизации цифрового напряжения на выходе.
Технические данные:
Размер печатной платы
|
71.65mm X 24.00mm X 1.6mm
|
Рабочее напряжение
|
3.3 или 5V DC
|
Рабочее напряжение
|
3.3 или 5V DC
|
Поддерживаемые интерфейсы
|
3-пиновый 2,54 мм и 4-пиновый Grove (1) (2)
|
Примечание 1: D - цифровой выходной порт, А - аналоговый/цифровой выходной порт, V и G - напряжение общего коллектора и заземления соответственно
Примечание 2 : В режиме аналогового вывода диапазон напряжения составляет 0-3,3V или 0-5V (в соответствии с рабочим напряжением V, G). В режиме цифрового вывода напряжение составляет 0-3,3V или 0-5V.
Электрические характеристики:
Параметр
|
минимальный
|
средний
|
максимальный
|
единицы
|
Рабочее напряжение
|
2,1
|
5
|
5,5
|
V DC
|
Напряжение на аналоговом выходе (VCC=5V)
|
0
|
Vout
|
5
|
V
|
Напряжение на цифровом выходе (VCC=5V)
|
0
|
-
|
5
|
V
|
Рабочий ток(VCC=5V)
|
-
|
5
|
-
|
мА
|
Порог гистерезиса ΔUth
|
-
|
VCC*0.09
|
-
|
V
|
Железо
Переключатель и индикатор
1. Стабилизация напряжения порога:
Пороговое напряжение - для сравнения и последующих действий. Если значение влажности в почве на датчике выше порога, на цифровом выходе будет низкий уровень (0V); если интенсивность ниже порога, на выходе будет высокое значение (3,3V или 5V). Таким образом, цифровой пин используется непосредственно для считывания значений влажности и сравнения его с пороговым. Пороговое напряжение регулируется потенциометром - увеличивается поворотом влево и уменьшается поворотом вправо.
2. Переключатель между аналоговым и цифровым вводом.
В случае 4-пинового Grove-интерфейса он не работает.
В случае S-пина 3-пинового 2,54-мм интерфейса выводится аналоговый сигнал, когда переключатель переключен на А-терминал, и цифровой сигнал, когда на D-терминал. В случае аналогового вывода, считывается определенное значение влажности; в случае цифрового вывода указывается лишь, превышается ли порог.
Пример
1. Переключитесь в аналоговый режим нажатием, подключите порт S к порту А0 на плате Arduino, и воспользуйтесь следующей программой для считывания аналогового сигнала и отправки его через серийный порт на компьютер для отображения.
int ASignal = A0; void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(ASignal); Serial.println(sensorValue); }
2. Переключитесь в цифровой режим, подключите порт S к порту D2 на плате Arduino, и воспользуйтесь следующей программой для считывания аналогового сигнала и отправки его через серийный порт на компьютер для отображения.
int DSIGNAL = 2; void setup() { Serial.begin(9600); pinMode(DSIGNAL, INPUT); } void loop() { int DsignalState = digitalRead(DSIGNAL); Serial.println(DsignalState); delay(100); }
Версии ПО
Версия
|
Описание
|
Дата
|
Создатель
|
v1.0
|
Начальная
|
12 апреля 2013
|
Tse Zhe
|
