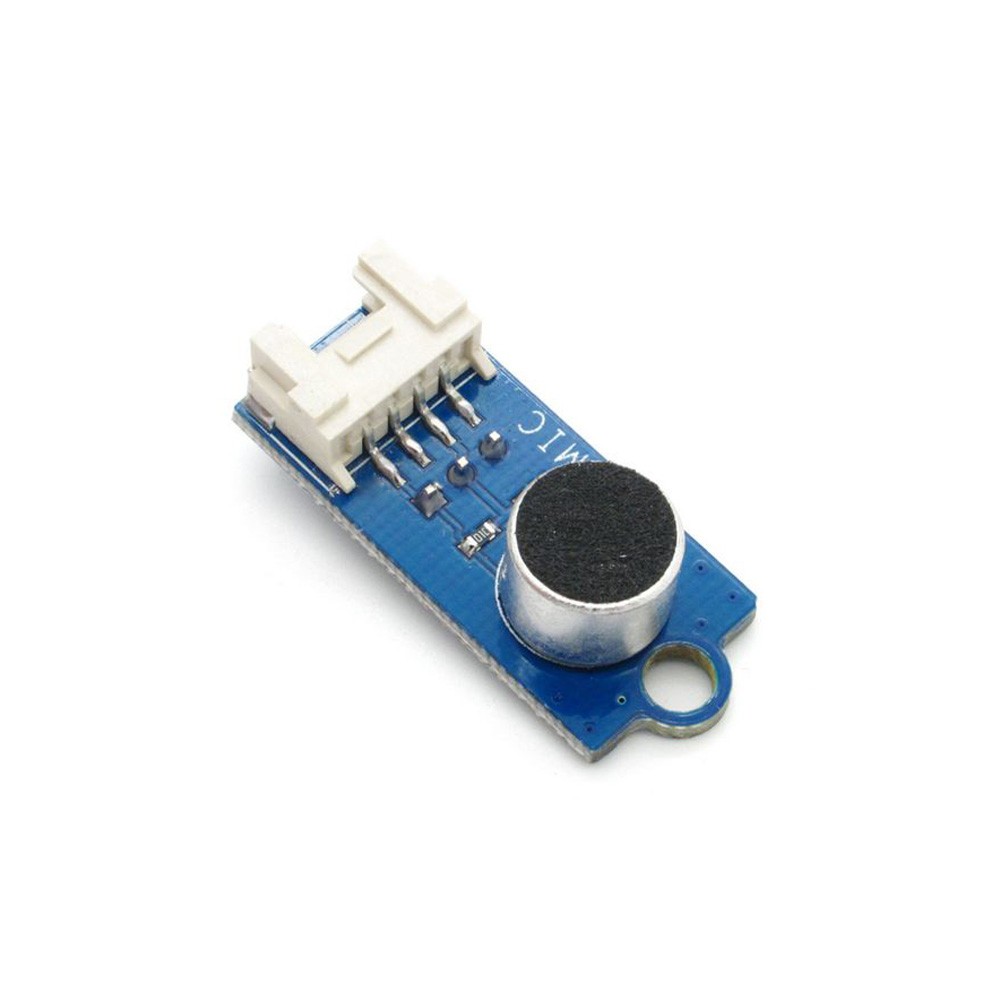

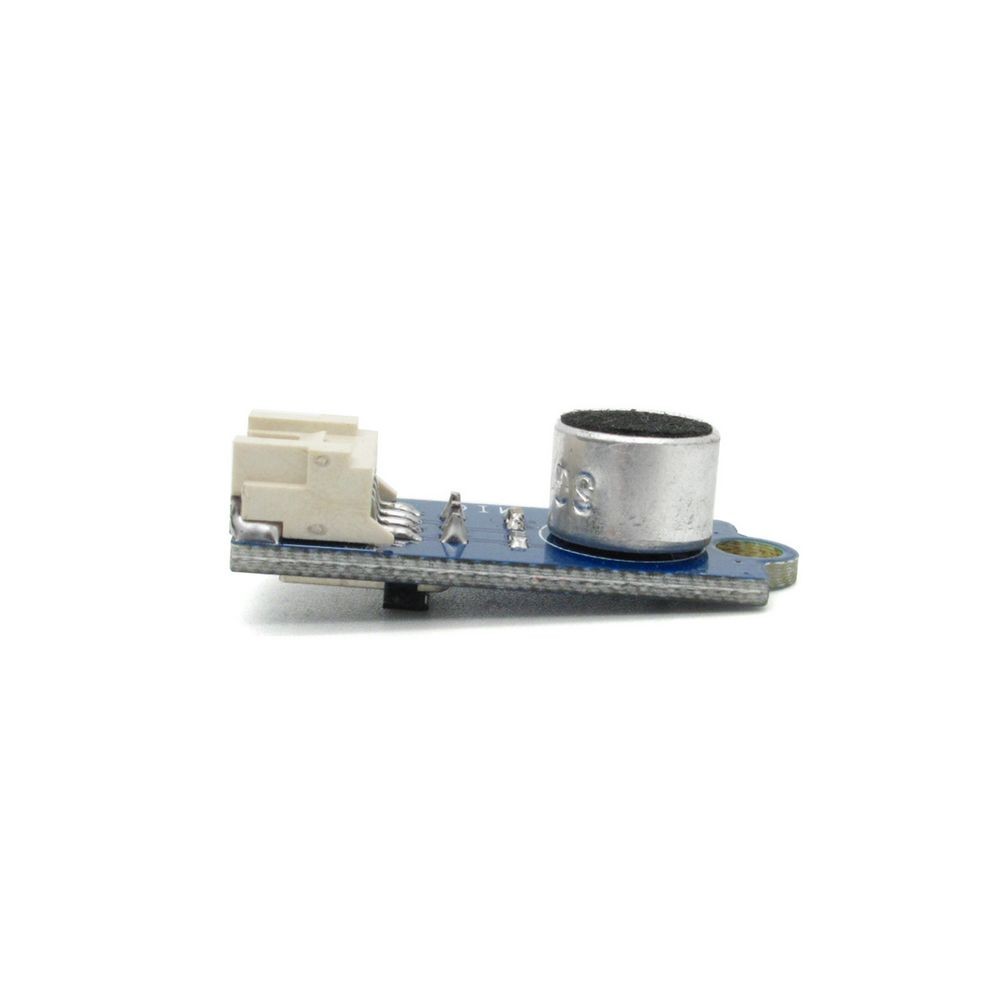

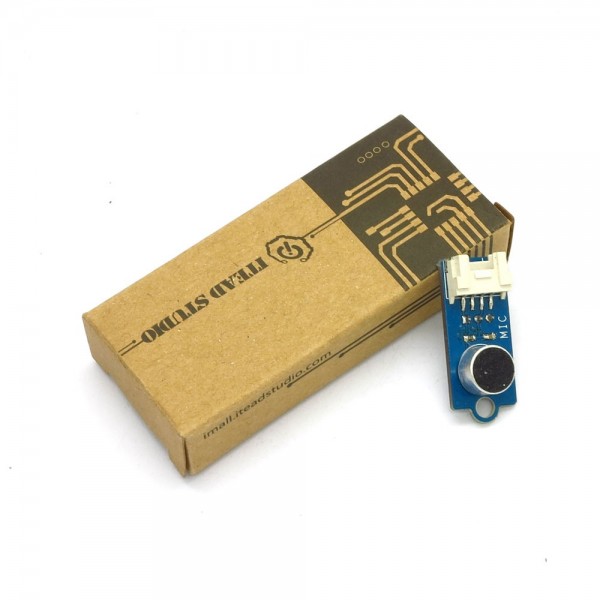

Electronic brick - датчик звука/микрофон

Electronic brick - датчик звука/микрофон

Артикул:  1930rd
35 грн.
Наличие: нет в наличии
Модель: IM120710013
+



Что такое electronic brick? Это электронный модуль, который вместе с другими подобными блоками собирается как Lego (фиксируется без пайки). По сравнению с обычными платами и схемами, состоящими из припаянных деталей, electronic brick имеет стандартизированный интерфейс типа plug-n-play, что упрощает сборку прототипов. Существует множество таких дискретных модулей, мы предлагаем около 20 - с различными функциями, например, кнопки, сенсоры, Bluetooth-модули, они работают как сенсоры, драйверы моторов, Ethernet-модули и пр. Мы планируем расширять ассортимент модулей.

Модуль микрофона может подключаться к цифровому I/O-порту. Когда микрофон принимает звук, будет изменяться аналоговое значение. Если есть хранилище, можно превратить этот модуль в диктофон.

Функции

1. Простой формат plug-and-play. Совместимый со стандартными интерфейсами 2,54 мм и 4-пиновым Grove.

2. Используются стандартные проемы M4, совместимые с наборами типа Lego и Makeblock.

Технические данные:

Размер печатной платы

33.0mm X 14.0mm X 1.6mm

Рабочее напряжение

5V DC

Рабочее напряжение

5V DC

Поддерживаемые интерфейсы

3-пиновый 2,54 мм и 4-пиновый Grove (1)

Примечание 1:  S - цифровой входной порт, V и G - напряжение общего коллектора и заземления соответственно

Электрические характеристики:

Параметр

минимальный

средний

максимальный

единицы

Рабочее напряжение

4,5

5

5,5

V DC

Напряжение на цифровом выходе (VCC=5V)

0

-

5

V

Рабочий ток (5V)

 -

 260

 -

мкА

Диапазон частот

 100

 -

 10000

 Гц

Чувствительность

 -

 -50

 -

 дБ

Пример

Подключите порт S в electronic brick в микрофоне к порту А0 на плате Arduino, и воспользуйтесь следующей программой для считывания цифрового значения. Когда значение превышает порог, LED-лампочка мигает.

const int ledPin = 13; // the number of the LED pin const int thresholdvalue=400; //The threshold to turn the led on void setup() { pinMode(ledPin, OUTPUT); } void loop() { int sensorValue = analogRead(A0); //use A0 to read the electrical signal if(sensorValue>thresholdvalue) digitalWrite(ledPin,HIGH); //if the value read from A0 is larger than 400,then light the LED delay(200); digitalWrite(ledPin,LOW); }




Техническое состояние: Новое



Гарантия 2 месяца
