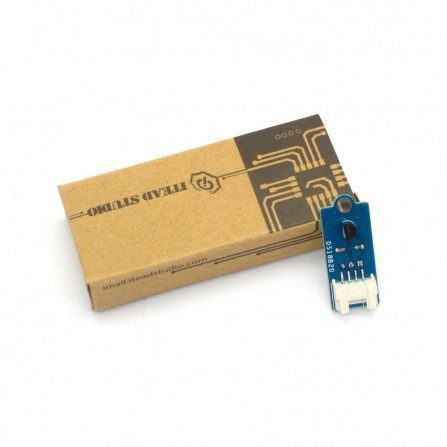

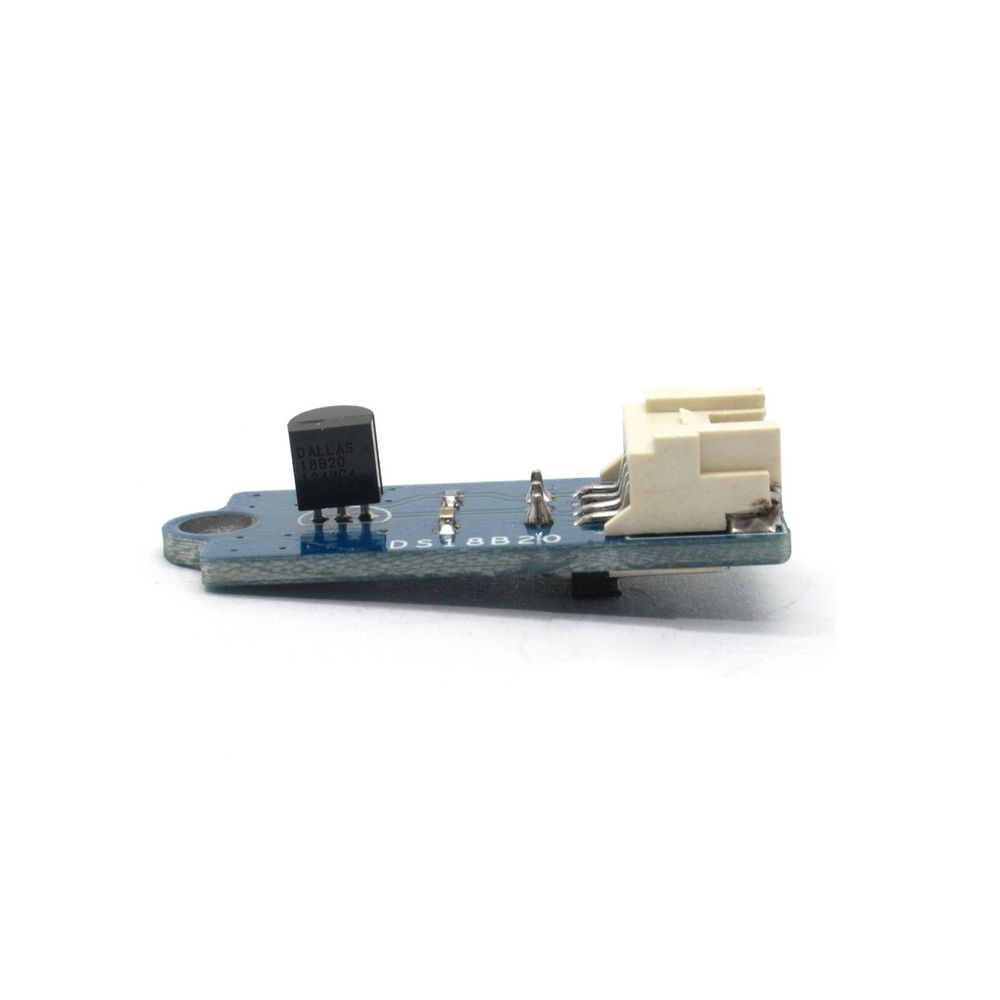

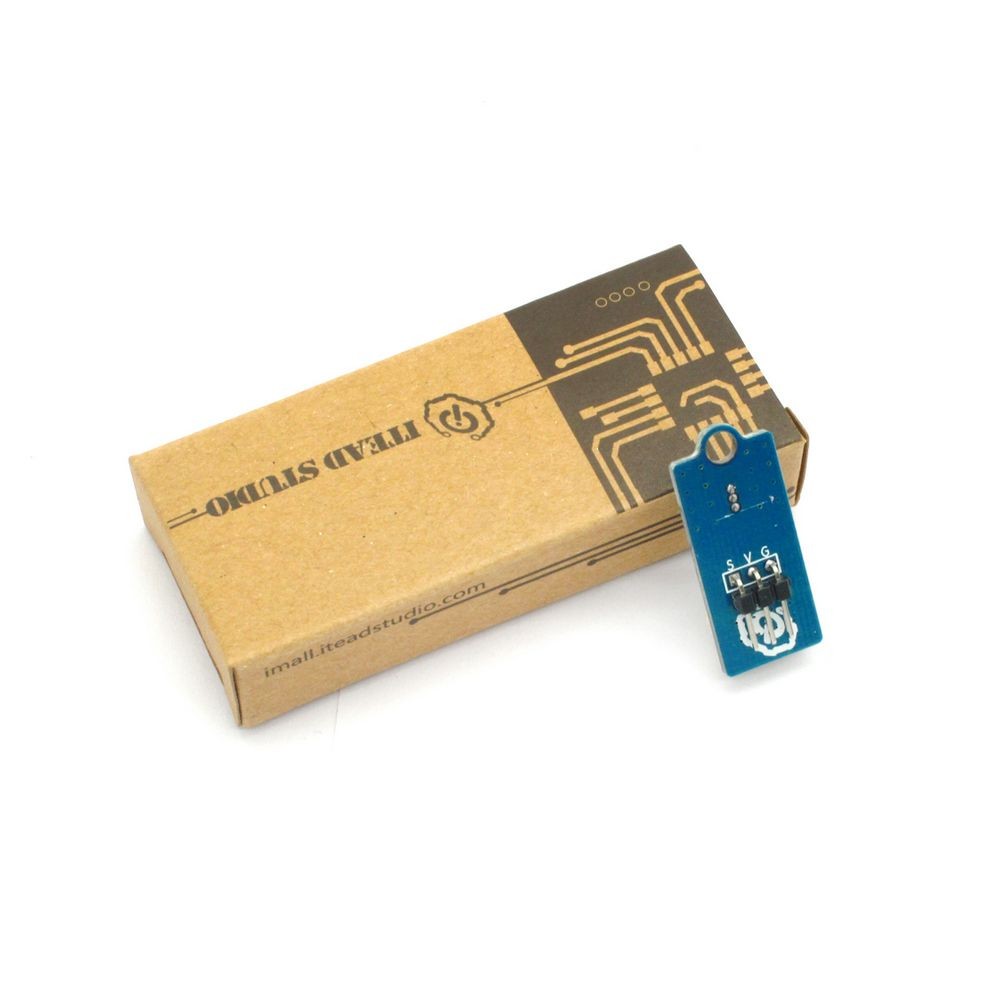

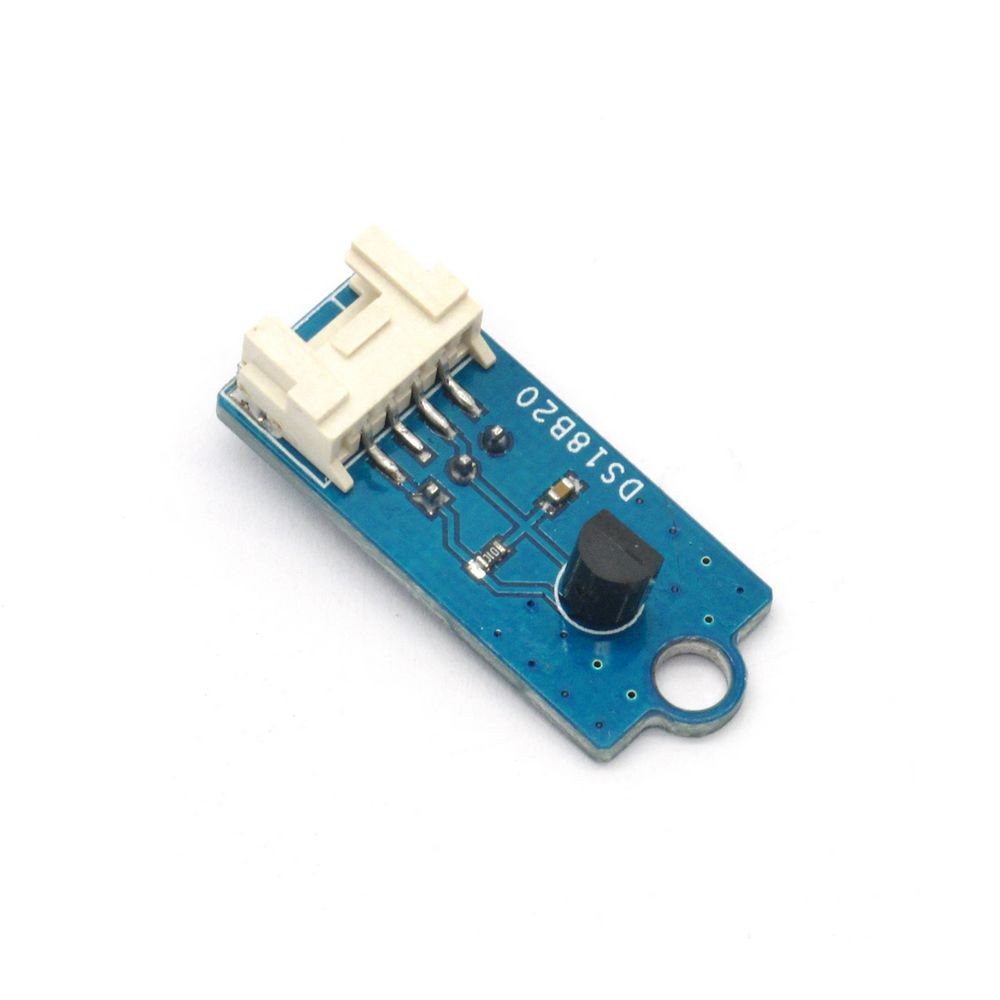

Electronic Brick - DS18B20 1 - Модуль цифрового термометра

Electronic Brick - DS18B20 1 - Модуль цифрового термометра

Артикул:  1920rd
50 грн.
Наличие: нет в наличии
Модель: IM120710012
+

Технические данные:

Размер печатной платы

33.2mm X 14.0mm X 1.6mm

Рабочее напряжение

3.3 или 5V DC

Рабочее напряжение

3.3 или 5V DC

Диапазон измерения

-55~+125

Разрешение

9-12 бит (задается)

Поддерживаемые интерфейсы

3-пиновый 2,54 мм и 4-пиновый Grove (1)

Примечание 1: S - цифровой входной/выходной порт, V и G - напряжение общего коллектора и заземления соответственно

Электрические характеристики постоянного тока

Параметр

минимальный

средний

максимальный

единицы

Рабочее напряжение

3

5

5,5

V DC

Рабочий ток(VCC=5V,T=25)

-

1

1,5

мА

Интервал сэмплирования

1

-

-

с

Точность

-10~+85

-

-

±0.5

-55~+125

-

-

±2

Низкий уровень логического сигнала VIL

-0,3

-

+0,8

V

Высокий уровень логического сигнала VIH

2,2

-

5.5/VCC+0.3

V

Электрические характеристики переменного тока

Параметр

минимальный

средний

максимальный

единицы

Конверсия температуры tCONV

9-битная точность

-

-

93,75

мс

10-битная точность

-

-

187,5

мс

11-битная точность

-

-

375

мс

12-битная точность

-

-

750

мс

Время возврата tSPON

-

-

10

мкс
