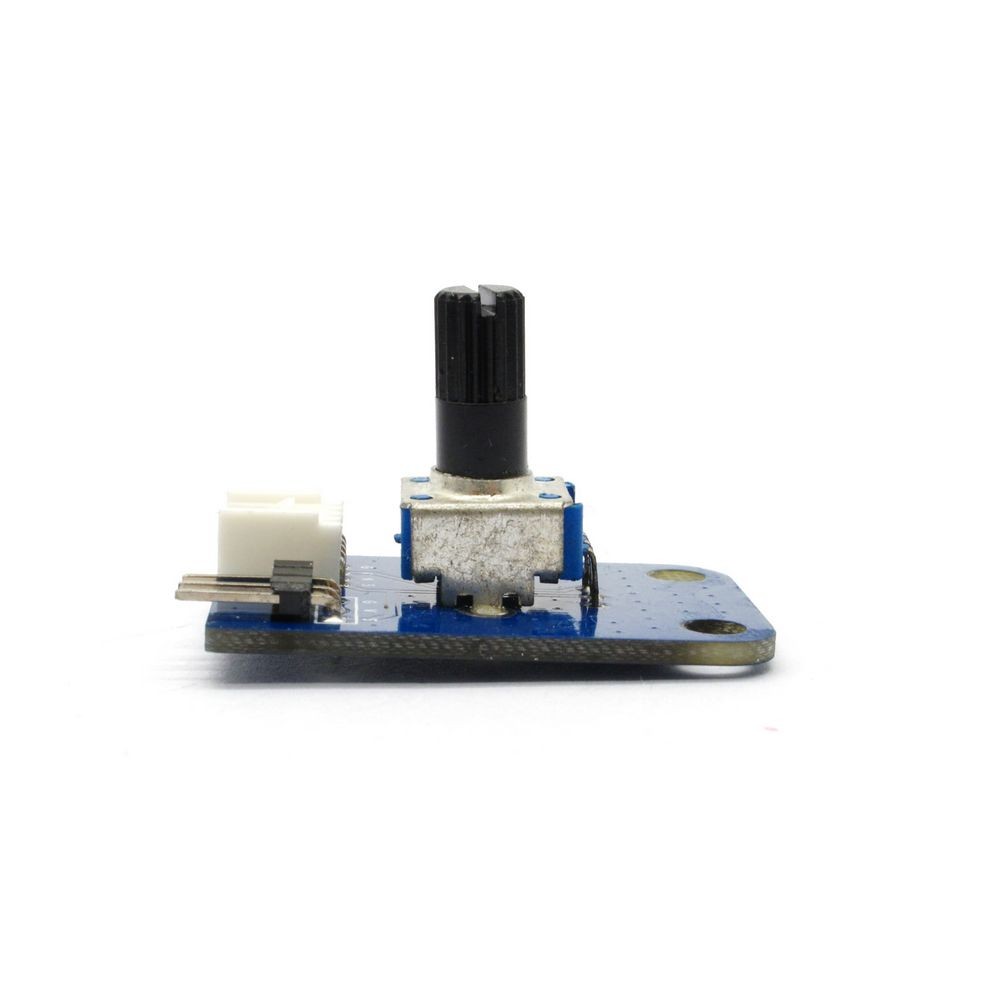

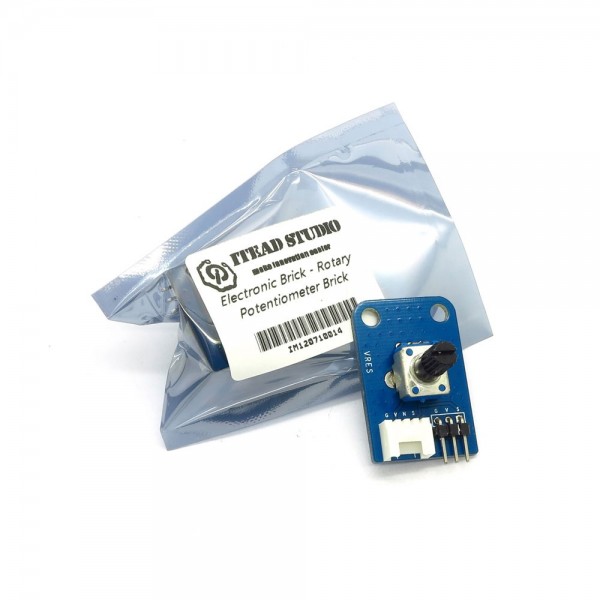

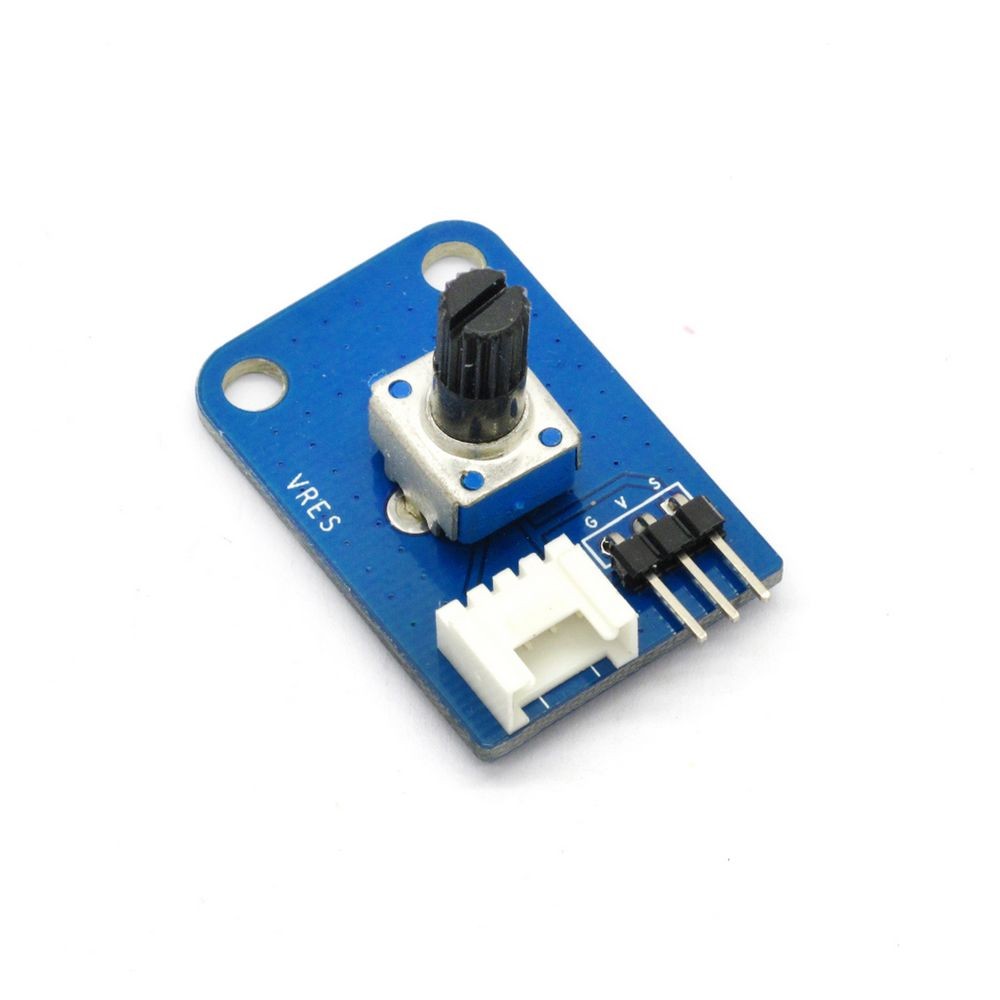

Electronic brick - круглый потенциометр

Electronic brick - круглый потенциометр

Артикул:  1929rd
40 грн.
Наличие: нет в наличии
Модель: IM120710014
+

Описание

Что такое electronic brick? Это электронный модуль, который вместе с другими подобными блоками собирается как Lego (фиксируется без пайки). По сравнению с обычными платами и схемами, состоящими из припаянных деталей, electronic brick имеет стандартизированный интерфейс типа plug-n-play, что упрощает сборку прототипов. Существует множество таких дискретных модулей, мы предлагаем около 20 - с различными функциями, например, кнопки, сенсоры, Bluetooth-модули, они работают как сенсоры, драйверы моторов, Ethernet-модули и пр. Мы планируем расширять ассортимент модулей.

Круглый потенциометр может подключаться к аналоговому I/O-порту, аналоговое значение регулируется поворотом.

Функции

1. Простой формат plug-and-play. Совместимый со стандартными интерфейсами 2,54 мм и 4-пиновым Grove.

2. Используются стандартные проемы M4, совместимые с наборами типа Lego и Makeblock.

Технические данные:

Размер печатной платы

36.0mm X 24.0mm X 1.6mm

Рабочее напряжение

3.3 или 5V DC

Рабочее напряжение

3.3 или 5V DC

Поддерживаемые интерфейсы

3-пиновый 2,54 мм и 4-пиновый Grove (1)

Примечание 1: S - аналоговый выходной порт, V и G - напряжение общего коллектора и заземления соответственно

Электрические характеристики:

Параметр

минимальный

средний

максимальный

единицы

Рабочее напряжение

3

5

5,5

V DC

Напряжение на аналоговом выходе (VCC=5V)

0

-

5

V

Рабочий ток(VCC=5V)

-

260

-

мкА

Диапазон сопротивления

0

-

10

кОм

Железо

Пример

Подключите порт S потенциометра к порту А0 на плате Arduino, и воспользуйтесь следующей программой для считывания аналогового сигнала и задания яркости LED-лампочки.

int brightness = 0; // how bright the LED is void setup() { // declare pin 9 to be an output: pinMode(led, OUTPUT); } void loop() { brightness = analogRead(A0); //use A0 to read the electrical signal brightness = map(brightness, 0, 1023, 0, 255); // set the brightness of pin 9: analogWrite(led, brightness); }

Версии ПО

Версия

Описание

Дата

Создатель

v1.0

Начальная

18 апреля 2013

Stan Lee




Техническое состояние: Новое

Гарантия 2 месяца
