Описание
Что такое electronic brick? Это электронный модуль, который вместе с другими подобными блоками собирается как Lego (фиксируется без пайки). По сравнению с обычными платами и схемами, состоящими из припаянных деталей, electronic brick имеет стандартизированный интерфейс типа plug-n-play, что упрощает сборку прототипов. Существует множество таких дискретных модулей, мы предлагаем около 20 - с различными функциями, например, кнопки, сенсоры, Bluetooth-модули, они работают как сенсоры, драйверы моторов, Ethernet-модули и пр. Мы планируем расширять ассортимент модулей.

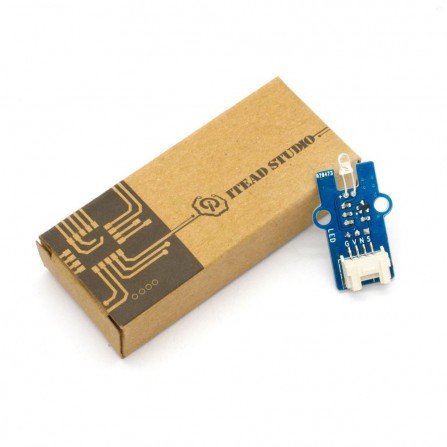

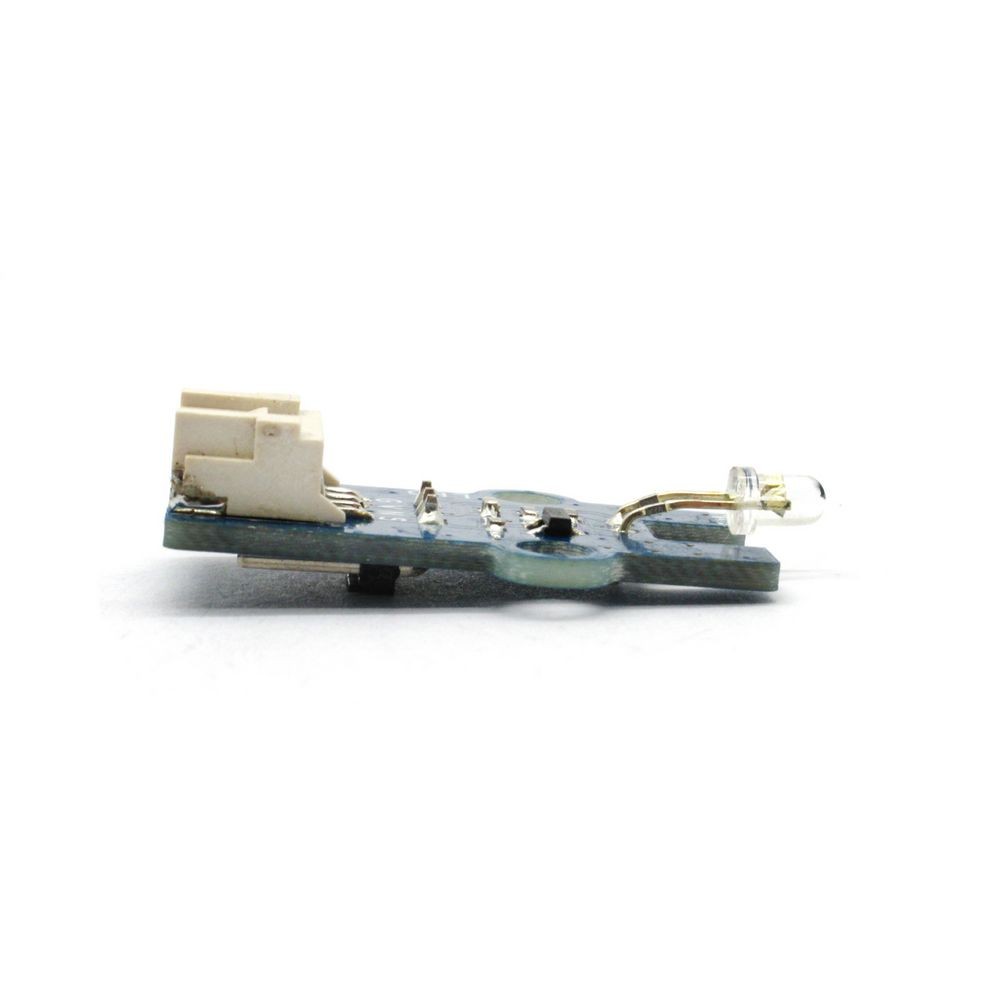

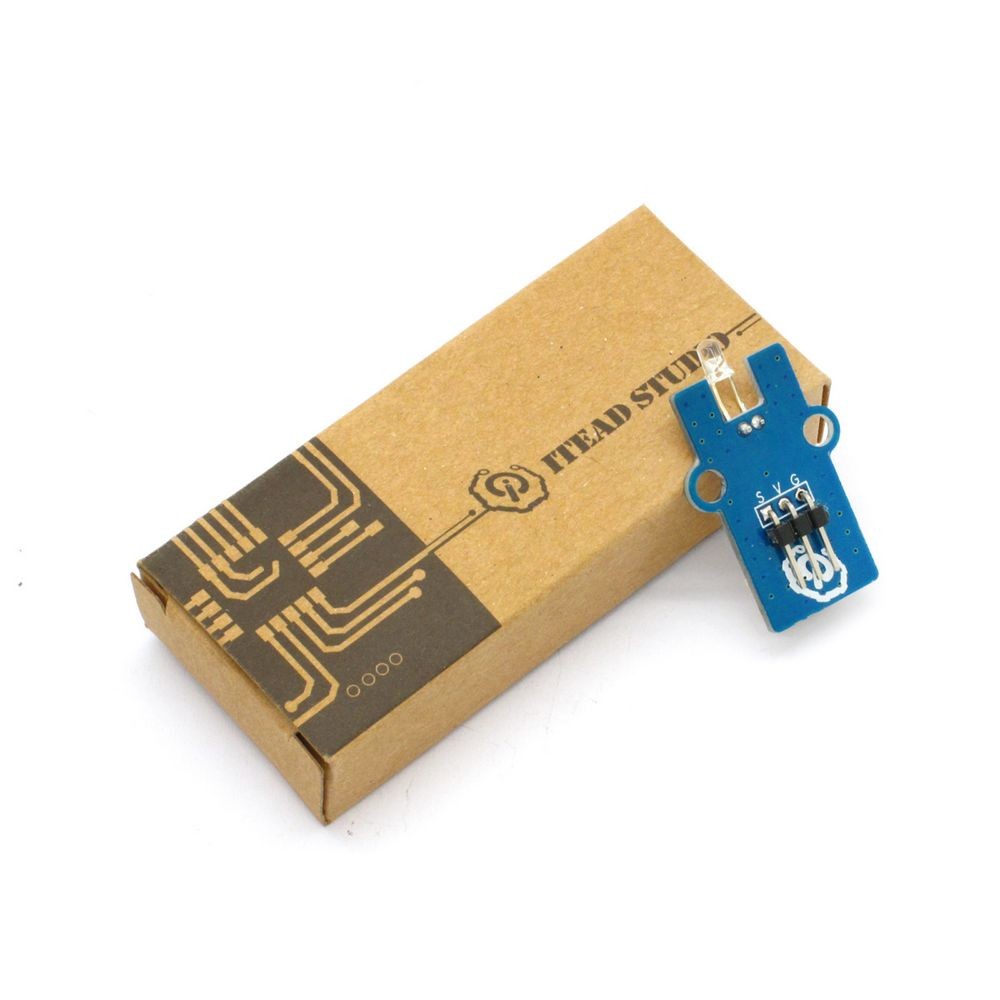

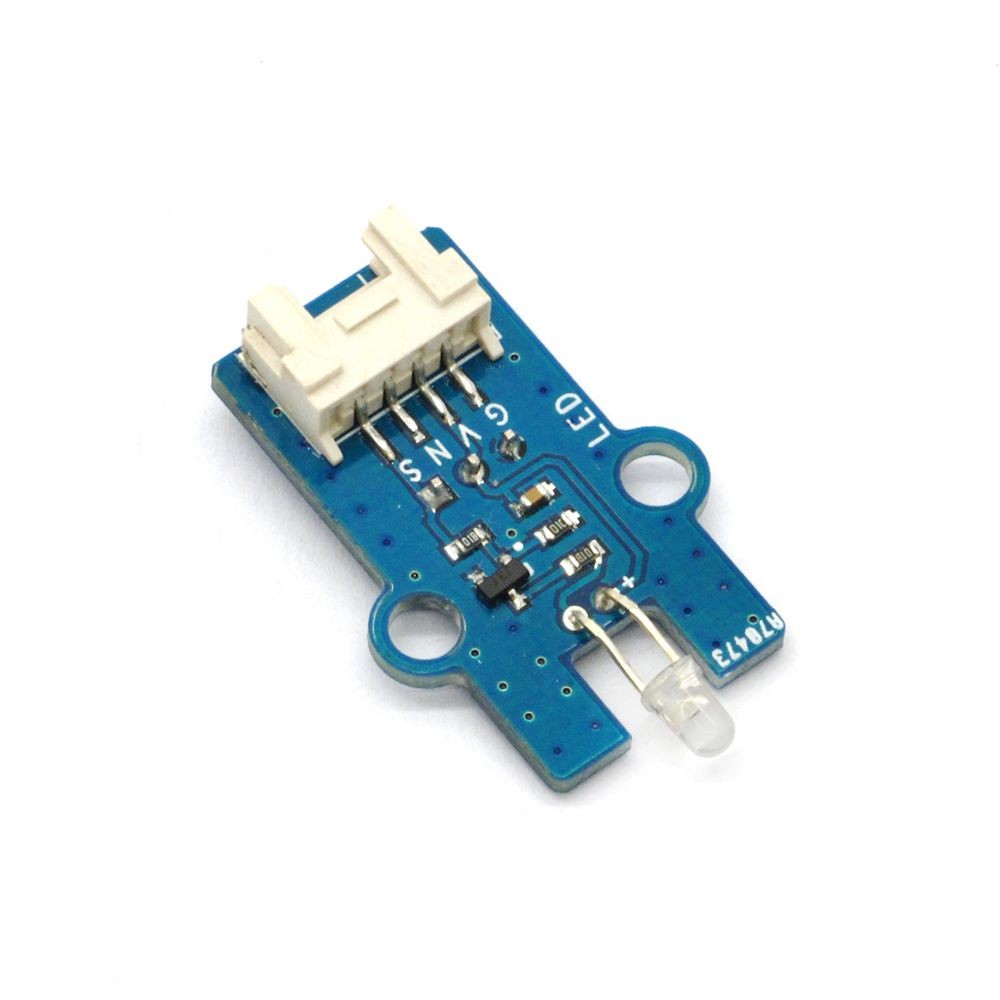

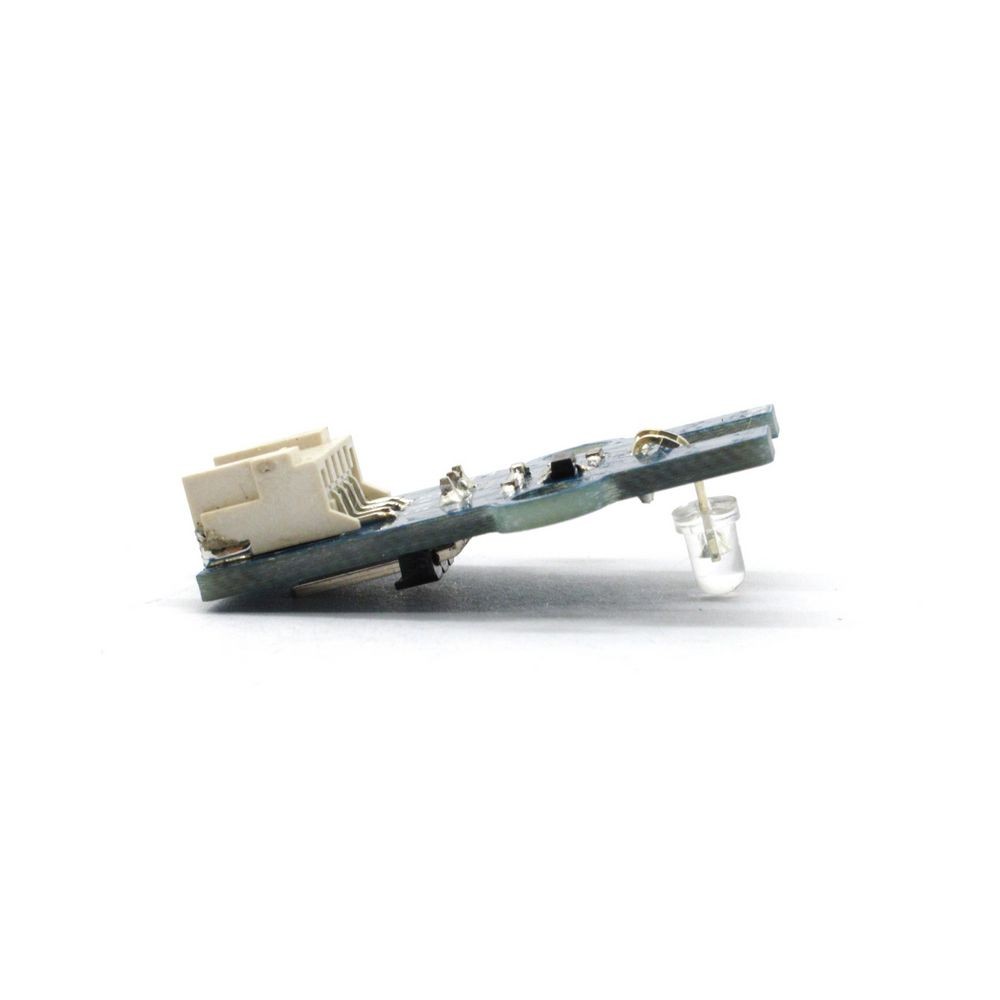

LED-модуль подключается к цифровому I/O-порту и используется как индикатор наличия питания или подачи сигнала. Если вводится низкое значение, лампочка будет в OFF-состоянии, при высоком значении - будет ON. Если подключиться к PWM-выходу, можно сделать "дышащую" лампу.
Функции
1. Простой формат plug-and-play. Совместимый со стандартными интерфейсами 2,54 мм и 4-пиновым Grove.
2. Используются стандартные проемы M4, совместимые с наборами типа Lego и Makeblock.
3. Есть изолирующая цепь для защиты и более надежной работы.
4. Функция изменения направления датчика - для более точного замера.
Технические данные:
|
Размер печатной платы
|
33.0mm X 14.0mm X 1.6mm
|
|
Рабочее напряжение
|
3.3 или 5V DC
|
|
Рабочее напряжение
|
3.3 или 5V DC
|
|
Поддерживаемые интерфейсы
|
3-пиновый 2,54 мм и 4-пиновый Grove (1)
|
Примечание 1: S - аналоговый выходной порт, V и G - напряжение общего коллектора и заземления соответственно
Электрические характеристики:
|
Параметр
|
минимальный
|
средний
|
максимальный
|
единицы
|
|
Рабочее напряжение
|
3
|
5
|
5,5
|
V DC
|
|
Цифровой ввод - высокий уровень VinH(VCC=5V)
|
0,7
|
5
|
5
|
V
|
|
Цифровой ввод - низкий уровень VinL(VCC=5V)
|
0
|
0
|
0,6
|
V
|
|
Рабочий ток(VCC=5V,S=HIGH)
|
-
|
2,5
|
-
|
мА
|
Пример
Подключите порт S к порту D13 на плате Arduino, и воспользуйтесь следующей программой для запуска мигания лампочки с интервалом в 1 с.
int buzzer = 13; void setup() { // initialize the digital pin as an output. pinMode(buzzer, OUTPUT); } void loop() { digitalWrite(buzzer, HIGH); // turn the buzzer off (HIGH is the voltage level) delay(1000); // wait for a second digitalWrite(buzzer, LOW); // turn the buzzer off by making the voltage LOW delay(1000); // wait for a second }
Версии ПО
|
Версия
|
Описание
|
Дата
|
Создатель
|
|
v1.0
|
Начальная
|
17 апреля 2013
|
Stan Lee
|
