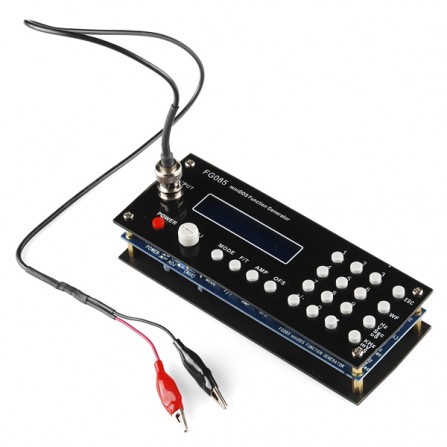

Генератор частотных сигналов - FG085

Генератор частотных сигналов - FG085

Артикул:  1216rd
1160 грн.
Наличие: нет в наличии
Модель: KIT-11394
+

Генераторы стандартных сигналов применяются во многих областях, от контроля радиочастот до embedded-проектов. Цена их не всегда приятна. Но у нас хорошие новости: есть набор по доступной цене. Генератор сигналов FG085 MiniDDS - это набор с минимальной сборкой, после которой Вы получаете гибкий, функциональный и простой в использовании генератор. Просто припаяйте сквозные детали в отверстиях на плате, прикрепите переднюю и заднюю стенки и генерируйте правильные волны до 200 кГц! Но это только одно из того, что мы умеем. Есть три различных режима работы, которые позволяют FG085 генерировать 7 разных типов волн, а также самопроверка и микросекундное разрешение.



Управление простое, при помощи LCD-экрана и меню. Частота, амплитуда и фаза задаются цифровой клавиатурой и круговым регулятором. Можно настроить постепенный шаг частоты, чтобы быстрее подстраиваться при переключении диапазонов. FG805 генерирует пиковую амплитуду до 10В, фаза от -5В до +5В. Если установить амплитуду равной 0В, генератор может использоваться в качестве DC-источника питания.



В комплекте:

Генератор стандартных сигналов FG085 miniDDS с установленными SMT-деталями

Акриловые передняя и задняя стенки

Буквенно-цифровой экран и переходники

Детали сквозного монтирования

Адаптер питания 15В DC

Указания по сборке

Выходной кабель (BNC + клипсы)

Функции:



Генерирует постоянные волны типа Синус, Квадрат, Треугольник, Рампа и Лесенка.

Генерирует сигналы контроля/тестирования в микросекундном масштабе, задаваемые период, амплитуда и фаза

Указание частоты, амплитуды и фазы цифровой клавиатурой - просто и быстро

Частота, амплитуда и фаза точно настраиваются круговым указателем

После выключения питания настройки сохраняются

Генератор может использоваться в качестве DC-источника питания при задании амплитуды в 0В.

Диапазон частот: 0 -...- 200 кГц (синусоидальная)

Шаг частоты: 1 Гц

Шаг периода: 1 мс

Диапазон амплитуд: 0 -...- 10 В (пики)

Диапазон фазы: -5В - +5В

Память на: 256 байт

Частота дискретизации: 2,5 Мб/с

Выходной импеданс: 50 Ом

Напряжение питания: 15 В DC

Потребление по току: < 150 мА (без нагрузки)

Размеры: 155 х 55 х 30 мм

Вес: 100 грамм



Техническое состояние: Новое

Гарантия 2 месяца
