Gravity: Датчик электропроводности «Analog Electrical Conductivity Sensor / Meter(K=10)»
DFRobot Gravity: аналоговый измеритель сопротивления - омметр (K=10), в частности применяется для замера электрического сопротивления жидкостей, типа морской воды, рассолов и пр. Диапазон замера до 100 мс/см. Датчик применяется для оценки характеристик водыв аквакультуре, например в бассейнах для выращивания рыбы или аквариумах. Если нужно, ознакомьтесь с Liquid Sensor Selection Guide чтобы узнать о других типах датчиков для воды.
Датчик принимает напряжения 3-5В, работает с контрольными платами на 3.3В и 5В, типа Arduino Raspberry Pi. Приемник получает АС-сигнал, что уменьшает эффект поляризации, улучшает точность и продлевает срок службы датчика. Библиотека запускает единоразовую калибровку, далее автоматически идентифицирует стандартный буферный раствор, это просто и удобно.

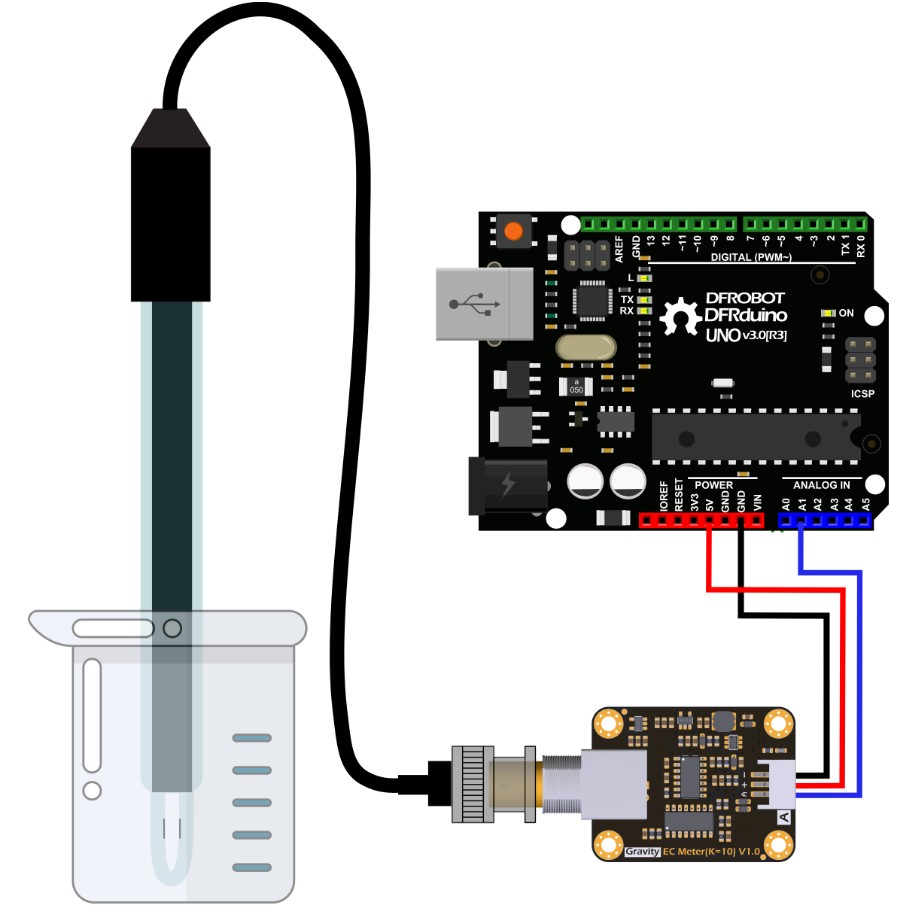

Имея этот модуль, главную управляющую плату, и библиотеку, можно быстро собрать измеритель электрического сопротивления, без пайки.
Совет:
Устройство не имеет встроенного датчика температуры. Чтобы улучшить точность показаний, следует встроить в проект датчик температуры и пользоваться автоматической компенсацией температуры. Можно применить влагозащищенный датчик температуры DS18B20.
Внимание:
1. Щуп относится к лабораторному классу точности. Не погружайте его в жидкость на длительное время. Это уменьшает его срок службы.
2. Платиновое черное покрытие прикреплено к поверхности щупа. Следует избегать контакта любых предметов с ним. Щуп может ополаскиваться дистиллированной водой, в противном случае слой платины можно повредить, что даст неточное измерение.
ФУНКЦИИ
• Входное напряжение 3.0-5.0В, выходное напряжение 0-3.2В, что совместимо с управляющими платами на 3.3В и 5В.
• Источник АС-тока, что уменьшает поляризацию
• Коннекторы Gravity и BNC вставляются без пайки
• Библиотека поддерживает калибровку в одно касание, автоматически идентифицирует стандартный буферный раствор, есть алгоритм температурной компенсации
• Стандартный размер и вес, удобство дизайна
СПЕЦИФИКАЦИИ
Плата преобразования сигнала
• Напряжение питания: 3.0~5.0V
• Выходное напряжение: 0~3.2V
• Коннектор щупа: BNC
• Коннектор сигнала: PH2.0 - 3-пиновый
• Точность измерения: ±5% F.S.
• Размеры платы: 42мм*32мм / 1.65in*1.26in
Щуп замера электропроводности:
• Тип щупа: Лабораторный
• Cell-константа: 10±2
• Диапазон измерения: 10~100 ms/cm
• Диапазон температур: 0~40°C
• Срок службы щупа: Более полугода (зависит от интенсивности использования и условий)
• Длина кабеля: 100± 2cm

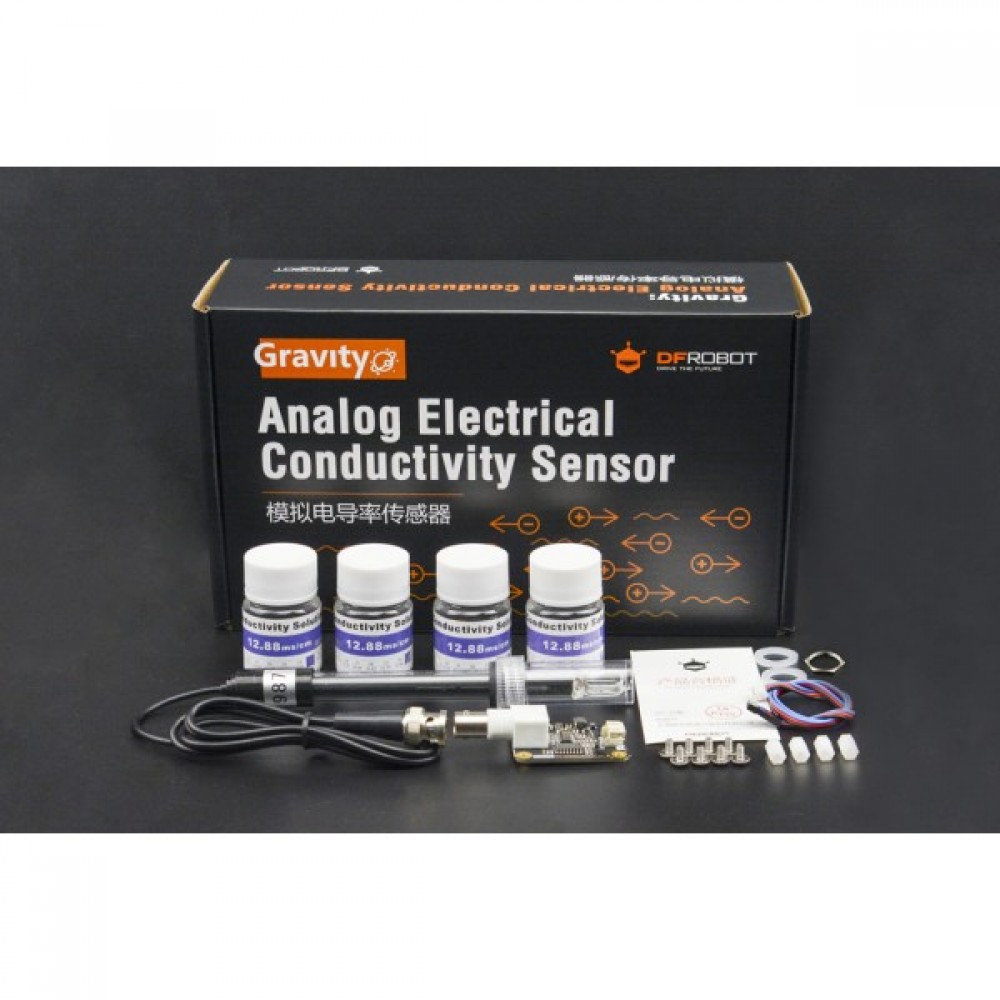

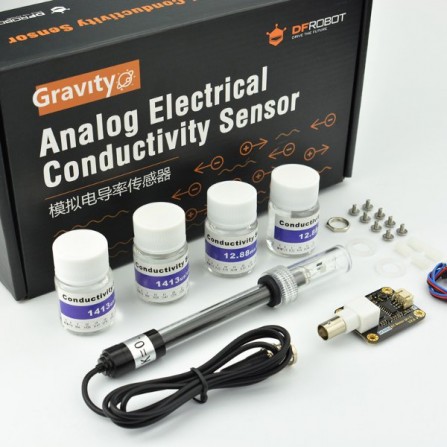

Комплектация:
• Щуп замера электропроводности:（K=10, Laboratory Grade） x1
• Плата преобразования сигнала x1
• Стандартный буферный раствор 12.88ms/cm x4
• Кабель аналоговый Gravity Analog Sensor Cable x1
• Влагозащищенная прокладка x2
• Крышка для BNC-коннектора x1
• M3 * 10 нейлоновые упоры x4
• M3 * 5 винты x8
