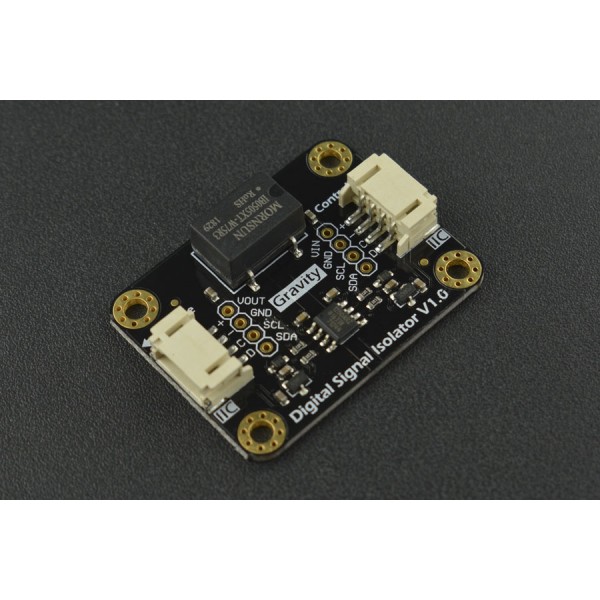

Gravity: Изолятор I2C-сигнала

Gravity: Изолятор цифрового сигнала рассчитан на изоляцию сигнала I2C с модуля датчика, что устраняет взаимные помехи между модулями. Изолятор применяется в системах оценки качества воды с несколькими датчиками качества воды, сигналы с которых могут перекрываться.

Во многих случаях так и происходит. Например, работающий насос в бассейне для рыбы имеет датчик, показания которого перекрываются с показаниями датчиков в самом бассейне. В таком случае нужна электрическая изоляция датчиков друг от друга, чтобы устранить помехи. Некоторые датчики типа датчиков pH и датчиков электропроводности воды, которые работают от одного источника питания и находятся в одном бассейне, будут взаимно влиять на показания друг друга, что дает неправильные результаты. Чтобы гарантировать безпроблемную работу, важно изолировать сигнал от питания.

После разработки изолятора аналогового сигнала, мы представляем изолятор цифрового сигнала, специально для сигналов типа I2C. Встроен чип на 5В, который сам питает модуль датчика. Этот продукт создан специально для I2C-датчика, включается и работает быстро, не требует пайки. Подключите его в схему, управляющий код на плате в модификации не нуждается, все просто и удобно.


Примечание:
1. Обратите внимание на рабочий ток в датчике или модуле, максимальный выходной ток с модуля не должен превышать 150 мА.
2. Все пины на стороне модуля (изолированная сторона) изолированы от всех пинов на стороне контроллера (не изолированная сторона). Нельзя коротить их друг на друга.
3. Во время работы изолятор может генерировать немного избыточного тепла.
ФУНКЦИИ
1.    Чип управление изоляцией на 5В/0.75Вт, не требует отдельного питания, что просто и удобно
2.    Совместим с датчиком I2C DFRobot, включается и работает быстро, не требует пайки

СПЕЦИФИКАЦИИ
•    Рабочее напряжение: 5.0V
•    Тип коннектора: PH2.0 - 4-пиновый
•    Протокол интерфейса: I2C(IIC)
•    Уровень сигнала в интерфейсе: Низкий сигнал 3.3В, высокий 0В
•    Размеры: 42 * 32mm / 1.65 * 1.26 inch

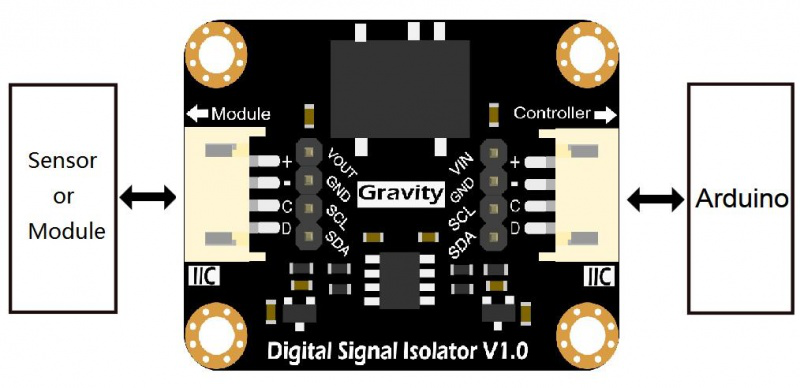

Сторона Контроллера(Не изолирована)
•    Напряжение питания: 5.0 ± 0.15V
•    Ток покоя: 15mA (стандартный)
Сторона Модуля (Изолирована)
•    Выходное напряжение: 5.0 ± 0.15V
•    Выходной ток: 150mA (максимальный)

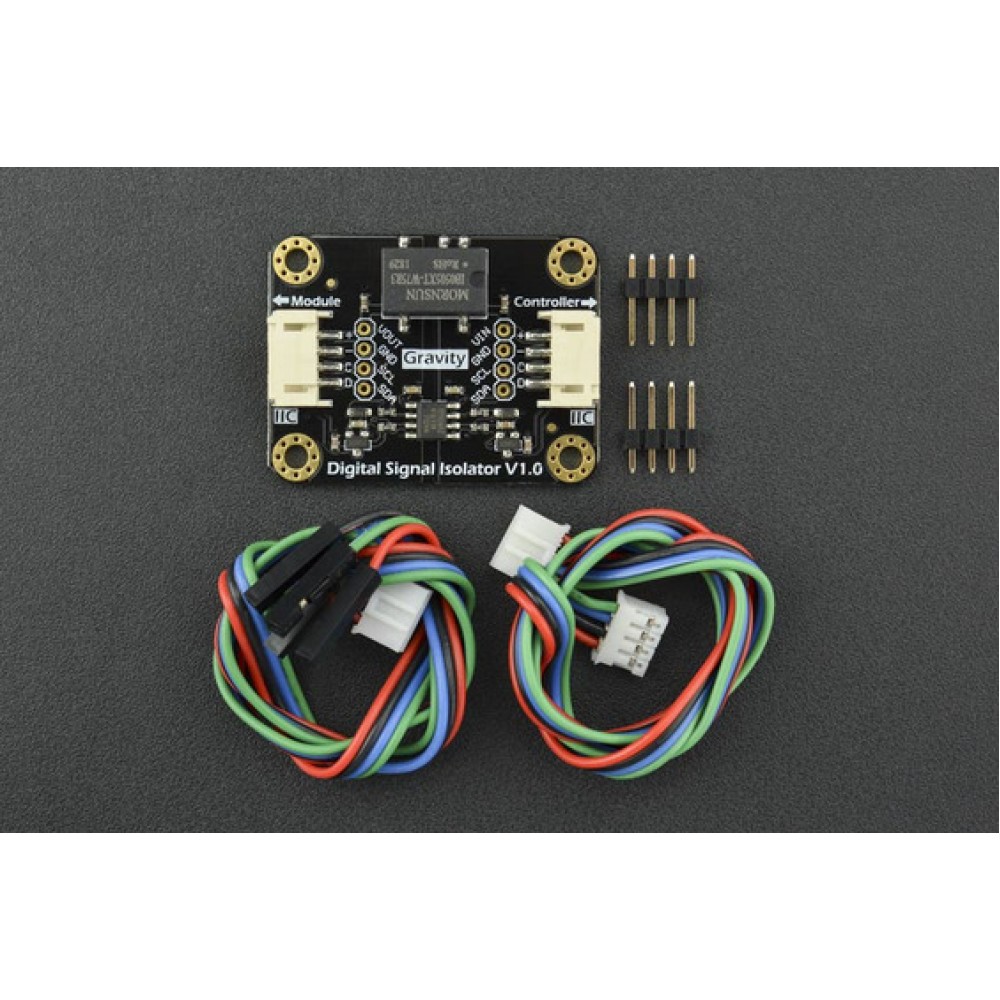

Комплектация:
•    Gravity: Изолятор I2C-сигнала x1
•    Кабель двойной PH2.0(IIC) 4P x1
•    Кабель Gravity - I2C/UART 4Р x1
•    Переходник XH2.54, 5-пиновый x2
