Интерфейс к АЦП преобразователю PCM1803A

Интерфейс к АЦП преобразователю PCM1803A

Артикул:  1148rd
135 грн.
Наличие: нет в наличии
Модель: BOB-09365
+
PCM1803A - эффективная, доступная плата АЦП-преобразователя (24-бит), с частотой дискретизации до 96 кбит. PCM1803A - лучший выбор во многих случаях, когда производительность решает все. Например, ресиверы, усилители, CD-проигрыватели, электрические музыкальные инструменты, или точные измерительные инструменты.

Связь с PCM1803A поддерживается через серийный интерфейс I2S, описываемый в Технических данных. Поддерживаются режимы Master и Slave, и четыре формата хранения данных. Как и прописано в Технических данных, AGND и DGND подключаются непосредственно под чипом при помощи переходника.

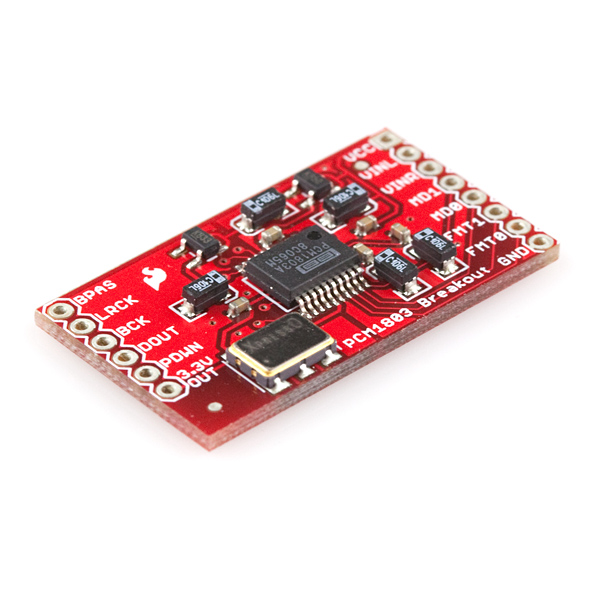

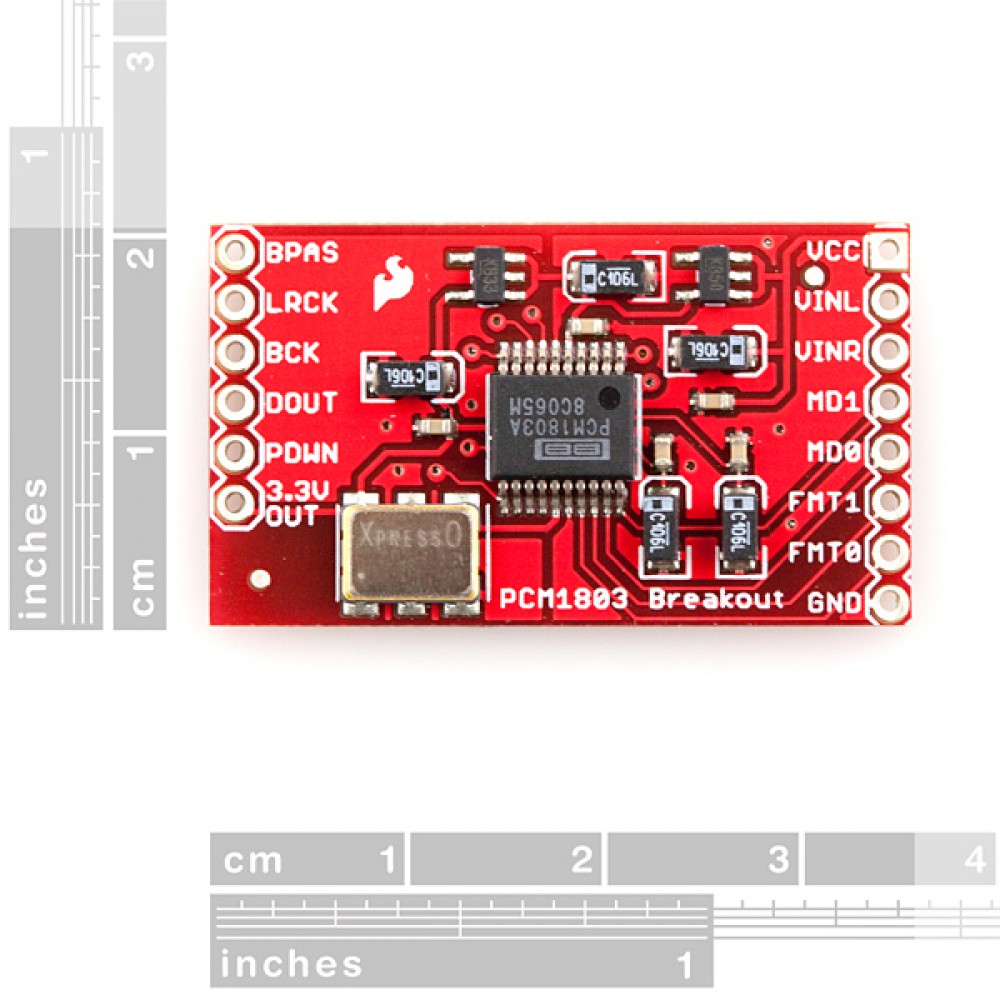

На плате есть несколько необходимых для работы PCM1803A компонентов. В схему введены выпрямители 5В и 3,3В, через которые питается аналоговая и цифровая части платы. Также придан осциллятор 24,576 МГц, что позволяет PCM1803A служить генератором различных тактовых частот. Все пины и контакты PCM1803A, таким образом, выводятся на переходники 0,25, включая выход 3,3В.

Функции:


24-битный стерео преобразователь АЦП, тип дельта-сигма
Одиночная работа: 5-12 В DC на интерфейсную плату
Десятичный фильтр оверсемплинга:
Частота оверсемплинга: ?64, ?128
Pass-Band Ripple: ?0.05 дБ
Stop-Band Attenuation: -65 дБ
Фильтр High-Pass на чипе: 0.84 Гц (44.1 кГц)
Высокая нагрузка:
THD+N: -95 дБ (стандарт)
SNR: -103 дБ (стандарт)
Динамический диапазон: -103 дБ (стандарт)
Частота дискретизации: 16 кГц - 96 кГц
Системные часы: 256 fS, 384 fS, 512 fS, 768 fS
Аудиоинтерфейс РСМ:
Доступен выбор ведущего/ведомого режима
Форматы данных:
24 бит, Left-Justified
24-бит I2S
20-, 24-бит Right-Justified

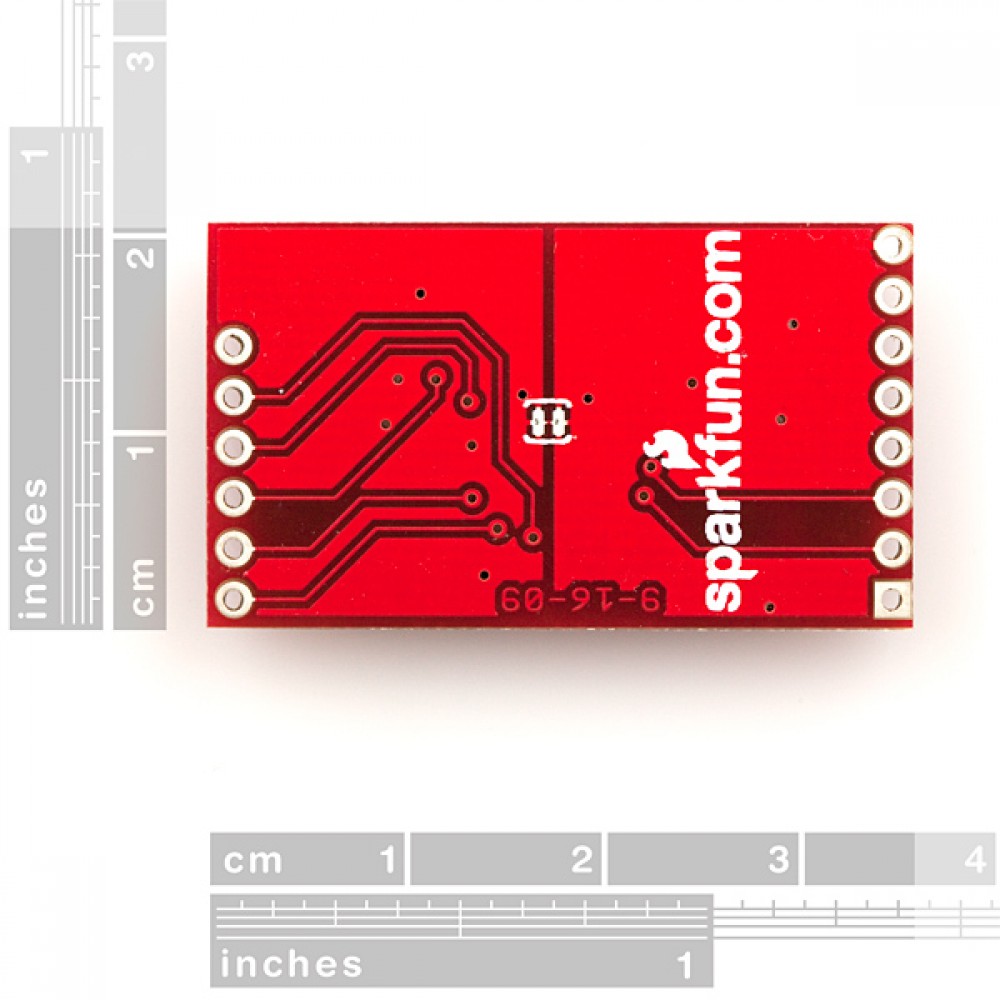

Размер: Плата: 3,55 х 2 см

Техническое состояние: Новое
Гарантия 2 месяца
