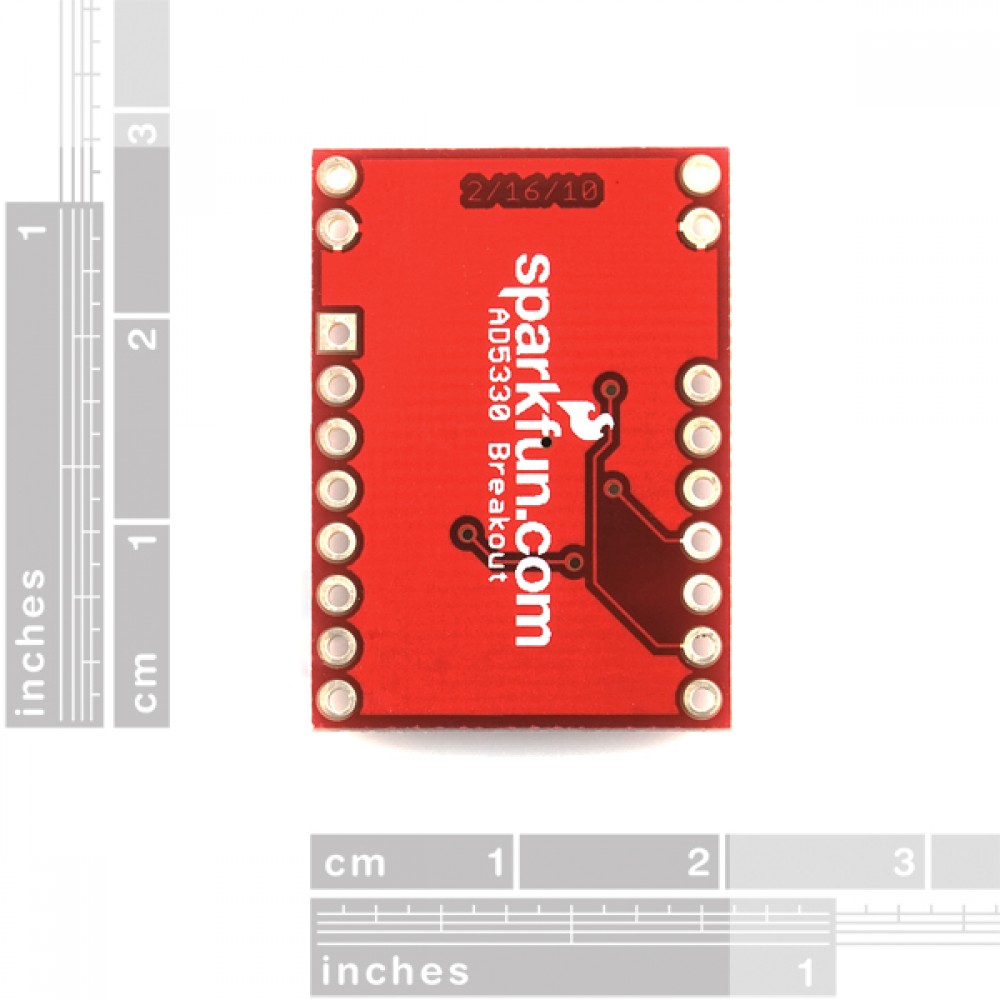

Простая плата разветвителя для 8-битного преобразователя "аналог-цифра" (ЦАП) AD5330. AD5330 имеет параллельный интерфейс и работает на 2,5 - 5,5 В, потребляя всего 115 мкА (при 3 В).
Контакты DB 0-7 (параллельные входы для данных) используются для настройки выходного напряжения. CS - это выбор устройства, далее данные загружаются во входные регистры на приподнятом конце WR. Контакт GAIN дает выходное напряжение 0В или VCC, или 0В или 2VCC.
Введенные в AD5330 проходят двойную буфферизацию, что позволяет одновременно обновлять статус нескольких ЦАП, используя контакт LDAC. Асинхронный вход CLR сбрасывает в 0 содержимое входных регистров и регистр ЦАП. AD5330 также оснащен схемой сброса при подаче питания, что гарантирует подачу 0 В на выходе ЦАП до поступления корректных данных.
Эта плата-разветвитель дает доступ к каждому контакту AD5330 через 0,25-см переходники. На плате есть развязывающий конденсатор, но нет регулировки напряжения, поэтому напряжение, поданное на плату, должно быть в допустимых пределах.
Размер: 2,03 х 2,8 см
Техническое состояние: Новое
Гарантия 2 месяца
