Интерфейсная плата для емкостного сенсора прикасания  MPR121

Интерфейсная плата для емкостного сенсора прикасания MPR121

Артикул:  1144rd
120 грн.
Наличие: нет в наличии
Модель: SEN-09695
+

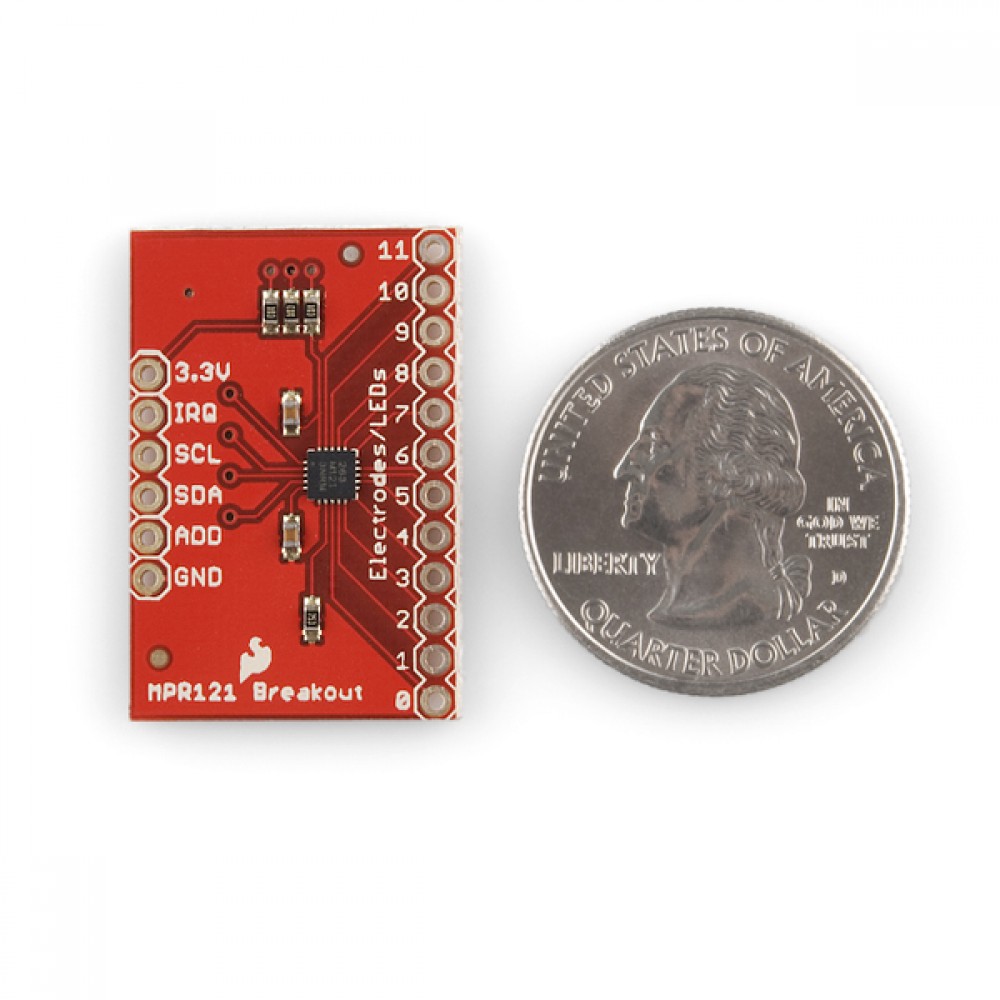

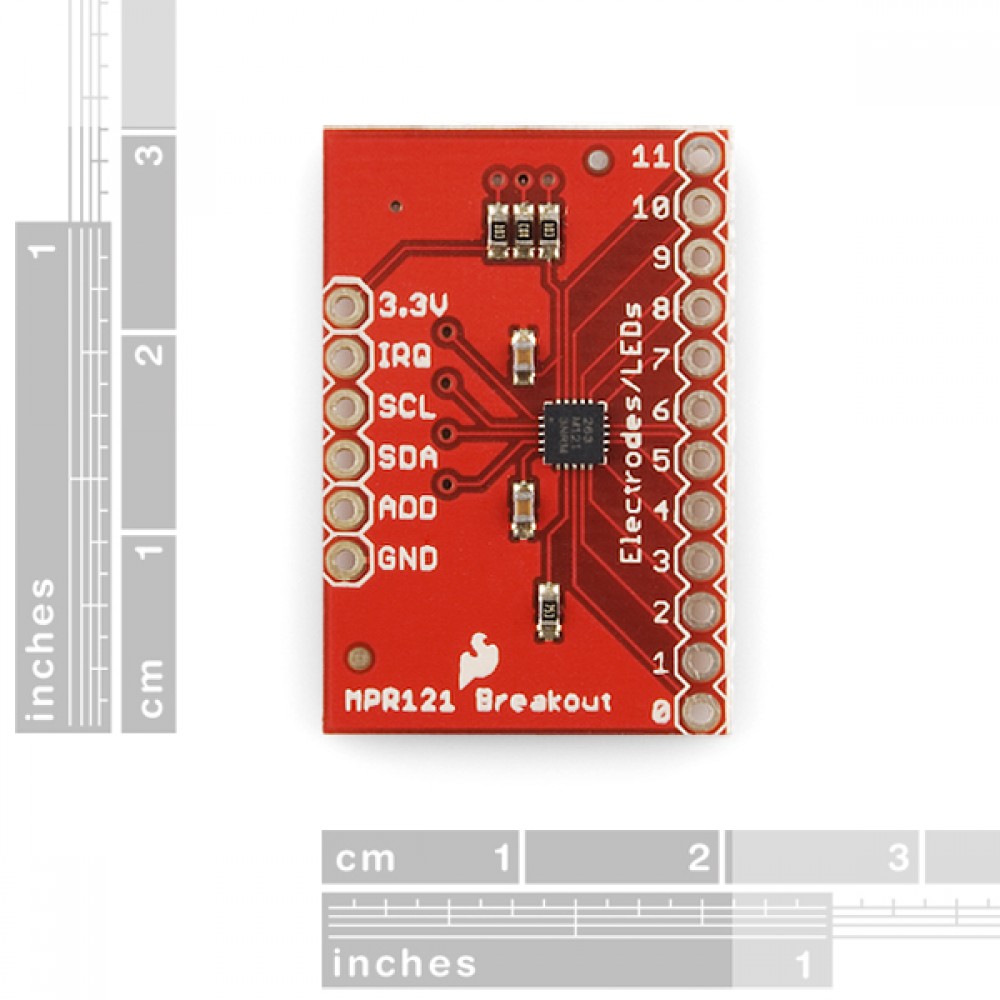

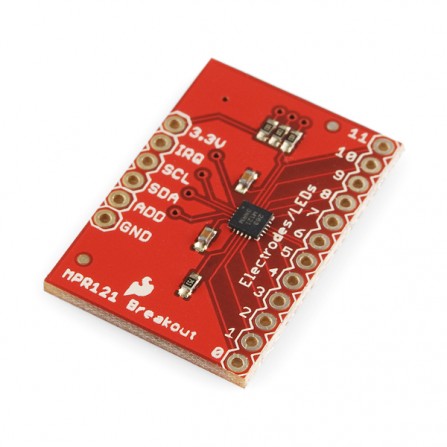

Плата-разветвитель для Freescale MPR121QR2. MPR121 - контроллер емкостного сенсора прикасания с интерфейсом I2C. Чип может управлять до 12 отдельных электродов, а также виртуальным тринадцатым. Также присутствуют 8 пинов для LED. Если эти пины не заданы как электроды, они могут использоваться для управления LED-индикаторами.

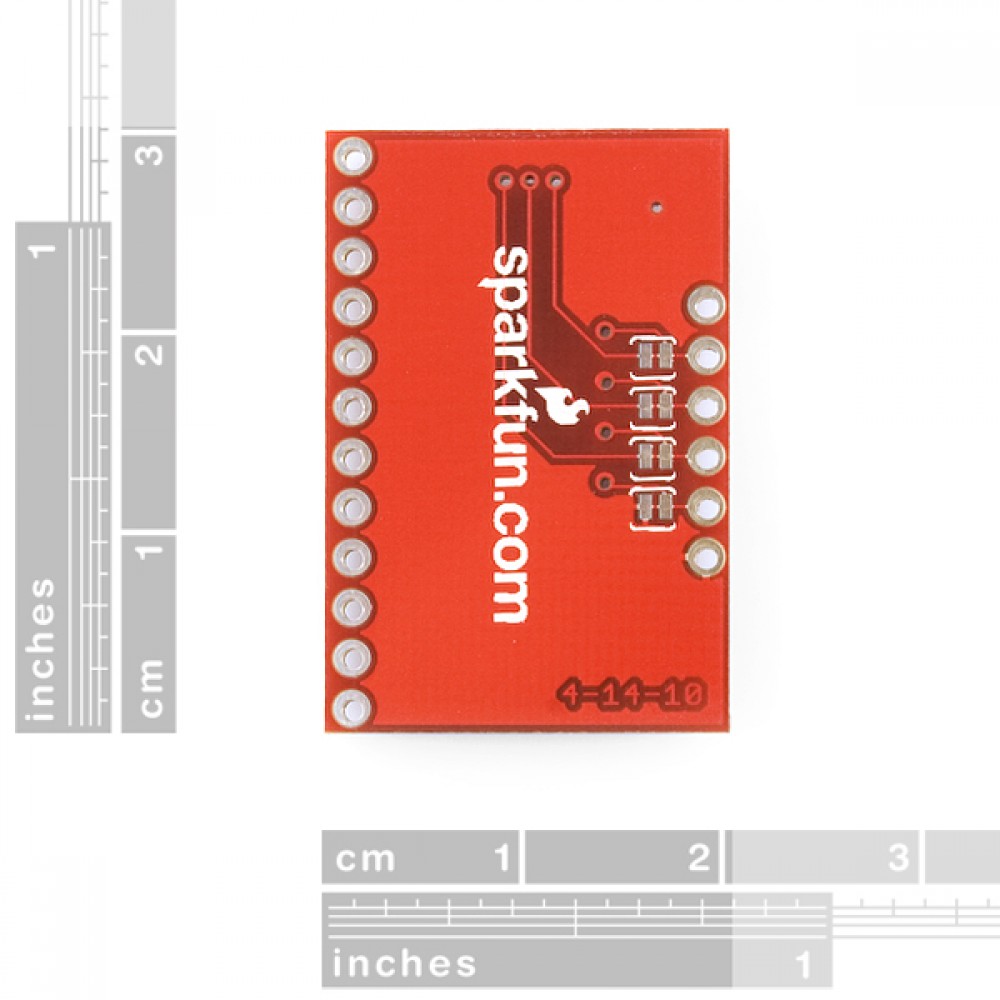

Внизу платы находятся четыре перемычки (все по умолчанию закрыты). Адресная перемычка-джампер связывает ADD-пин с землей, то есть, адрес I2C чипа будет 0х5А. Если нужно изменить адрес чипа (путем подключения ADD на другой пин), сначала следует разъединить перемычку. Джамперы также соединяют пины SDA, SCL и пин прерывания с 10 кОм резисторами. Если не нужны резисторы, откройте джамперы путем обработки контактов.


На плате нет стабилизации напряжения, то есть напряжение 2,5 -...- 3,6 В DC. Пин VREG соединен с землей через конденсатор 0,1 мкФ, поэтому без модификации платы нельзя работать с MPR121 в режиме низкого напряжения (1,71 -...- 2,75 В DC).


Техническое состояние: Новое

Гарантия 2 месяца
