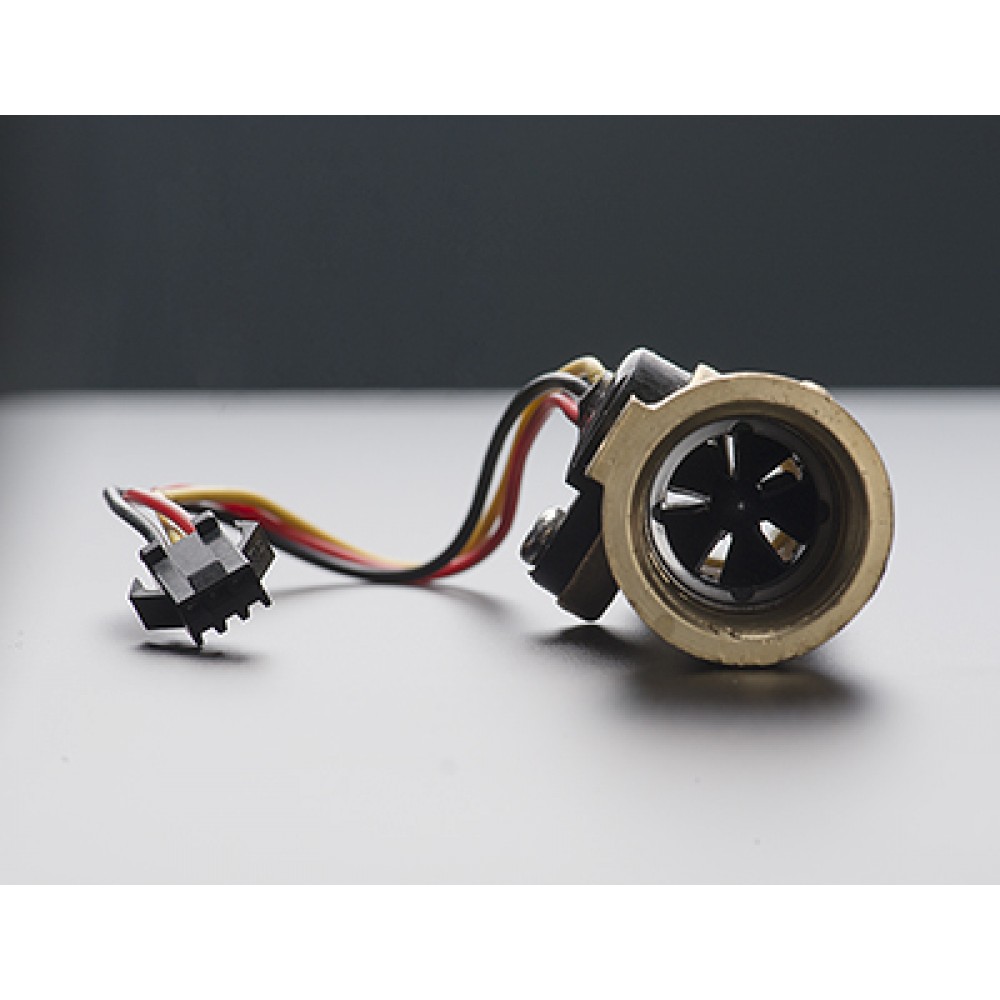

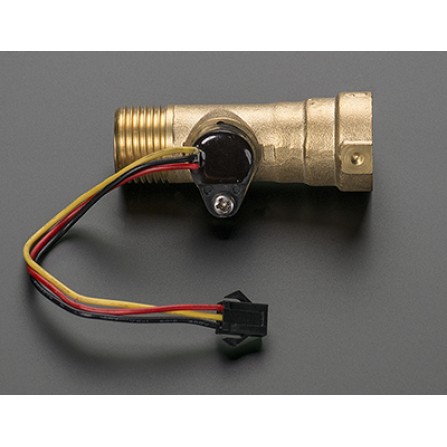

Измеритель потока жидкости - Liquid Flow Meter - Латунь 1/2" Nominal Threaded

Измеряйте потоки жидкости в солнечных проектах, при охлаждении компьютера, или в садовых проектах. Сенсор располагается в потоке и замеряет при помощи ротационного датчика, сколько жидкости прошло через него. Внутри находится небольшой магнит, на другой стороне латунной трубки находится измеритель эффекта Холла. Такая компоновка позволяет датчику оставаться сухим.

Сенсор идет с тремя проводами - красным (5-18 V DC питание), черным (земля) и желтым (вывод пульсации по эффекту Холла). Путем подсчета пульсаций на выходе измеряется поток жидкости - каждая пульсация это приблизительно 2 мл. Это не сверхточный сенсор, и пульсации изменяются в зависимости от скорости жидкости, ее давления и расположения сенсора. Понадобится точная калибровка, если нужно более чем 10% точность. Но для стандартных задач датчик сойдет.

Электрические характеристики:

Рабочее напряжение: 5 - 18 V DC

Макс. ток 15mA @ 5V

Поток жидкости: 1-30 литров/минуту

Рабочая температура: -20°C --- 80°C

Рабочая влажность: 35%-80% RH

Максимальное давление жидкости: 1.75 MПа

Рабочий цикл: 50% +-10%

Время поднятия: 0.04 мкс

Время падения: 0.18 мкс

Пульсация: Частота (Hz) = 8.1 * скорость потока (л/минуту) - 3

Пульсаций на литр: 485

Надежность: 300 тысяч циклов минимум

Механические характеристики:

1/2", 0.78" внешний диаметр, 1/2"

Размер: 2.65" x 1.0" x 1.4"

Техническое состояние: Новое

Гарантия 2 месяца
