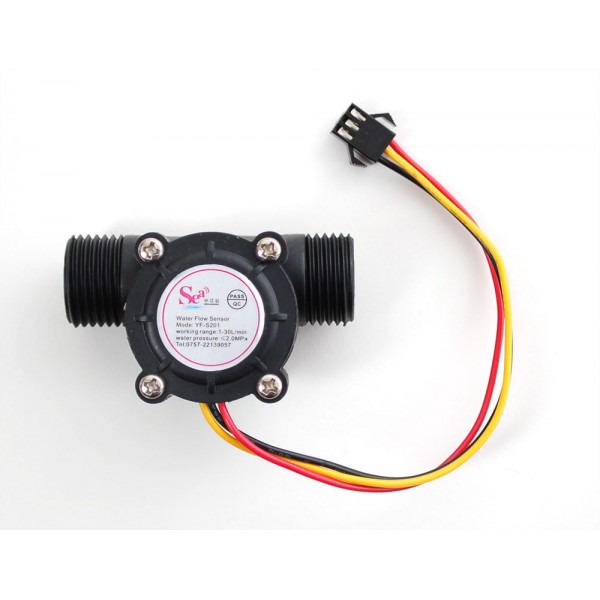

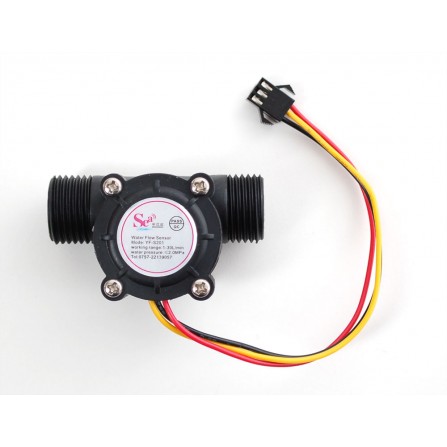

Измеритель потока жидкости - Plastic 1/2" NPS Threaded

Измеряйте потоки жидкости в солнечных проектах, при охлаждении компьютера, или в садовых проектах. Сенсор располагается в потоке и замеряет при помощи ротационного датчика, сколько жидкости прошло через него. Внутри находится небольшой магнит, на другой стороне пластиковой трубки находится измеритель эффекта Холла. Такая компоновка позволяет датчику оставаться сухим.

Сенсор идет с тремя проводами - красным (5-24 V DC питание), черным (земля) и желтым (вывод пульсации эффекта Холла). Путем подсчета пульсаций на выходе измеряется поток жидкости - каждая пульсация - это приблизительно 2,25 мл. Это не сверхточный сенсор, и пульсации изменяются в зависимости от скорости жидкости, ее давления и расположения сенсора. Понадобится точная калибровка, если нужно более чем 10% точность. Но для стандартных задач датчик сойдет.

Есть примерный скетч Arduino для быстрой проверки датчика - он вычисляет приблизительное количество жидкости в литрах и отображает на LCD или серийном мониторе.

Электрические характеристики:

Рабочее напряжение: 5 - 18 V DC

Макс. ток 15mA @ 5V

Поток жидкости: 1-30 литров/минуту

Рабочая температура: -20°C - +80°C

Рабочая влажность: 35%-80% RH

Максимальное давление жидкости: 2,0 MПа

Рабочий цикл: 50% +-10%

Время поднятия: 0.04 мкс

Время падения: 0.18 мкс

Пульсация: Частота (Гц) = 7,5 * скорость потока (л/минуту)

Пульсаций на литр: 450

Надежность: 300 тысяч циклов минимум

Механические характеристики:

1/2" стандартные NPS-соединения, 0.78" внешний диаметр

Размер: 6,35 х 2,55 см
