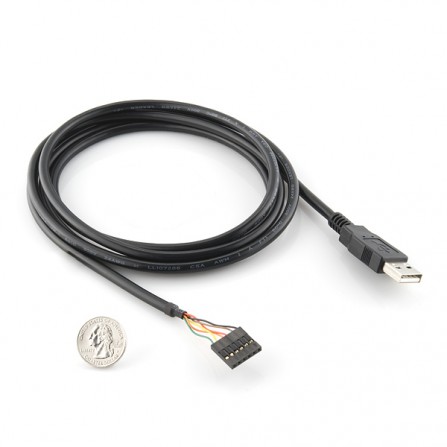

Кабель FTDI Cable 5V VCC-3.3V I/O
FTDI-кабель - тип USB to Serial, для подключения TTL-устройств к USB. VCC-пины на этом FTDI-кабеле конфигурированы на 5V.

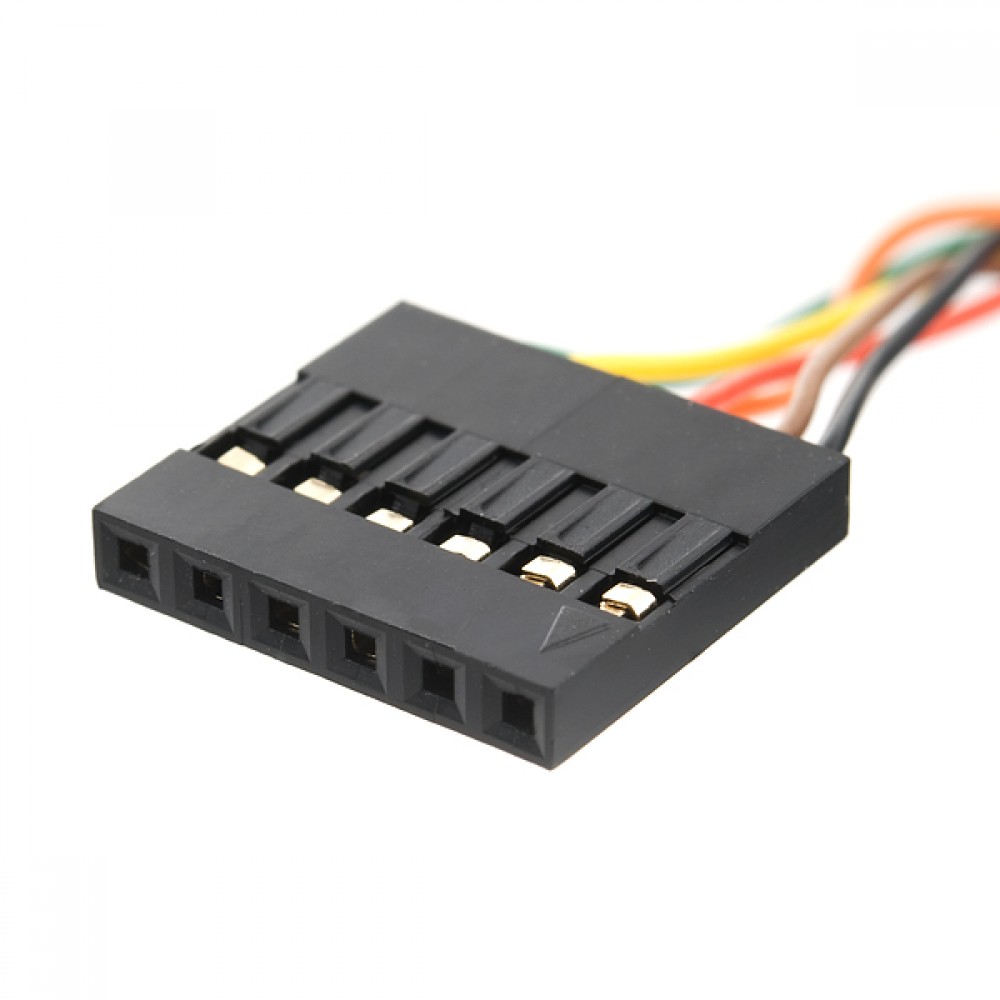

Кабель на чипе FT232RQ, спрятанном в коннекторе USB A. Другая сторона кабеля - с 0,25 см 6-пиновым коннектором для: RTS, RX, TX, 5V, CTS, GND (RTS - зеленый и GND - черный).
Этот кабель имеет ту же распиновку и функциональность, что и плата FTDI Basic Breakout, можете использовать ее с Arduino Pro, Pro Mini и Lilypad. Для этих плат подключите черный и зеленый провода к меткам BLK и GRN на печатной плате. Разница между этим кабелем и FTDI Basic Breakout состоит в том, что кабель имеет 5V VCC, а разветвитель имеет 3,3 VCC. Вы сможете программирвоать Aruidno Pro, Pro Mini, Lilypad. Питание 5V не повредит эти платы.
Изначально кабель рассчитывался на 3,3V VCC. Он имеет питание 5V VCC, и 3.3V I/O. 5V VCC не будет проблемой, однако может быть, например, при питании сенсора.
Как FTDI кабель, так и FTDI Basic имеют свои плюсы и минусы. FTDI Basic имеет отличные LED-индикаторы, но требует наличия кабеля типа MiniB. Кабель FTDI Cable надежный, но не компактный и не может легко встраиваться в проект. FTDI Basic использует DTR-пин для хардварного сброса, а FTDI Cable использует RTS-пин.
