Описание:VS1053b производства VLSI - single-chip звуковой декодер Ogg Vorbis/MP3/AAC/WMA/MIDI , плюс кодер IMA ADPCM и пользовательский Ogg Vorbis. Внутри - эффективный проприетарный DSP-процессор VS DSP4, память для данных, 16 KB instruction RAMand 0.5+ KB data RAM для пользовательских приложений, работающий одновременно с встроенным декодером, интерфейсы серийного ввода и управления, 8 I/O-пинов общего назначения, также UART, также качественный стерео-АЦП со сменным битрейтом (mic, line, line + mic или 2×line) и стерео-ЦАП, а также усилитель для наушников и фильтр напряжения.
VS1053b получает входной битовый поток через серийную входную шину, работающую в режиме system slave. Входящий поток декодируется и пропускается через цифровой контроль напряжения на 18-битовый оверсэмплинг на мультибитном сигма-дельта АЦП. Процесс декодирования контролируется шиной серийного управления. Кроме базовых функций декодирования доступны DSP-эффекты, которые хранятся в
пользовательской RAM-памяти.

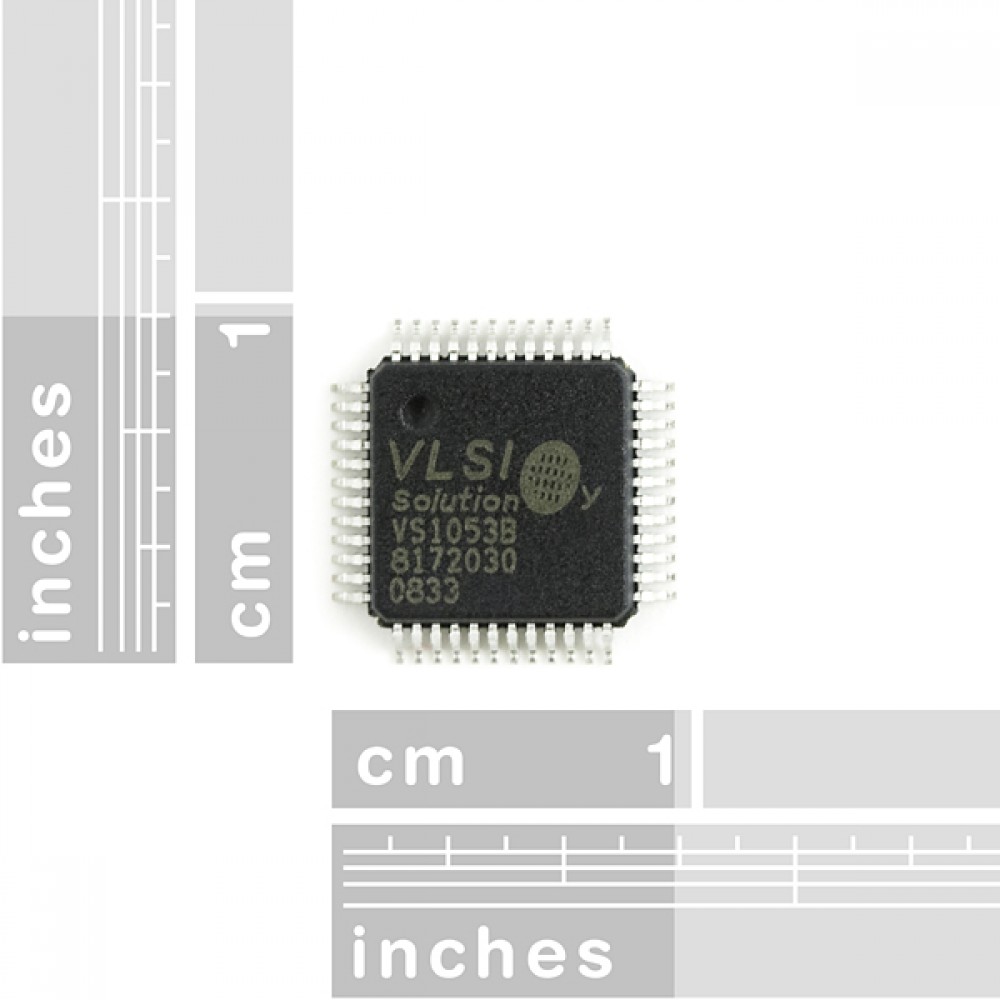

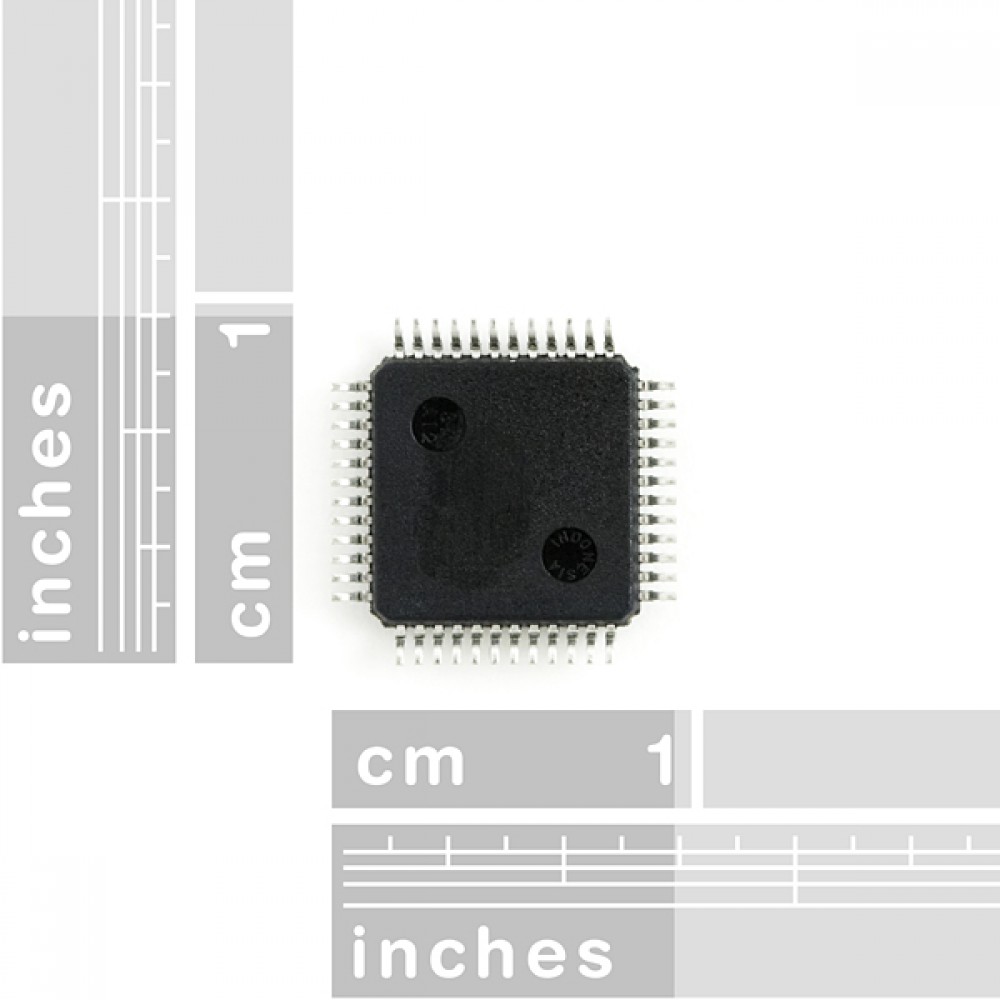

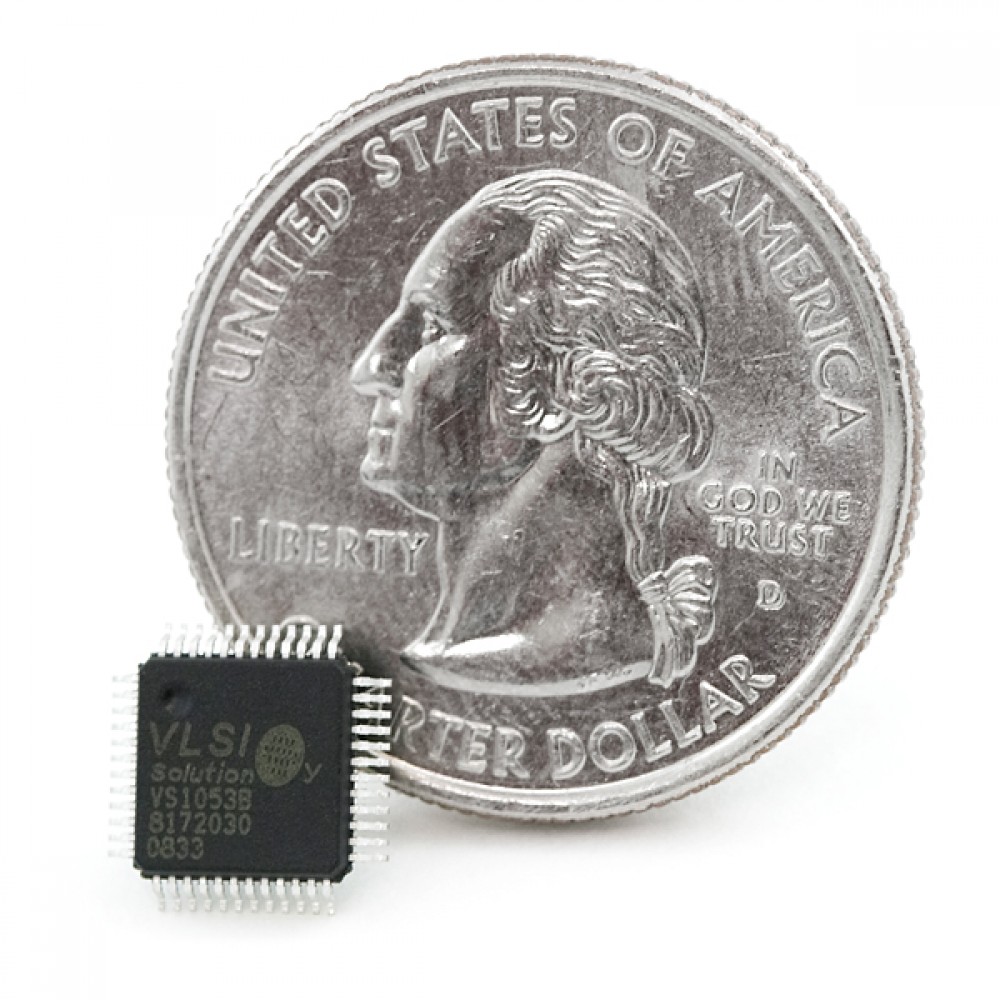

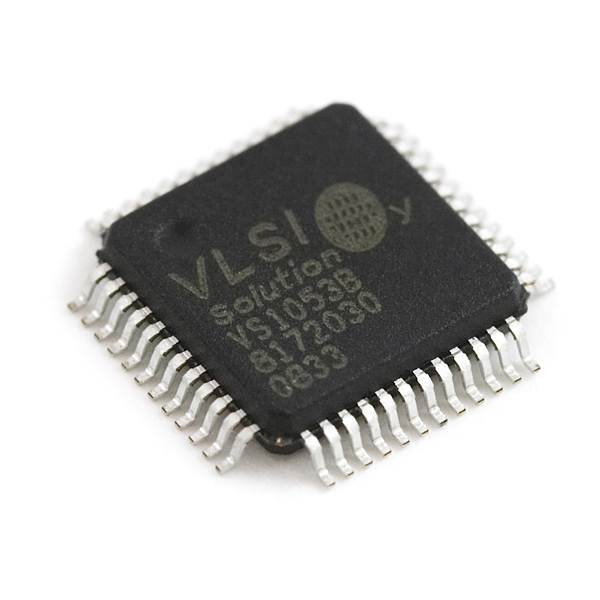

Идет в LQFP-корпусе (48-пиновом 7x7x1.4-мм).
Функции:
Декодирование форматов: Ogg Vorbis, MPEG 1 & 2 audio layer III (CBR+VBR+ABR), layers I & II - опционально, MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS), WMA4.0/4.1/7/8/9 all profiles (5-384 kbps), WAV (PCM + IMA ADPCM), General MIDI 1 / SP-MIDI format 0
Кодирование в двух различных форматах - из микрофона/линии в моно- или стерео-Ogg Vorbis с софтовым плагином, IMA ADPCM
Поддержка потокового звука
Пространственная обработка звука EarSpeaker
Раздельное управление высокими и низкими частотами
Работает на частоте 12-13 MHz или 24-26 MHz
Внутренний PLL-умножитель тактовой частоты
Низкое энергопотребление
Качественный стерео-ЦАП, без ошибок в фазе между каналами
Определение нулевого уровня - для плавной регулировки громкости
Драйвер стерео-наушников, нагрузка до 30 Ом
Тихое включение и выключение
I2C-интерфейс для внешних ЦАП
Отдельное питание для аналога, цифры, I/O
16,5 Кб внутренней памяти для пользовательского кода и данных
Серийные интерфейсы управления и данных
Может работать как slave-сопроцессор
Функция SPI flash boot
UART для дебага
Могут также быть добавлены новые программные функции и до 8-ми GPIO-пинов
Техническое состояние : новый
Гарантия: 2 месяца
