Коннектор с разветвителем HTC ExtUSB 11 Pin USB

Коннектор с разветвителем HTC ExtUSB 11 Pin USB

Артикул:  3110rd
130 грн.
Наличие: нет в наличии
Модель: PRT-09167
+

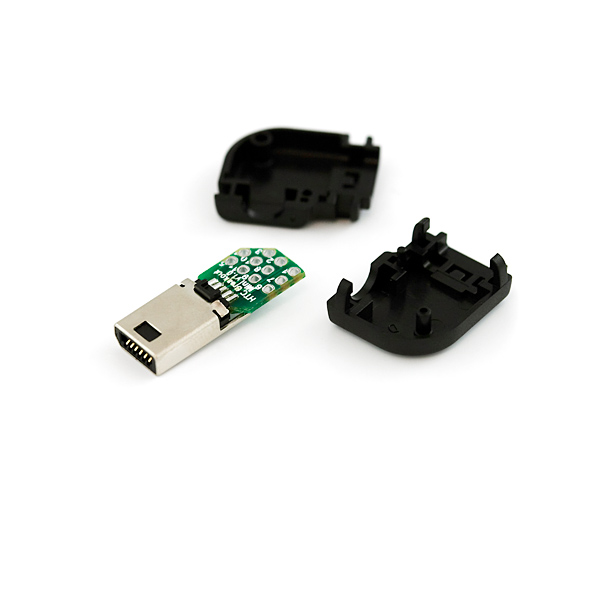

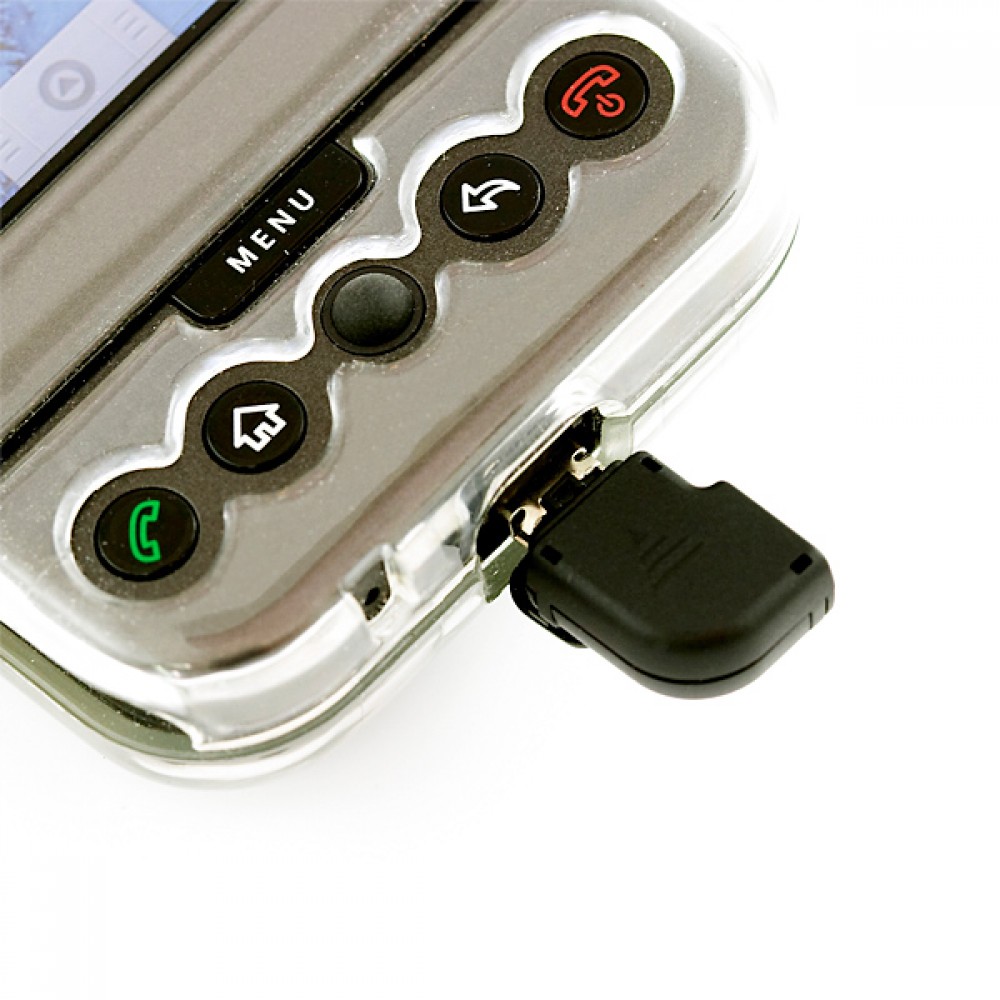

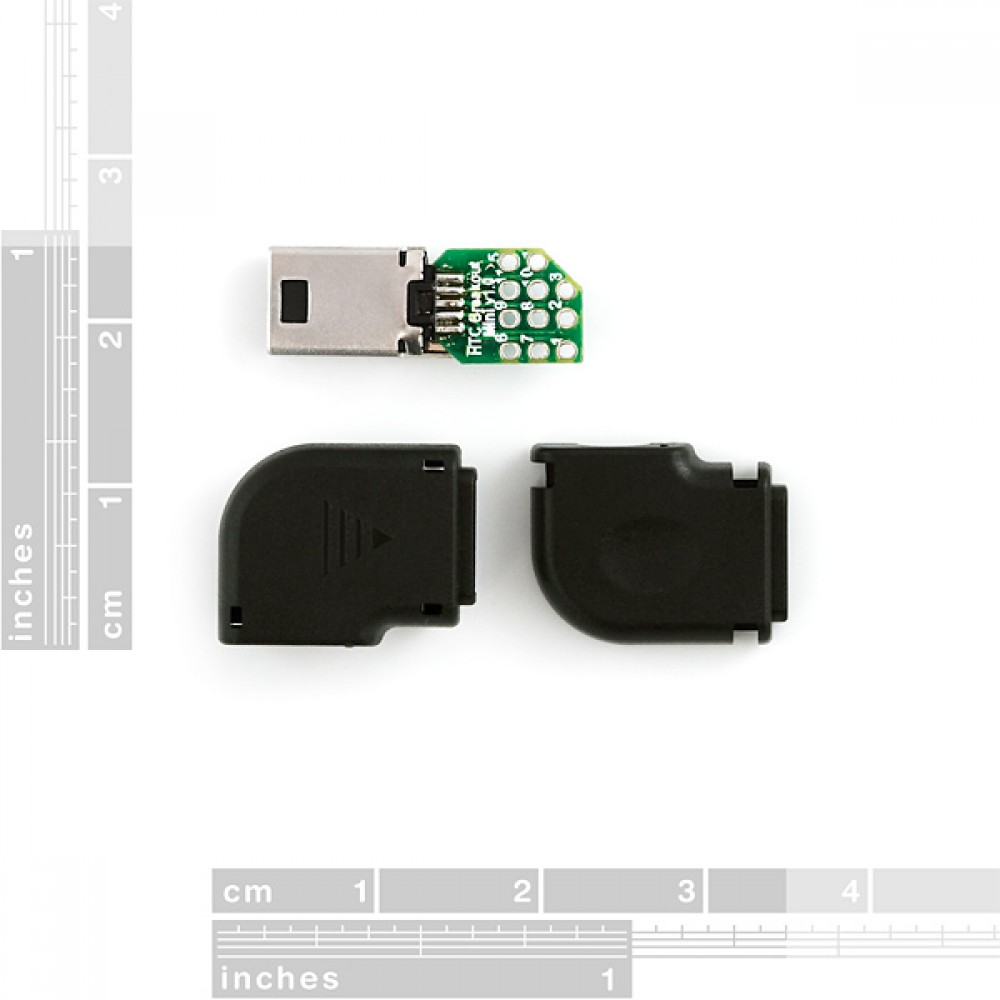

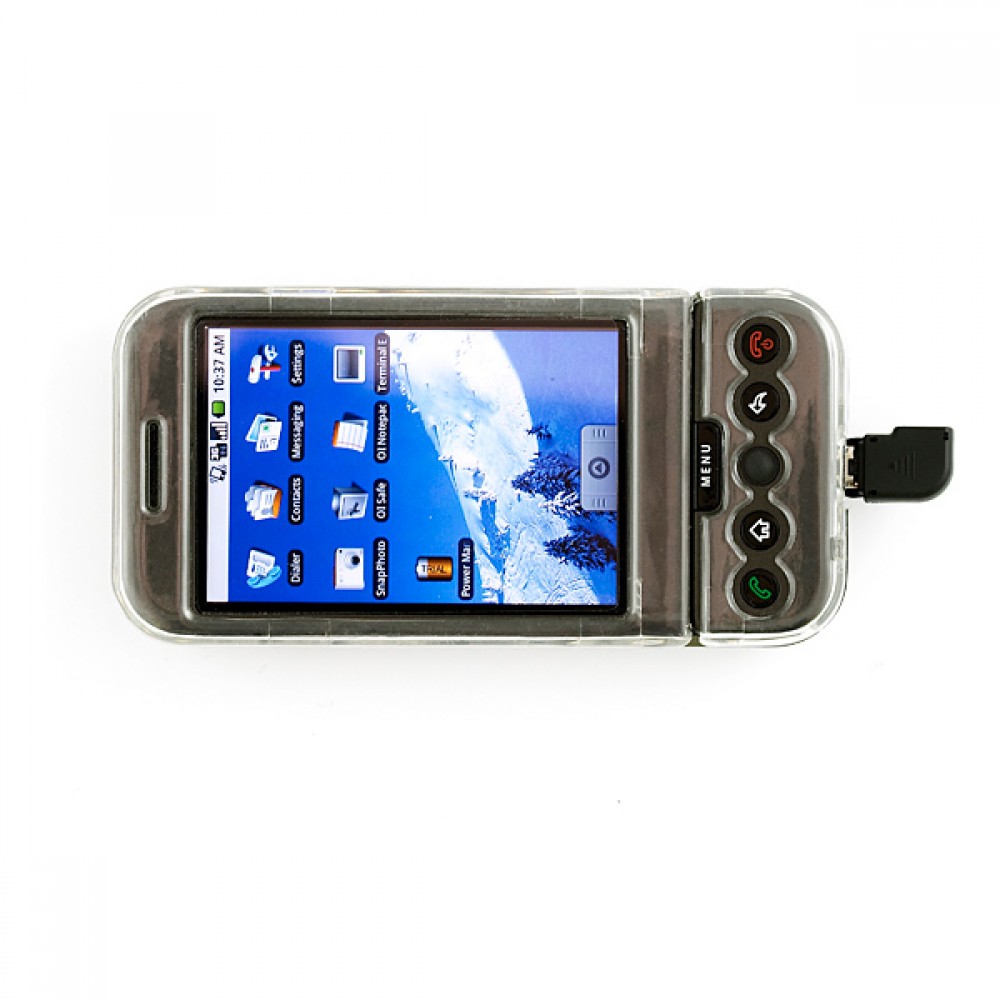

Выводит все 11 пинов коннектора ExtUSB. Можно припаять выводы к 11 пинам и reverse engineer любое устройство с интерфейсом HTC ExtUSB. Коннектор используется на телефонах НТС типа Android, Orange SPV M3100, HTC TyTN, Vodafone v1605, HTC Oxygen и HTC Meteor. Идет с корпусом, приспособленным для макетной платы.

Для включения звука закоротите пины 7 и 8.

Далее приведена распиновка.

Пины:

1: USB VCC +5v
2: USB Data -
3: USB Data +
4: N / C
5: USB GND
6: левый Audio +
7: маркирован "AG"
8: Audio - (GND) маркирован "CK"
9: Switch (Talk) маркирован "OT"
10: правый Audio +
11: Mic +
12: Шасси - Ground (GND)

Техническое состояние: Новое
Гарантия 2 месяца
