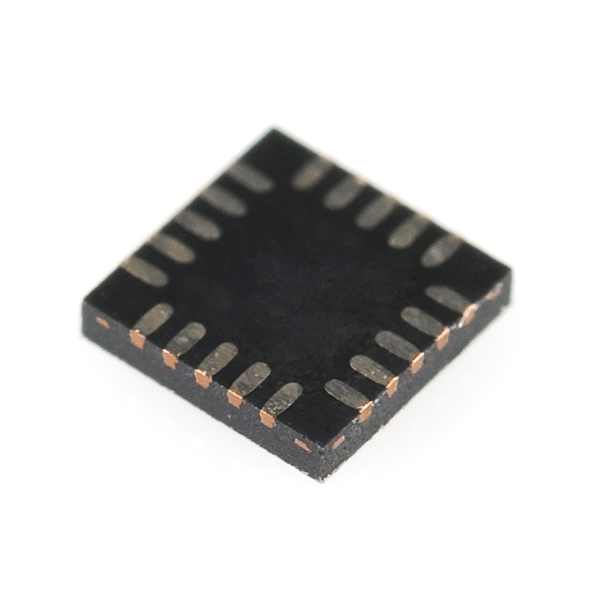

Контроллер емкостного тач-сенсора - MPR121QR2

Контроллер емкостного тач-сенсора - MPR121QR2

Артикул:  2474rd
35 грн.
Наличие: нет в наличии
Модель: COM-09604
+

MPR121QR2 - I2C-контроллер емкостного сенсора, способный контролировать до 12 электродов. Чип имеет 8 LED-пинов, которые при отсутствии электродов могут управлять LED-индикаторами. Есть функция эмуляции 13-го электрода, отображающего одновременную зарядку всех электродов, что дает увеличенную точность детектирования приближения тач-панели или массива сенсоров в емкостном экране.


MPR121QR2 работает на питании 1,71-3,6 В DC. Это I2C-совместимое устройство с дополнительным прерыванием по прикасанию или отпусканию кнопки. I2C-адрес настраивается через ADDR-пин.

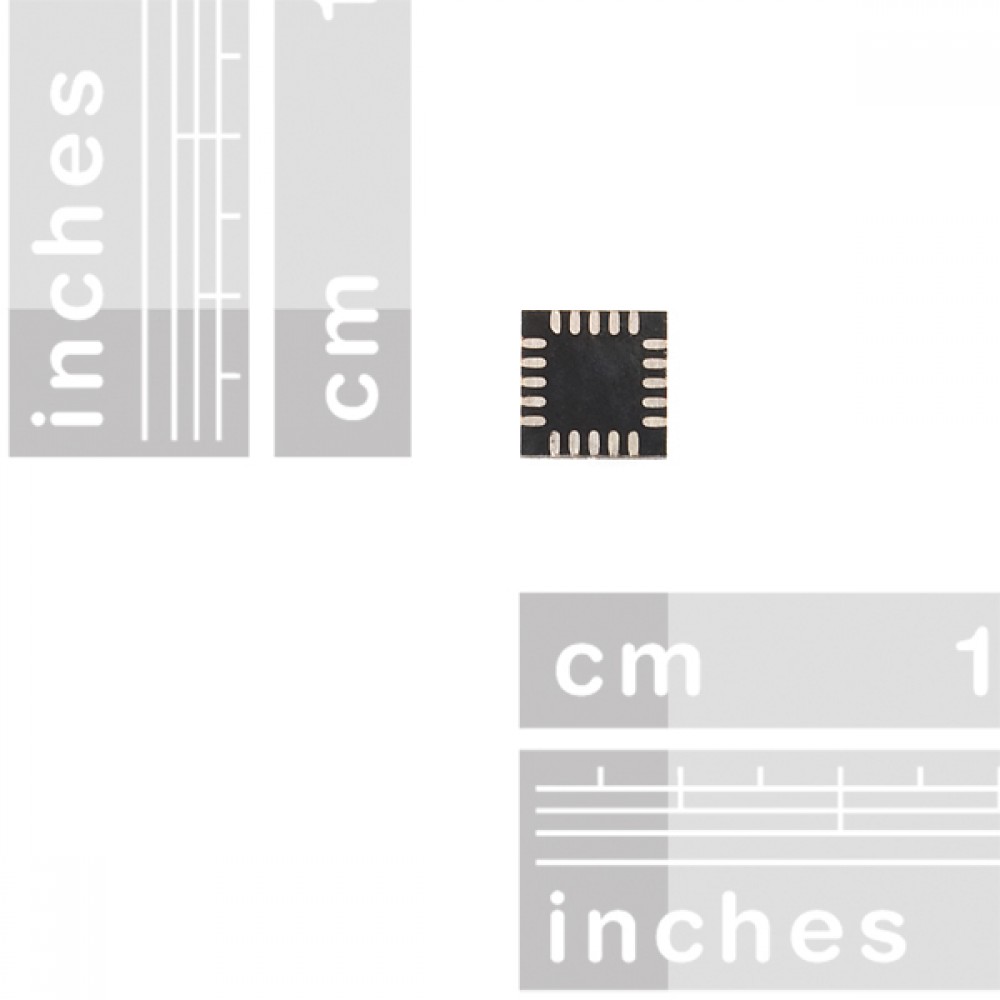

Небольшой чип с 0,4-мм высотой и площадью 3х3 мм. Ищите также интерфейсную плату.


Функции:


Питание 1,71-3,6 В

Ток питания 29 мкА, интервал сэмплирования 16 мс

Ток отключения 3 мкА

12 электродов

Постоянная независимая авто-калибровка каждого электрода

Отдельные значения отсечки для прикасания и отпускания каждого электрода, что дает независимость электродов по гистерезису

Функция управления LED-индикаторами, 8 общих LED

I2C-интерфейс, IRQ-выход по изменению статуса электрода

3 x 3 x 0.65 мм, 20-пиновый QFN-корпус

Диапазон рабочих температур от -40°C до 85°C



Техническое состояние: Новое

Гарантия 2 месяца
