макетная плата AVR 40-пиновая

макетная плата AVR 40-пиновая

Артикул:  2748rd
200 грн.
Наличие: нет в наличии
Модель: DEV-00031
+

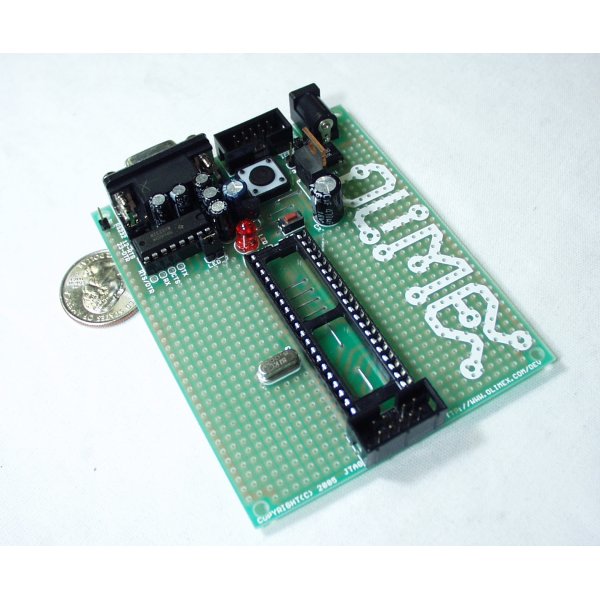

Прототипная плата для 40-пиновых AVR-микроконтроллеров со схемой питания, кристаллом-осциллятором на 8 МГц, портом RS232, индикатором сброса, и 10-пиновым портом STK ICSP.


Примечание: Плата не идет с AVR. Ищите связанные товары у нас в магазине.


Размер: 100х80 мм


Функции:


STK200 ICSP 5x2-пиновый коннектор AVR-PG1 или AVR-PG2

Коннектор JTAG 5x2 для программирования и дебаггинга через AVR-JTAG-USB и AVR-JTAG-L

Интерфейс RS232 Tx, Rx с MAX232

Кристалл 8 Мгц на разъеме

Схема сброса ZM33064

Кнопка сброса

Кнопка общего назначения

Индикатор состояния подключенный к РВ0 через съемную перемычку

Разъем DIL40 для микроконтроллера

Штекер питания

Стабилизатор питания +3.3V / +5V

Переходники для каждого пина uC

Четыре монтажных проема 3,3 мм

Шина GND

Шина Vcc

FR-1,5 мм, зеленый трафарет,  белые дорожки


Техническое состояние : новое

Гарантия:  2 месяца
