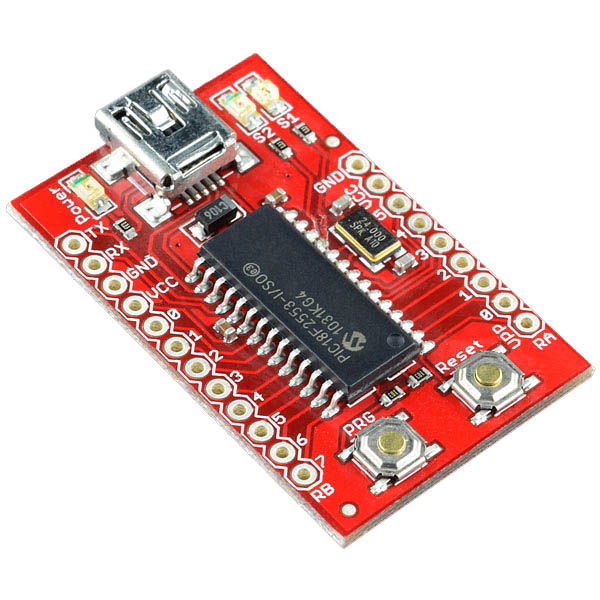

Макетная плата USB Bit Whacker - 18F2553

Макетная плата USB Bit Whacker - 18F2553

Артикул:  2792rd
235 грн.
Наличие: нет в наличии
Модель: DEV-00762
+
USB Bit Whacker - небольшая макетная плата с PIC18F2553. Разработана Brian Schmalz. Есть интерпретатор команд базового ввода-вывода. При подключении к Windows/Max OS X/Linux UBW отображается в виде порта RS232 CОМ. Отдельные пины I/O управляются простыми серийными командами. Плата поставляется полностью протестированной, запрограммированной и собранной.

18F2553 имеет прошитый USB-бутлоадер. Можно создавать HEX-файлы, испльзуя любой компилятор или ассемблер (C18, CC8e, SDCC) и затем загружать HEX-файл на PIC без внешнего программатора, прямо через USB. Питание подается по USB.

Ищите в интернете наш Microchip USB Bootloader. Например, на домашней странице UBW.

Для начала нужно загрузить и установить последний пакет Microchip USB Framework Installation. В Release Notes вы найдете указания, где искать INF-файл драйвера Communications Device Class (CDC) RS-232 Emulation. После успешной установки начнет мигать индикатор S1.

Примечание: Продукт создан при содействии Brian Schmalz. Экземпляры из каждой проданной партии отправляются ему, чтобы обеспечить техподдержку и дальнейшее развитие.

Функции:

Кнопка сброса
Кнопка общего ввода (также используется для входа в режим программирования - во время загрузки устройства)
Подключение mini-USB
16 I/O-пинов общего назначения
TX/RX (можно использовать как преобразователь с USB на UART)
Кристалл на 24MHz
Два индикатора состояния
Есть Bootloader UBW_D firmware
Размер: 2,5х2,1 см

Техническое состояние: Новое
Гарантия 2 месяца
