Maple

Maple

Артикул:  2743rd
440 грн.
Наличие: нет в наличии
Модель: DEV-10664
+
В прошлом ARM-процессоры были недружественными к непрофессиональным разработчикам, из-за проприетарных тулчейнов и сложных наборов инструкций. Поэтому они были редкими гостями в учебных аудиториях и у энтузиастов. Компания LeafLabs предоставляет тулчейн для ARM, с open source компонентами, а также интуитивную среду программирования.

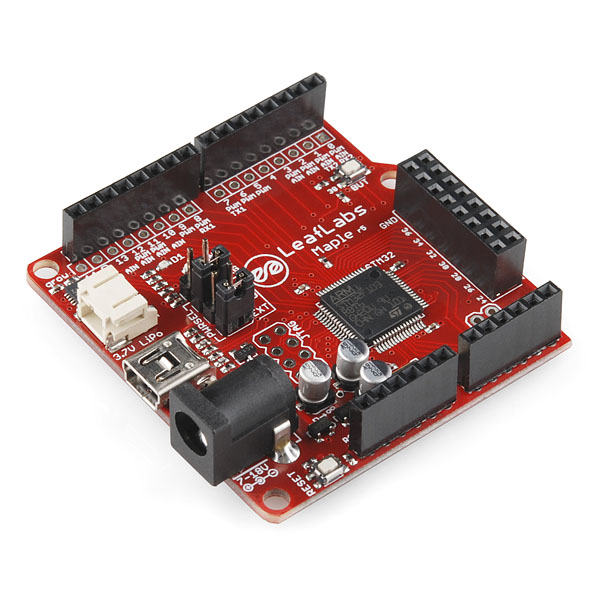

Если вы знакомы с Arduino, вы узнаете эту плату, Maple создавался совместимым с Arduino и не только на хардварном уровне. Среда Maple IDE позволит программистам Processing/Arduino легко освоить ее. Компилятор avr-gcc заменен на CodeSourcery arm-none-eabi-gcc, LeafLabs сохраняет UX, перенесенный на полностью иную архитектуру. Многие шилды Arduino несовместимы, из-за другой распиновки, но некоторые поддерживаются и их список растет. На странице продукта есть указатель портированных библиотек Arduino и исходный код для Maple.

Различия в библиотеках состоят только в подгонке для Mаple. Мощность 32-битного ARM Cortex-M3 на частоте 72 MHz подкреплена 39 GPIO, 16 аналоговых пинов, 12-битный АЦП и 15 PWM-пинов при 16-битном разрешении. Также предоставляется 128 Кб флеш-памяти и 20 Кб RAM. Форм-фактор отвечает Arduino Pro.

Если производительность вашего проекта упирается в ATmega, портирование на Maple может быть легчайшим путем продолжения жизни вашего проекта.

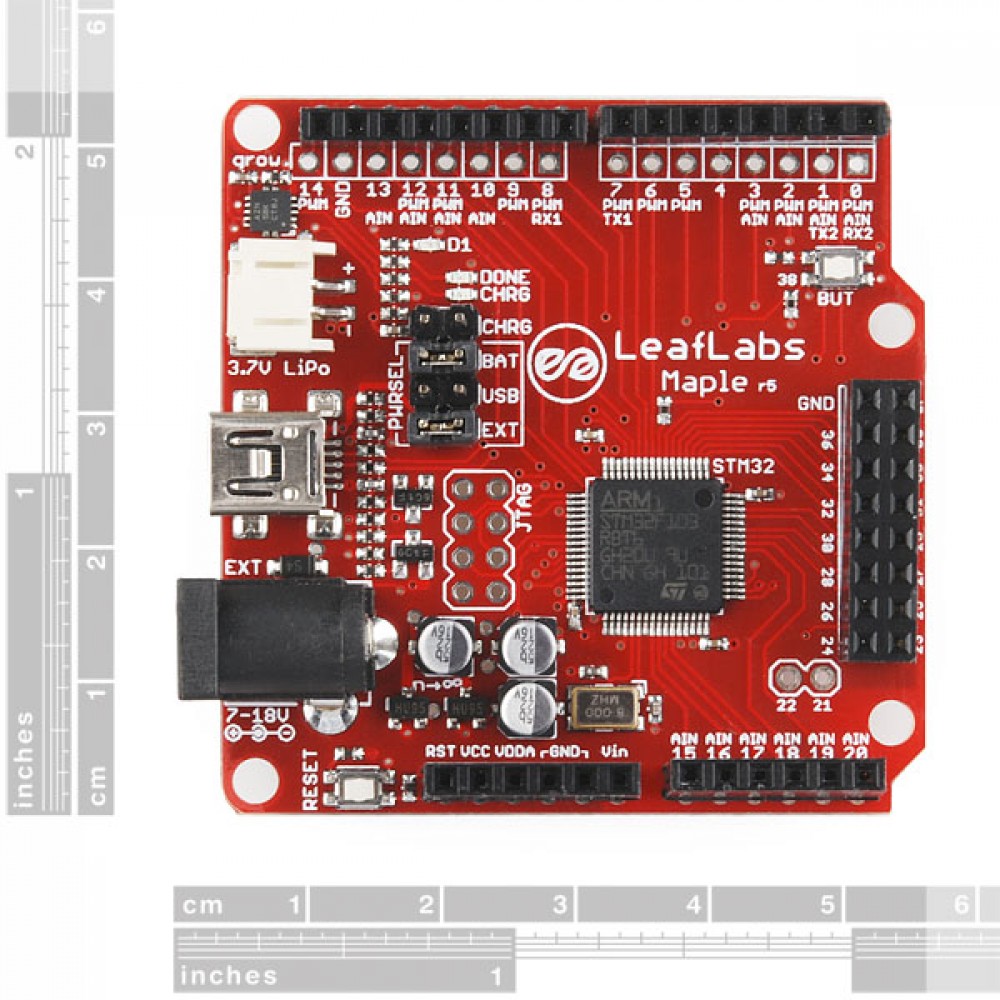

Примечание: На трафарете нанесены некорректные данные. Коаксиальный контакт может принимать 5-12V, пин VIN - 4-12 V.

Функции:

STM32 F103RB: 32-битный микропроцессор ARM Cortex M3
Тактовая частота: 72 MHz
Рабочее напряжение: 3.3V
Входное напряжение (рекомендуемое): 3.0V-12V
39 цифровых I/O-пинов (GPIO)
16 аналоговых входных пинов
12-битный АЦП-преобразователь
15 PWM-выводов, 16-битное разрешение (PWM)
USB-порт для программирования и коммуникации
Внешний JTAG-интерфейс (USB)
128 Кб Flash и 20 Кб SRAM
64-канальный векторный обработчик прерываний (включая внутренние прерывания GPIO)
Интегрированный SPI (SPI)
Интегрированный I2C (I2C)
7 каналов Direct Memory Access (DMA)
3 USART-устройства
Четыре 4-канальных таймера
Потребляет до 500mA @ 3.3V
Поддержка режимов низкого напряжения и сна (менее 500 мА)
Размер: 52.07mm x 53.34mm

Техническое состояние : новое
Гарантия:  2 месяца
